> > SMFL

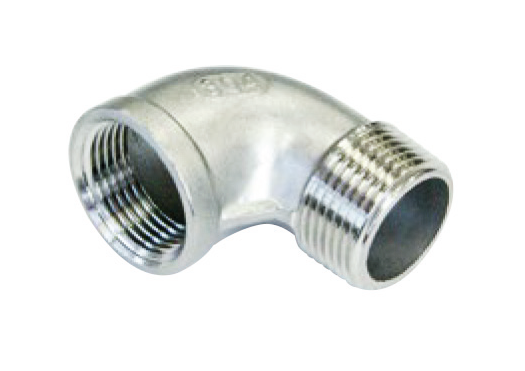

* The image above may differ from the product.

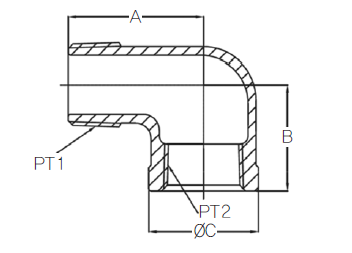

(mm)

※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

CODE	MODEL	A	B	ØC	PT1	PT2	W.G(g)	Q´ty/Inbox	Auto CAD MDT(3D)	Auto CAD R14(2D)
CODE	MODEL	A	B	ØC	PT1	PT2	W.G(g)	Q´ty/Inbox	STEP	DWG	PDF
84600200	SMFL 1/4" (8A)	27.5	19	17.5	R 1/4	Rc 1/4	32	80	None	None	None
84600300	SMFL 3/8" (10A)	32	22	20.5	R 3/8	Rc 3/8	44	50	None	None	None
84600400	SMFL 1/2" (15A)	37.8	27.5	28	R 1/2	Rc 1/2	76	30	None	None	None
84600600	SMFL 3/4" (20A)	42.3	32.5	33.2	R 3/4	Rc 3/4	113	20	None	None	None
84600800	SMFL 1" (25A)	51.1	38.5	40.3	R 1"	Rc 1"	194	10	None	None	None
84601000	SMFL 1 1/4" (32A)	54	45	48.5	R 1"1/4	Rc 1"1/4	277	6	None	None	None
84601200	SMFL 1 1/2" (40A)	63.7	48	55	R 1"1/2	Rc 1"1/2	360	4	None	None	None
84601600	SMFL 2" (50A)	70	57	68	R 2"	Rc 2"	605	2	None	None	None

※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

(mm)

※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

MODEL

SPEC

84600200
SMFL 1/4" (8A)

A	B	ØC	PT1
27.5	19	17.5	R 1/4

PT2	W.G(g)	Q´ty/Inbox
Rc 1/4	32	80

84600300
SMFL 3/8" (10A)

A	B	ØC	PT1
32	22	20.5	R 3/8

PT2	W.G(g)	Q´ty/Inbox
Rc 3/8	44	50

84600400
SMFL 1/2" (15A)

A	B	ØC	PT1
37.8	27.5	28	R 1/2

PT2	W.G(g)	Q´ty/Inbox
Rc 1/2	76	30

84600600
SMFL 3/4" (20A)

A	B	ØC	PT1
42.3	32.5	33.2	R 3/4

PT2	W.G(g)	Q´ty/Inbox
Rc 3/4	113	20

84600800
SMFL 1" (25A)

A	B	ØC	PT1
51.1	38.5	40.3	R 1"

PT2	W.G(g)	Q´ty/Inbox
Rc 1"	194	10

84601000
SMFL 1 1/4" (32A)

A	B	ØC	PT1
54	45	48.5	R 1"1/4

PT2	W.G(g)	Q´ty/Inbox
Rc 1"1/4	277	6

84601200
SMFL 1 1/2" (40A)

A	B	ØC	PT1
63.7	48	55	R 1"1/2

PT2	W.G(g)	Q´ty/Inbox
Rc 1"1/2	360	4

84601600
SMFL 2" (50A)

A	B	ØC	PT1
70	57	68	R 2"

PT2	W.G(g)	Q´ty/Inbox
Rc 2"	605	2
