GPT-G(L)

Male Branch Tee
TUBE : Metric / Thread : G(PF)


HOME FITTINGS ONE-TOUCH FITTING GPT-G(L)

* The image above may differ from the product.
TUBE : Metric / Thread : G(PF)
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

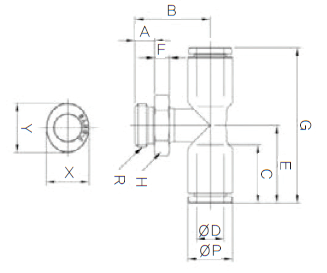

CODE MODEL ØD R ØP A B C E F G H X Y Orifice
(ømm)		 W.G(g) Q'ty/
inbox		 Auto CAD MDT(3D) Auto CAD R14(2D)
STEP DWG PDF
11800431 GPT 04G01(L) 4 G1/8 9 5 17.8 14.5 17.1 4.5 34.2 13 8.6 10.8 3.2 8.7 100 [로그인] [로그인] [로그인]
11800432 GPT 04G02(L) 4 G1/4 9 6 18.5 14.5 17.1 4.5 34.2 16 8.6 10.8 3.2 13.6 50 [로그인] [로그인] [로그인]
11800433 GPT 04G03(L) 4 G3/8 9 7 20 14.5 17.1 5 34.2 20 8.6 10.8 3.2 21.8 50 [로그인] [로그인] [로그인]
11800631 GPT 06G01(L) 6 G1/8 11.2 5 19.4 15.5 18 4.5 35.9 13 11 13 4 10.5 50 [로그인] [로그인] [로그인]
11800632 GPT 06G02(L) 6 G1/4 11.2 6 20.1 15.5 18 4.5 35.9 16 11 13 4 15.4 50 [로그인] [로그인] [로그인]
11800633 GPT 06G03(L) 6 G3/8 11.2 7 21.6 15.5 18 5 35.9 20 11 13 4 23.6 50 [로그인] [로그인] [로그인]
11800634 GPT 06G04(L) 6 G1/2 11.2 8.5 23.6 15.5 18 5.5 35.9 24 11 13 4 38.2 25 [로그인] [로그인] [로그인]
11800831 GPT 08G01(L) 8 G1/8 13.6 5 24.6 17.8 23.6 7 47.2 13 13 15 5.5 15.3 50 [로그인] [로그인] [로그인]
11800832 GPT 08G02(L) 8 G1/4 13.6 6 22.8 17.8 23.6 4.5 47.2 16 13 15 5.5 17.8 50 [로그인] [로그인] [로그인]
11800833 GPT 08G03(L) 8 G3/8 13.6 7 23.8 17.8 23.6 4.5 47.2 20 13 15 5.5 25.1 50 [로그인] [로그인] [로그인]
11800834 GPT 08G04(L) 8 G1/2 13.6 8.5 25.8 17.8 23.6 5 47.2 24 13 15 5.5 39.4 25 [로그인] [로그인] [로그인]
11801031 GPT 10G01(L) 10 G1/8 16.3 5 28 19.4 25 5.5 50 15 16 18.5 6 20.2 25 [로그인] [로그인] [로그인]
11801032 GPT 10G02(L) 10 G1/4 16.3 6 28.7 19.4 25 7.5 50 16 16 18.5 8 23.7 25 [로그인] [로그인] [로그인]
11801033 GPT 10G03(L) 10 G3/8 16.3 7 27.2 19.4 25 5 50 20 16 18.5 9 26.8 25 [로그인] [로그인] [로그인]
11801034 GPT 10G04(L) 10 G1/2 16.3 8.5 28.7 19.4 25 5 50 24 16 18.5 9 40.5 25 [로그인] [로그인] [로그인]
11801231 GPT 12G01(L) 12 G1/8 19.7 5 29.7 22.4 32.2 5.5 64.4 15 19.5 22.5 6 29.7 20 [로그인] [로그인] [로그인]
11801232 GPT 12G02(L) 12 G1/4 19.7 6 30.4 22.4 32.2 7.5 64.4 16 19.5 22.5 8 33.2 20 [로그인] [로그인] [로그인]
11801233 GPT 12G03(L) 12 G3/8 19.7 7 28.9 22.4 32.2 5 64.4 20 19.5 22.5 9.5 36.3 20 [로그인] [로그인] [로그인]
11801234 GPT 12G04(L) 12 G1/2 19.7 8.5 30.4 22.4 32.2 5 64.4 24 19.5 22.5 9.5 50 20 [로그인] [로그인] [로그인]
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

TUBE : Metric / Thread : G(PF)
(mm)
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

MODEL SPEC
11800431
GPT 04G01(L)
ØD R ØP A B C E F
4 G1/8 9 5 17.8 14.5 17.1 4.5
G H X Y Orifice(ømm) W.G(g) Q'ty/inbox
34.2 13 8.6 10.8 3.2 8.7 100
11800432
GPT 04G02(L)
ØD R ØP A B C E F
4 G1/4 9 6 18.5 14.5 17.1 4.5
G H X Y Orifice(ømm) W.G(g) Q'ty/inbox
34.2 16 8.6 10.8 3.2 13.6 50
11800433
GPT 04G03(L)
ØD R ØP A B C E F
4 G3/8 9 7 20 14.5 17.1 5
G H X Y Orifice(ømm) W.G(g) Q'ty/inbox
34.2 20 8.6 10.8 3.2 21.8 50
11800631
GPT 06G01(L)
ØD R ØP A B C E F
6 G1/8 11.2 5 19.4 15.5 18 4.5
G H X Y Orifice(ømm) W.G(g) Q'ty/inbox
35.9 13 11 13 4 10.5 50
11800632
GPT 06G02(L)
ØD R ØP A B C E F
6 G1/4 11.2 6 20.1 15.5 18 4.5
G H X Y Orifice(ømm) W.G(g) Q'ty/inbox
35.9 16 11 13 4 15.4 50
11800633
GPT 06G03(L)
ØD R ØP A B C E F
6 G3/8 11.2 7 21.6 15.5 18 5
G H X Y Orifice(ømm) W.G(g) Q'ty/inbox
35.9 20 11 13 4 23.6 50
11800634
GPT 06G04(L)
ØD R ØP A B C E F
6 G1/2 11.2 8.5 23.6 15.5 18 5.5
G H X Y Orifice(ømm) W.G(g) Q'ty/inbox
35.9 24 11 13 4 38.2 25
11800831
GPT 08G01(L)
ØD R ØP A B C E F
8 G1/8 13.6 5 24.6 17.8 23.6 7
G H X Y Orifice(ømm) W.G(g) Q'ty/inbox
47.2 13 13 15 5.5 15.3 50
11800832
GPT 08G02(L)
ØD R ØP A B C E F
8 G1/4 13.6 6 22.8 17.8 23.6 4.5
G H X Y Orifice(ømm) W.G(g) Q'ty/inbox
47.2 16 13 15 5.5 17.8 50
11800833
GPT 08G03(L)
ØD R ØP A B C E F
8 G3/8 13.6 7 23.8 17.8 23.6 4.5
G H X Y Orifice(ømm) W.G(g) Q'ty/inbox
47.2 20 13 15 5.5 25.1 50
11800834
GPT 08G04(L)
ØD R ØP A B C E F
8 G1/2 13.6 8.5 25.8 17.8 23.6 5
G H X Y Orifice(ømm) W.G(g) Q'ty/inbox
47.2 24 13 15 5.5 39.4 25
11801031
GPT 10G01(L)
ØD R ØP A B C E F
10 G1/8 16.3 5 28 19.4 25 5.5
G H X Y Orifice(ømm) W.G(g) Q'ty/inbox
50 15 16 18.5 6 20.2 25
11801032
GPT 10G02(L)
ØD R ØP A B C E F
10 G1/4 16.3 6 28.7 19.4 25 7.5
G H X Y Orifice(ømm) W.G(g) Q'ty/inbox
50 16 16 18.5 8 23.7 25
11801033
GPT 10G03(L)
ØD R ØP A B C E F
10 G3/8 16.3 7 27.2 19.4 25 5
G H X Y Orifice(ømm) W.G(g) Q'ty/inbox
50 20 16 18.5 9 26.8 25
11801034
GPT 10G04(L)
ØD R ØP A B C E F
10 G1/2 16.3 8.5 28.7 19.4 25 5
G H X Y Orifice(ømm) W.G(g) Q'ty/inbox
50 24 16 18.5 9 40.5 25
11801231
GPT 12G01(L)
ØD R ØP A B C E F
12 G1/8 19.7 5 29.7 22.4 32.2 5.5
G H X Y Orifice(ømm) W.G(g) Q'ty/inbox
64.4 15 19.5 22.5 6 29.7 20
11801232
GPT 12G02(L)
ØD R ØP A B C E F
12 G1/4 19.7 6 30.4 22.4 32.2 7.5
G H X Y Orifice(ømm) W.G(g) Q'ty/inbox
64.4 16 19.5 22.5 8 33.2 20
11801233
GPT 12G03(L)
ØD R ØP A B C E F
12 G3/8 19.7 7 28.9 22.4 32.2 5
G H X Y Orifice(ømm) W.G(g) Q'ty/inbox
64.4 20 19.5 22.5 9.5 36.3 20
11801234
GPT 12G04(L)
ØD R ØP A B C E F
12 G1/2 19.7 8.5 30.4 22.4 32.2 5
G H X Y Orifice(ømm) W.G(g) Q'ty/inbox
64.4 24 19.5 22.5 9.5 50 20
