GPH(D2)-G

Double Universal Elbow
TUBE : Metric / Thread : G(PF)


HOME FITTINGS ONE-TOUCH FITTING GPH(D2)-G

* The image above may differ from the product.
TUBE : Metric / Thread : G(PF)
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

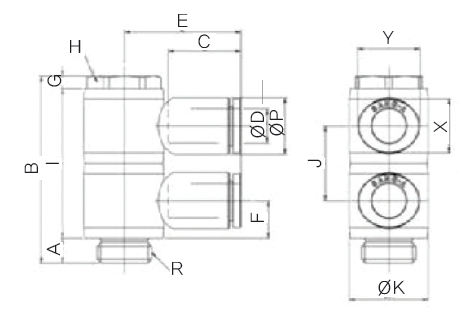

CODE MODEL ØD R ØP A B C E F G H I J ØK X Y Orifice
(ømm)		 W.G(g) Q'ty/
inbox		 Auto CAD MDT(3D) Auto CAD R14(2D)
STEP DWG PDF
11500431 GPH 04G01(2) 4 G1/8 9 5 36.5 14.5 21.5 7.3 2.5 13 29 14.5 14 8.6 10.8 3.2 22.2 25 [로그인] [로그인] [로그인]
11500432 GPH 04G02(2) 4 G1/4 9 6 45 14.5 24 9 3 16 36 18 19 8.6 10.8 3.2 38.8 25 [로그인] [로그인] [로그인]
11500433 GPH 04G03(2) 4 G3/8 9 7 53 14.5 25.7 10.5 4 20 42 21 22.4 8.6 10.8 3.2 64 20 [로그인] [로그인] [로그인]
11500631 GPH 06G01(2) 6 G1/8 11.2 5 36.5 15.5 22.5 7.3 2.5 13 29 14.5 14 11 13 5 23.7 25 [로그인] [로그인] [로그인]
11500632 GPH 06G02(2) 6 G1/4 11.2 6 45 15.5 25 9 3 16 36 18 19 11 13 5 40.3 25 [로그인] [로그인] [로그인]
11500633 GPH 06G03(2) 6 G3/8 11.2 7 53 15.5 26.7 10.5 4 20 42 21 22.4 11 13 5 65.6 25 [로그인] [로그인] [로그인]
11500831 GPH 08G01(2) 8 G1/8 13.6 5 36.5 17.8 25.6 8 2.5 13 29 14.5 14 13 15 6 26.2 25 [로그인] [로그인] [로그인]
11500832 GPH 08G02(2) 8 G1/4 13.6 6 45 17.8 28.1 9 3 16 36 18 19 13 15 7 42.9 25 [로그인] [로그인] [로그인]
11500833 GPH 08G03(2) 8 G3/8 13.6 7 53 17.8 29.8 10.5 4 20 42 21 22.4 13 15 7 66.4 25 [로그인] [로그인] [로그인]
11500834 GPH 08G04(2) 8 G1/2 13.6 8.5 57.5 17.8 32.1 11 5 24 44 22 27 13 15 7 110.9 25 [로그인] [로그인] [로그인]
11501032 GPH 10G02(2) 10 G1/4 16.3 6 45 19.4 28.9 9.7 3 16 36 18 19 16 18.5 8 49.3 25 [로그인] [로그인] [로그인]
11501033 GPH 10G03(2) 10 G3/8 16.3 7 53 19.4 30.6 10.5 4 20 42 21 22.4 16 18.5 9 70.8 20 [로그인] [로그인] [로그인]
11501034 GPH 10G04(2) 10 G1/2 16.3 8.5 57.5 19.4 32.9 11 5 24 44 22 27 16 18.5 9 113.3 20 [로그인] [로그인] [로그인]
11501233 GPH 12G03(2) 12 G3/8 19.7 7 53 22.4 35.9 11.9 4 20 42 21 22.4 19.5 22.5 9.2 79.3 9 [로그인] [로그인] [로그인]
11501234 GPH 12G04(2) 12 G1/2 19.7 8.5 57.5 22.4 38.2 11.9 5 24 44 22 27 19.5 22.5 9.5 121.8 9 [로그인] [로그인] [로그인]
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

TUBE : Metric / Thread : G(PF)
(mm)
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

MODEL SPEC
11500431
GPH 04G01(2)
ØD R ØP A B C E F G
4 G1/8 9 5 36.5 14.5 21.5 7.3 2.5
H I J ØK X Y Orifice(ømm) W.G(g) Q'ty/inbox
13 29 14.5 14 8.6 10.8 3.2 22.2 25
11500432
GPH 04G02(2)
ØD R ØP A B C E F G
4 G1/4 9 6 45 14.5 24 9 3
H I J ØK X Y Orifice(ømm) W.G(g) Q'ty/inbox
16 36 18 19 8.6 10.8 3.2 38.8 25
11500433
GPH 04G03(2)
ØD R ØP A B C E F G
4 G3/8 9 7 53 14.5 25.7 10.5 4
H I J ØK X Y Orifice(ømm) W.G(g) Q'ty/inbox
20 42 21 22.4 8.6 10.8 3.2 64 20
11500631
GPH 06G01(2)
ØD R ØP A B C E F G
6 G1/8 11.2 5 36.5 15.5 22.5 7.3 2.5
H I J ØK X Y Orifice(ømm) W.G(g) Q'ty/inbox
13 29 14.5 14 11 13 5 23.7 25
11500632
GPH 06G02(2)
ØD R ØP A B C E F G
6 G1/4 11.2 6 45 15.5 25 9 3
H I J ØK X Y Orifice(ømm) W.G(g) Q'ty/inbox
16 36 18 19 11 13 5 40.3 25
11500633
GPH 06G03(2)
ØD R ØP A B C E F G
6 G3/8 11.2 7 53 15.5 26.7 10.5 4
H I J ØK X Y Orifice(ømm) W.G(g) Q'ty/inbox
20 42 21 22.4 11 13 5 65.6 25
11500831
GPH 08G01(2)
ØD R ØP A B C E F G
8 G1/8 13.6 5 36.5 17.8 25.6 8 2.5
H I J ØK X Y Orifice(ømm) W.G(g) Q'ty/inbox
13 29 14.5 14 13 15 6 26.2 25
11500832
GPH 08G02(2)
ØD R ØP A B C E F G
8 G1/4 13.6 6 45 17.8 28.1 9 3
H I J ØK X Y Orifice(ømm) W.G(g) Q'ty/inbox
16 36 18 19 13 15 7 42.9 25
11500833
GPH 08G03(2)
ØD R ØP A B C E F G
8 G3/8 13.6 7 53 17.8 29.8 10.5 4
H I J ØK X Y Orifice(ømm) W.G(g) Q'ty/inbox
20 42 21 22.4 13 15 7 66.4 25
11500834
GPH 08G04(2)
ØD R ØP A B C E F G
8 G1/2 13.6 8.5 57.5 17.8 32.1 11 5
H I J ØK X Y Orifice(ømm) W.G(g) Q'ty/inbox
24 44 22 27 13 15 7 110.9 25
11501032
GPH 10G02(2)
ØD R ØP A B C E F G
10 G1/4 16.3 6 45 19.4 28.9 9.7 3
H I J ØK X Y Orifice(ømm) W.G(g) Q'ty/inbox
16 36 18 19 16 18.5 8 49.3 25
11501033
GPH 10G03(2)
ØD R ØP A B C E F G
10 G3/8 16.3 7 53 19.4 30.6 10.5 4
H I J ØK X Y Orifice(ømm) W.G(g) Q'ty/inbox
20 42 21 22.4 16 18.5 9 70.8 20
11501034
GPH 10G04(2)
ØD R ØP A B C E F G
10 G1/2 16.3 8.5 57.5 19.4 32.9 11 5
H I J ØK X Y Orifice(ømm) W.G(g) Q'ty/inbox
24 44 22 27 16 18.5 9 113.3 20
11501233
GPH 12G03(2)
ØD R ØP A B C E F G
12 G3/8 19.7 7 53 22.4 35.9 11.9 4
H I J ØK X Y Orifice(ømm) W.G(g) Q'ty/inbox
20 42 21 22.4 19.5 22.5 9.2 79.3 9
11501234
GPH 12G04(2)
ØD R ØP A B C E F G
12 G1/2 19.7 8.5 57.5 22.4 38.2 11.9 5
H I J ØK X Y Orifice(ømm) W.G(g) Q'ty/inbox
24 44 22 27 19.5 22.5 9.5 121.8 9
