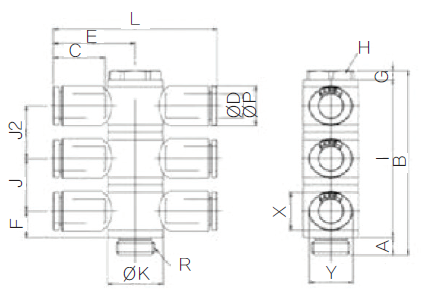

* The image above may differ from the product.
TUBE : Metric / Thread : G(PF)
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| CODE |
MODEL |
ØD |
R |
ØP |
A |
B |
C |
E |
F |
G |
H |
I |
J |
J2 |
ØK |
L |
X |
Y |
Orifice
(ømm) |
W.G(g) |
Q'ty/
inbox |
Auto CAD MDT(3D) |
Auto CAD R14(2D) |
| STEP |
DWG |
PDF |
| 401610000831 |
PGT 08G01(3) |
8 |
G1/8 |
13.6 |
5 |
51 |
17.8 |
25.6 |
8 |
2.5 |
13 |
43.5 |
14.5 |
14.5 |
14 |
51.2 |
13 |
15 |
6 |
46.8 |
16 |
|
|
|
| 401610000832 |
PGT 08G02(3) |
8 |
G1/4 |
13.6 |
6 |
63 |
17.8 |
28.1 |
9 |
3 |
16 |
54 |
18 |
18 |
19 |
56.2 |
13 |
15 |
7 |
69.2 |
16 |
|
|
|
| 401610000833 |
PGT 08G03(3) |
8 |
G3/8 |
13.6 |
7 |
74 |
17.8 |
29.8 |
10.5 |
4 |
20 |
63 |
21 |
21 |
22.4 |
59.6 |
13 |
15 |
7 |
100 |
9 |
|
|
|
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
TUBE : Metric / Thread : G(PF)
(mm)
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| MODEL |
SPEC |
401610000831
PGT 08G01(3) |
| ØD |
R |
ØP |
A |
B |
C |
E |
F |
G |
H |
| 8 |
G1/8 |
13.6 |
5 |
51 |
17.8 |
25.6 |
8 |
2.5 |
13 |
| I |
J |
J2 |
ØK |
L |
X |
Y |
Orifice(ømm) |
W.G(g) |
Q'ty/inbox |
| 43.5 |
14.5 |
14.5 |
14 |
51.2 |
13 |
15 |
6 |
46.8 |
16 |
|
401610000832
PGT 08G02(3) |
| ØD |
R |
ØP |
A |
B |
C |
E |
F |
G |
H |
| 8 |
G1/4 |
13.6 |
6 |
63 |
17.8 |
28.1 |
9 |
3 |
16 |
| I |
J |
J2 |
ØK |
L |
X |
Y |
Orifice(ømm) |
W.G(g) |
Q'ty/inbox |
| 54 |
18 |
18 |
19 |
56.2 |
13 |
15 |
7 |
69.2 |
16 |
|
401610000833
PGT 08G03(3) |
| ØD |
R |
ØP |
A |
B |
C |
E |
F |
G |
H |
| 8 |
G3/8 |
13.6 |
7 |
74 |
17.8 |
29.8 |
10.5 |
4 |
20 |
| I |
J |
J2 |
ØK |
L |
X |
Y |
Orifice(ømm) |
W.G(g) |
Q'ty/inbox |
| 63 |
21 |
21 |
22.4 |
59.6 |
13 |
15 |
7 |
100 |
9 |
|
