* The image above may differ from the product.
TUBE : Metric / Thread : G(PF)
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

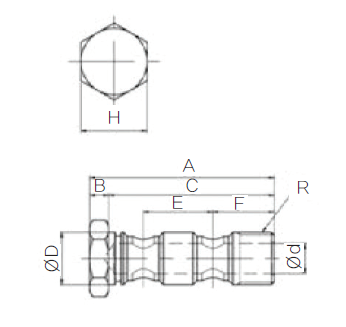

| CODE |
MODEL |
ØD |
M |
Ød |
A |
B |
C |
E |
F |
H |
W.G(g) |
Q'ty/
inbox |
Auto CAD MDT(3D) |
Auto CAD R14(2D) |
| STEP |
DWG |
PDF |
| 401650000031 |
PGB G01(2) |
9.7 |
G1/8 |
5 |
43.5 |
4 |
39.5 |
17 |
14 |
14 |
33.5 |
50 |
[로그인]
|
[로그인]
|
[로그인]
|
| 401650000032 |
PGB G02(2) |
13.1 |
G1/4 |
7 |
51 |
5 |
46 |
19 |
17.5 |
17 |
36.5 |
50 |
[로그인]
|
[로그인]
|
[로그인]
|
| 401650000033 |
PGB G03(2) |
16.6 |
G3/8 |
9.5 |
58.5 |
6 |
52.5 |
22 |
19.5 |
21 |
39.5 |
25 |
[로그인]
|
[로그인]
|
[로그인]
|
| 401650000034 |
PGB G04(2) |
20.9 |
G1/2 |
11.5 |
64.5 |
6 |
58.5 |
24 |
22.5 |
24 |
42.5 |
20 |
[로그인]
|
[로그인]
|
[로그인]
|
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
TUBE : Metric / Thread : G(PF)
(mm)
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| MODEL |
SPEC |
401650000031
PGB G01(2) |
| ØD |
M |
Ød |
A |
B |
C |
| 9.7 |
G1/8 |
5 |
43.5 |
4 |
39.5 |
| E |
F |
H |
W.G(g) |
Q'ty/inbox |
|
| 17 |
14 |
14 |
33.5 |
50 |
|
|
401650000032
PGB G02(2) |
| ØD |
M |
Ød |
A |
B |
C |
| 13.1 |
G1/4 |
7 |
51 |
5 |
46 |
| E |
F |
H |
W.G(g) |
Q'ty/inbox |
|
| 19 |
17.5 |
17 |
36.5 |
50 |
|
|
401650000033
PGB G03(2) |
| ØD |
M |
Ød |
A |
B |
C |
| 16.6 |
G3/8 |
9.5 |
58.5 |
6 |
52.5 |
| E |
F |
H |
W.G(g) |
Q'ty/inbox |
|
| 22 |
19.5 |
21 |
39.5 |
25 |
|
|
401650000034
PGB G04(2) |
| ØD |
M |
Ød |
A |
B |
C |
| 20.9 |
G1/2 |
11.5 |
64.5 |
6 |
58.5 |
| E |
F |
H |
W.G(g) |
Q'ty/inbox |
|
| 24 |
22.5 |
24 |
42.5 |
20 |
|
|
