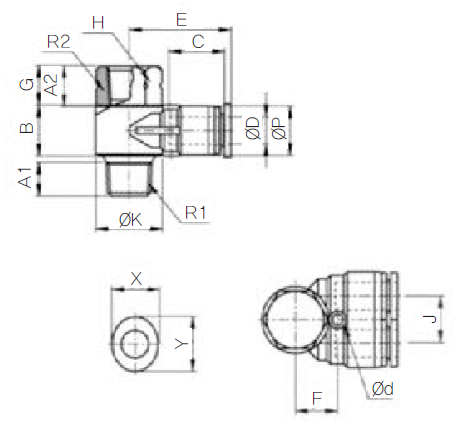

* The image above may differ from the product.
TUBE : Inch / Thread : NPT
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| CODE |
MODEL |
ØD |
R |
Rc |
ØP |
A1 |
B2 |
B |
C |
E |
H |
ØK |
G |
F |
J |
Ød |
X |
Y |
Orifice
(ømm) |
W.G(g) |
Q'ty/
inbox |
Auto CAD MDT(3D) |
Auto CAD R14(2D) |
| STEP |
DWG |
PDF |
| 401280005472 |
PAF 5/32-U10U |
5/32 |
UNF10*32 |
UNF10*32 |
10 |
4 |
5 |
8.9 |
16 |
21 |
5/16 |
10 |
6.5 |
10 |
10 |
3.2 |
10 |
12 |
2 |
9.9 |
50 |
[로그인]
|
None
|
None
|
| 401280005551 |
PAF 3/16-N01U |
3/16 |
NPT1/8 |
NPT1/8 |
12.5 |
8 |
9 |
14 |
17 |
27 |
9/16 |
15.5 |
9.5 |
11 |
12 |
3.2 |
11 |
13 |
3.5 |
15 |
50 |
[로그인]
|
None
|
None
|
| 401280005651 |
PAF 1/4-N01U |
1/4 |
NPT1/8 |
NPT1/8 |
14.4 |
8 |
12 |
15 |
17 |
30.2 |
9/16 |
20 |
11.5 |
12.5 |
14 |
3.2 |
12 |
14 |
4 |
28 |
50 |
[로그인]
|
None
|
None
|
| 401280005852 |
PAF 5/16-N02U |
5/16 |
NPT1/4 |
NPT1/4 |
18 |
11 |
13 |
18 |
18.5 |
34.3 |
11/16 |
23 |
13.5 |
15 |
17 |
4.4 |
14 |
16 |
5.5 |
49.5 |
25 |
[로그인]
|
None
|
None
|
| 401280006053 |
PAF 3/8-N03U |
3/8 |
NPT3/8 |
NPT3/8 |
21 |
12 |
16 |
21 |
21 |
38.3 |
7/8 |
30 |
17 |
17 |
20 |
4.4 |
17 |
19 |
8 |
82.9 |
15 |
[로그인]
|
None
|
None
|
| 401280006254 |
PAF 1/2-N04U |
1/2 |
NPT1/2 |
NPT1/2 |
21 |
15 |
16 |
21 |
22.5 |
38.3 |
1 |
30 |
17 |
17 |
20 |
4.4 |
21 |
23 |
9 |
129.6 |
10 |
[로그인]
|
None
|
None
|
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
TUBE : Inch / Thread : NPT
(mm)
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| MODEL |
SPEC |
401280005472
PAF 5/32-U10U |
| ØD |
R |
Rc |
ØP |
A1 |
B2 |
B |
C |
E |
H |
| 5/32 |
UNF10*32 |
UNF10*32 |
10 |
4 |
5 |
8.9 |
16 |
21 |
5/16 |
| ØK |
G |
F |
J |
Ød |
X |
Y |
Orifice(ømm) |
W.G(g) |
Q'ty/inbox |
| 10 |
6.5 |
10 |
10 |
3.2 |
10 |
12 |
2 |
9.9 |
50 |
|
401280005551
PAF 3/16-N01U |
| ØD |
R |
Rc |
ØP |
A1 |
B2 |
B |
C |
E |
H |
| 3/16 |
NPT1/8 |
NPT1/8 |
12.5 |
8 |
9 |
14 |
17 |
27 |
9/16 |
| ØK |
G |
F |
J |
Ød |
X |
Y |
Orifice(ømm) |
W.G(g) |
Q'ty/inbox |
| 15.5 |
9.5 |
11 |
12 |
3.2 |
11 |
13 |
3.5 |
15 |
50 |
|
401280005651
PAF 1/4-N01U |
| ØD |
R |
Rc |
ØP |
A1 |
B2 |
B |
C |
E |
H |
| 1/4 |
NPT1/8 |
NPT1/8 |
14.4 |
8 |
12 |
15 |
17 |
30.2 |
9/16 |
| ØK |
G |
F |
J |
Ød |
X |
Y |
Orifice(ømm) |
W.G(g) |
Q'ty/inbox |
| 20 |
11.5 |
12.5 |
14 |
3.2 |
12 |
14 |
4 |
28 |
50 |
|
401280005852
PAF 5/16-N02U |
| ØD |
R |
Rc |
ØP |
A1 |
B2 |
B |
C |
E |
H |
| 5/16 |
NPT1/4 |
NPT1/4 |
18 |
11 |
13 |
18 |
18.5 |
34.3 |
11/16 |
| ØK |
G |
F |
J |
Ød |
X |
Y |
Orifice(ømm) |
W.G(g) |
Q'ty/inbox |
| 23 |
13.5 |
15 |
17 |
4.4 |
14 |
16 |
5.5 |
49.5 |
25 |
|
401280006053
PAF 3/8-N03U |
| ØD |
R |
Rc |
ØP |
A1 |
B2 |
B |
C |
E |
H |
| 3/8 |
NPT3/8 |
NPT3/8 |
21 |
12 |
16 |
21 |
21 |
38.3 |
7/8 |
| ØK |
G |
F |
J |
Ød |
X |
Y |
Orifice(ømm) |
W.G(g) |
Q'ty/inbox |
| 30 |
17 |
17 |
20 |
4.4 |
17 |
19 |
8 |
82.9 |
15 |
|
401280006254
PAF 1/2-N04U |
| ØD |
R |
Rc |
ØP |
A1 |
B2 |
B |
C |
E |
H |
| 1/2 |
NPT1/2 |
NPT1/2 |
21 |
15 |
16 |
21 |
22.5 |
38.3 |
1 |
| ØK |
G |
F |
J |
Ød |
X |
Y |
Orifice(ømm) |
W.G(g) |
Q'ty/inbox |
| 30 |
17 |
17 |
20 |
4.4 |
21 |
23 |
9 |
129.6 |
10 |
|
