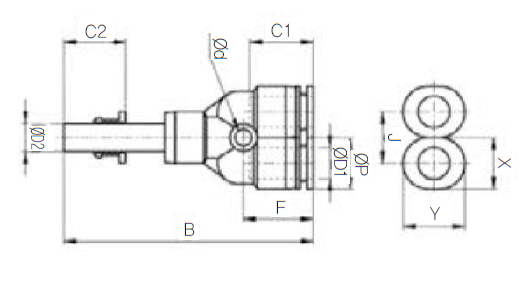

* The image above may differ from the product.
TUBE : Inch / Thread : NPT
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| CODE |
MODEL |
ØD1 |
ØD2 |
ØP |
B |
C1 |
C2 |
Ød |
J |
F |
X |
Y |
Orifice
(ømm) |
W.G(g) |
Q'ty/
inbox |
Auto CAD MDT(3D) |
Auto CAD R14(2D) |
| STEP |
DWG |
PDF |
| 401150005400 |
PYJ 5/32 |
5/32 |
5/32 |
10.4 |
48.2 |
16 |
16 |
2.2 |
9.6 |
10.3 |
10 |
12 |
2 |
7 |
100 |
[로그인]
|
None
|
None
|
| 401150005500 |
PYJ 3/16 |
3/16 |
3/16 |
11 |
53.8 |
17 |
17 |
2.2 |
10.6 |
11.2 |
11 |
13 |
3 |
7 |
100 |
[로그인]
|
None
|
None
|
| 401150005600 |
PYJ 1/4 |
1/4 |
1/4 |
12.4 |
38.1 |
17 |
17 |
3.2 |
12 |
11.9 |
12 |
14 |
4 |
8.9 |
50 |
[로그인]
|
None
|
None
|
| 401150005800 |
PYJ 5/16 |
5/16 |
5/16 |
14.4 |
42 |
18.5 |
18.5 |
3.2 |
14 |
12.5 |
14 |
16 |
5.5 |
12.9 |
50 |
[로그인]
|
None
|
None
|
| 401150006000 |
PYJ 3/8 |
3/8 |
3/8 |
17.6 |
48 |
21 |
21 |
4.2 |
18 |
15.7 |
17 |
19 |
7 |
23.6 |
25 |
[로그인]
|
None
|
None
|
| 401150006200 |
PYJ 1/2 |
1/2 |
1/2 |
21.2 |
54 |
22.5 |
22.5 |
4.2 |
20.8 |
15.7 |
21 |
23 |
9 |
31.5 |
20 |
[로그인]
|
None
|
None
|
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
TUBE : Inch / Thread : NPT
(mm)
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| MODEL |
SPEC |
401150005400
PYJ 5/32 |
| ØD1 |
ØD2 |
ØP |
B |
C1 |
C2 |
Ød |
| 5/32 |
5/32 |
10.4 |
48.2 |
16 |
16 |
2.2 |
| J |
F |
X |
Y |
Orifice(ømm) |
W.G(g) |
Q'ty/inbox |
| 9.6 |
10.3 |
10 |
12 |
2 |
7 |
100 |
|
401150005500
PYJ 3/16 |
| ØD1 |
ØD2 |
ØP |
B |
C1 |
C2 |
Ød |
| 3/16 |
3/16 |
11 |
53.8 |
17 |
17 |
2.2 |
| J |
F |
X |
Y |
Orifice(ømm) |
W.G(g) |
Q'ty/inbox |
| 10.6 |
11.2 |
11 |
13 |
3 |
7 |
100 |
|
401150005600
PYJ 1/4 |
| ØD1 |
ØD2 |
ØP |
B |
C1 |
C2 |
Ød |
| 1/4 |
1/4 |
12.4 |
38.1 |
17 |
17 |
3.2 |
| J |
F |
X |
Y |
Orifice(ømm) |
W.G(g) |
Q'ty/inbox |
| 12 |
11.9 |
12 |
14 |
4 |
8.9 |
50 |
|
401150005800
PYJ 5/16 |
| ØD1 |
ØD2 |
ØP |
B |
C1 |
C2 |
Ød |
| 5/16 |
5/16 |
14.4 |
42 |
18.5 |
18.5 |
3.2 |
| J |
F |
X |
Y |
Orifice(ømm) |
W.G(g) |
Q'ty/inbox |
| 14 |
12.5 |
14 |
16 |
5.5 |
12.9 |
50 |
|
401150006000
PYJ 3/8 |
| ØD1 |
ØD2 |
ØP |
B |
C1 |
C2 |
Ød |
| 3/8 |
3/8 |
17.6 |
48 |
21 |
21 |
4.2 |
| J |
F |
X |
Y |
Orifice(ømm) |
W.G(g) |
Q'ty/inbox |
| 18 |
15.7 |
17 |
19 |
7 |
23.6 |
25 |
|
401150006200
PYJ 1/2 |
| ØD1 |
ØD2 |
ØP |
B |
C1 |
C2 |
Ød |
| 1/2 |
1/2 |
21.2 |
54 |
22.5 |
22.5 |
4.2 |
| J |
F |
X |
Y |
Orifice(ømm) |
W.G(g) |
Q'ty/inbox |
| 20.8 |
15.7 |
21 |
23 |
9 |
31.5 |
20 |
|
