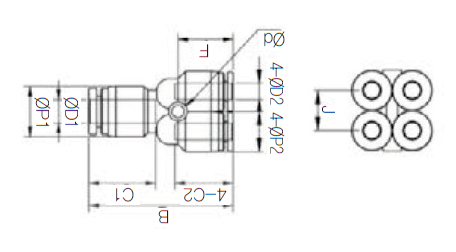

* The image above may differ from the product.
TUBE : Inch / Thread : NPT
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| CODE |
MODEL |
ØD1 |
ØD2 |
B |
ØP1 |
ØP2 |
C1 |
C2 |
J |
Ød |
F |
Orifice
(ømm) |
W.G(g) |
Q'ty/
inbox |
Auto CAD MDT(3D) |
Auto CAD R14(2D) |
| STEP |
DWG |
PDF |
| 401430007300 |
PXG 1/4-5/32 |
1/4 |
5/32 |
37.2 |
13 |
10.4 |
17 |
16 |
10.4 |
3.2 |
14.2 |
2 |
12.8 |
25 |
[로그인]
|
None
|
None
|
| 401430007500 |
PXG 5/16-1/4 |
5/16 |
1/4 |
40.6 |
14.4 |
13 |
18.5 |
17 |
13 |
3.5 |
16.9 |
3.5 |
17.5 |
25 |
[로그인]
|
None
|
None
|
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
TUBE : Inch / Thread : NPT
(mm)
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| MODEL |
SPEC |
401430007300
PXG 1/4-5/32 |
| ØD1 |
ØD2 |
B |
ØP1 |
ØP2 |
C1 |
C2 |
| 1/4 |
5/32 |
37.2 |
13 |
10.4 |
17 |
16 |
| J |
Ød |
F |
Orifice(ømm) |
W.G(g) |
Q'ty/inbox |
|
| 10.4 |
3.2 |
14.2 |
2 |
12.8 |
25 |
|
|
401430007500
PXG 5/16-1/4 |
| ØD1 |
ØD2 |
B |
ØP1 |
ØP2 |
C1 |
C2 |
| 5/16 |
1/4 |
40.6 |
14.4 |
13 |
18.5 |
17 |
| J |
Ød |
F |
Orifice(ømm) |
W.G(g) |
Q'ty/inbox |
|
| 13 |
3.5 |
16.9 |
3.5 |
17.5 |
25 |
|
|
