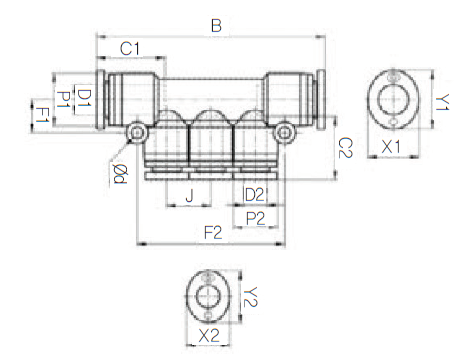

* The image above may differ from the product.
TUBE : Inch / Thread : NPT
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| CODE |
MODEL |
ØD1 |
ØD2 |
B |
C1 |
C2 |
ØP1 |
ØP2 |
J |
F1 |
F2 |
Ød |
X1 |
Y1 |
X2 |
Y2 |
Orifice
(ømm) |
W.G(g) |
Q'ty/
inbox |
Auto CAD MDT(3D) |
Auto CAD R14(2D) |
| STEP |
DWG |
PDF |
| 401120008200 |
PKG 3/16-5/32 |
3/16 |
5/32 |
60 |
16 |
16 |
11 |
10.4 |
10 |
7.3 |
34 |
3.2 |
11 |
13 |
10 |
12 |
3 |
16.7 |
25 |
[로그인]
|
None
|
None
|
| 401120007400 |
PKG 5/16-5/32 |
5/16 |
5/32 |
62 |
18.5 |
16 |
14.4 |
10.4 |
10 |
7.3 |
34 |
3.2 |
14 |
16 |
10 |
12 |
3 |
16.8 |
25 |
[로그인]
|
None
|
None
|
| 401120008400 |
PKG 5/16-3/16 |
5/16 |
3/16 |
62 |
18.5 |
17 |
14.4 |
11 |
10.6 |
9 |
40 |
3.2 |
14 |
16 |
11 |
13 |
3.5 |
18.3 |
25 |
[로그인]
|
None
|
None
|
| 401120007500 |
PKG 5/16-1/4 |
5/16 |
1/4 |
79.2 |
18.5 |
17 |
14.4 |
12.4 |
12 |
9 |
40 |
3.2 |
14 |
16 |
12 |
14 |
5 |
18.4 |
25 |
[로그인]
|
None
|
None
|
| 401120007600 |
PKG 3/8-1/4 |
3/8 |
1/4 |
85.2 |
21 |
17 |
17.6 |
12.4 |
12 |
9 |
42 |
4.2 |
17 |
19 |
12 |
14 |
5 |
28.2 |
20 |
[로그인]
|
None
|
None
|
| 401120007700 |
PKG 3/8-5/16 |
3/8 |
5/16 |
85.2 |
21 |
18.5 |
17.6 |
14.4 |
14 |
10.5 |
48 |
4.2 |
17 |
19 |
14 |
16 |
7 |
32.6 |
20 |
[로그인]
|
None
|
None
|
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
TUBE : Inch / Thread : NPT
(mm)
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| MODEL |
SPEC |
401120008200
PKG 3/16-5/32 |
| ØD1 |
ØD2 |
B |
C1 |
C2 |
ØP1 |
ØP2 |
J |
F1 |
| 3/16 |
5/32 |
60 |
16 |
16 |
11 |
10.4 |
10 |
7.3 |
| F2 |
Ød |
X1 |
Y1 |
X2 |
Y2 |
Orifice(ømm) |
W.G(g) |
Q'ty/inbox |
| 34 |
3.2 |
11 |
13 |
10 |
12 |
3 |
16.7 |
25 |
|
401120007400
PKG 5/16-5/32 |
| ØD1 |
ØD2 |
B |
C1 |
C2 |
ØP1 |
ØP2 |
J |
F1 |
| 5/16 |
5/32 |
62 |
18.5 |
16 |
14.4 |
10.4 |
10 |
7.3 |
| F2 |
Ød |
X1 |
Y1 |
X2 |
Y2 |
Orifice(ømm) |
W.G(g) |
Q'ty/inbox |
| 34 |
3.2 |
14 |
16 |
10 |
12 |
3 |
16.8 |
25 |
|
401120008400
PKG 5/16-3/16 |
| ØD1 |
ØD2 |
B |
C1 |
C2 |
ØP1 |
ØP2 |
J |
F1 |
| 5/16 |
3/16 |
62 |
18.5 |
17 |
14.4 |
11 |
10.6 |
9 |
| F2 |
Ød |
X1 |
Y1 |
X2 |
Y2 |
Orifice(ømm) |
W.G(g) |
Q'ty/inbox |
| 40 |
3.2 |
14 |
16 |
11 |
13 |
3.5 |
18.3 |
25 |
|
401120007500
PKG 5/16-1/4 |
| ØD1 |
ØD2 |
B |
C1 |
C2 |
ØP1 |
ØP2 |
J |
F1 |
| 5/16 |
1/4 |
79.2 |
18.5 |
17 |
14.4 |
12.4 |
12 |
9 |
| F2 |
Ød |
X1 |
Y1 |
X2 |
Y2 |
Orifice(ømm) |
W.G(g) |
Q'ty/inbox |
| 40 |
3.2 |
14 |
16 |
12 |
14 |
5 |
18.4 |
25 |
|
401120007600
PKG 3/8-1/4 |
| ØD1 |
ØD2 |
B |
C1 |
C2 |
ØP1 |
ØP2 |
J |
F1 |
| 3/8 |
1/4 |
85.2 |
21 |
17 |
17.6 |
12.4 |
12 |
9 |
| F2 |
Ød |
X1 |
Y1 |
X2 |
Y2 |
Orifice(ømm) |
W.G(g) |
Q'ty/inbox |
| 42 |
4.2 |
17 |
19 |
12 |
14 |
5 |
28.2 |
20 |
|
401120007700
PKG 3/8-5/16 |
| ØD1 |
ØD2 |
B |
C1 |
C2 |
ØP1 |
ØP2 |
J |
F1 |
| 3/8 |
5/16 |
85.2 |
21 |
18.5 |
17.6 |
14.4 |
14 |
10.5 |
| F2 |
Ød |
X1 |
Y1 |
X2 |
Y2 |
Orifice(ømm) |
W.G(g) |
Q'ty/inbox |
| 48 |
4.2 |
17 |
19 |
14 |
16 |
7 |
32.6 |
20 |
|
