PT

Male Branch Tee
TUBE : Inch / Thread : R(PT)


HOME FITTINGS ONE-TOUCH FITTING PT

* The image above may differ from the product.
TUBE : Inch / Thread : R(PT)
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

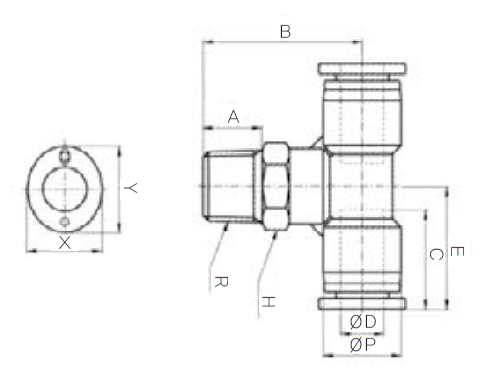

CODE MODEL ØD R ØP A B C E H X Y Orifice
(ømm)		 W.G(g) Q'ty/
inbox		 Auto CAD MDT(3D) Auto CAD R14(2D)
STEP DWG PDF
401030005411 PT 5/32-R01 5/32 R1/8 10.4 8 24.7 16 18.5 10 10 12 2.6 15 100 None None None
401030005412 PT 5/32-R02 5/32 R1/4 10.4 11 27.6 16 18.5 14 10 12 2.6 21 100 None None None
401030005413 PT 5/32-R03 5/32 R3/8 10.4 12 28.6 16 18.5 17 10 12 2.6 33 50 None None None
401030005611 PT 1/4-R01 1/4 R1/8 12.4 8 25 17 20.4 12 12 14 4.6 15.5 50 None None None
401030005612 PT 1/4-R02 1/4 R1/4 12.4 11 29 17 20.4 14 12 14 4.6 23.5 50 None None None
401030005613 PT 1/4-R03 1/4 R3/8 12.4 12 31 17 20.4 17 12 14 4.6 35.1 50 None None None
401030005614 PT 1/4-R04 1/4 R1/2 12.4 15 35 17 20.4 21 12 14 4.6 55 50 None None None
401030005811 PT 5/16-R01 5/16 R1/8 14.4 8 25.5 18.5 22.8 14 14 16 5 19.6 50 None None None
401030005812 PT 5/16-R02 5/16 R1/4 14.4 11 29.5 18.5 22.8 14 14 16 6 26.7 50 None None None
401030005813 PT 5/16-R03 5/16 R3/8 14.4 12 30.5 18.5 22.8 17 14 16 6 34.8 25 None None None
401030005814 PT 5/16-R04 5/16 R1/2 14.4 15 34.5 18.5 22.8 21 14 16 6 54 25 None None None
401030006011 PT 3/8-R01 3/8 R1/8 17.6 8 32 21 26 17 17 19 5 30 25 None None None
401030006012 PT 3/8-R02 3/8 R1/4 17.6 11 35 21 26 17 17 19 8 38.4 25 None None None
401030006013 PT 3/8-R03 3/8 R3/8 17.6 12 36 21 26 17 17 19 8 40 25 None None None
401030006014 PT 3/8-R04 3/8 R1/2 17.6 15 39 21 26 21 17 19 8 61.5 25 None None None
401030006211 PT 1/2-R01 1/2 R1/8 21.2 8 34 22.5 29 21 21 23 5 38 20 None None None
401030006212 PT 1/2-R02 1/2 R1/4 21.2 11 37 22.5 29 21 21 23 8 50.5 20 None None None
401030006213 PT 1/2-R03 1/2 R3/8 21.2 12 38 22.5 29 21 21 23 9 67.6 20 None None None
401030006214 PT 1/2-R04 1/2 R1/2 21.2 15 41 22.5 29 21 21 23 9 72 20 None None None
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

TUBE : Inch / Thread : R(PT)
(mm)
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

MODEL SPEC
401030005411
PT 5/32-R01
ØD R ØP A B C E
5/32 R1/8 10.4 8 24.7 16 18.5
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
10 10 12 2.6 15 100
401030005412
PT 5/32-R02
ØD R ØP A B C E
5/32 R1/4 10.4 11 27.6 16 18.5
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
14 10 12 2.6 21 100
401030005413
PT 5/32-R03
ØD R ØP A B C E
5/32 R3/8 10.4 12 28.6 16 18.5
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
17 10 12 2.6 33 50
401030005611
PT 1/4-R01
ØD R ØP A B C E
1/4 R1/8 12.4 8 25 17 20.4
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
12 12 14 4.6 15.5 50
401030005612
PT 1/4-R02
ØD R ØP A B C E
1/4 R1/4 12.4 11 29 17 20.4
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
14 12 14 4.6 23.5 50
401030005613
PT 1/4-R03
ØD R ØP A B C E
1/4 R3/8 12.4 12 31 17 20.4
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
17 12 14 4.6 35.1 50
401030005614
PT 1/4-R04
ØD R ØP A B C E
1/4 R1/2 12.4 15 35 17 20.4
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
21 12 14 4.6 55 50
401030005811
PT 5/16-R01
ØD R ØP A B C E
5/16 R1/8 14.4 8 25.5 18.5 22.8
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
14 14 16 5 19.6 50
401030005812
PT 5/16-R02
ØD R ØP A B C E
5/16 R1/4 14.4 11 29.5 18.5 22.8
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
14 14 16 6 26.7 50
401030005813
PT 5/16-R03
ØD R ØP A B C E
5/16 R3/8 14.4 12 30.5 18.5 22.8
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
17 14 16 6 34.8 25
401030005814
PT 5/16-R04
ØD R ØP A B C E
5/16 R1/2 14.4 15 34.5 18.5 22.8
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
21 14 16 6 54 25
401030006011
PT 3/8-R01
ØD R ØP A B C E
3/8 R1/8 17.6 8 32 21 26
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
17 17 19 5 30 25
401030006012
PT 3/8-R02
ØD R ØP A B C E
3/8 R1/4 17.6 11 35 21 26
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
17 17 19 8 38.4 25
401030006013
PT 3/8-R03
ØD R ØP A B C E
3/8 R3/8 17.6 12 36 21 26
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
17 17 19 8 40 25
401030006014
PT 3/8-R04
ØD R ØP A B C E
3/8 R1/2 17.6 15 39 21 26
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
21 17 19 8 61.5 25
401030006211
PT 1/2-R01
ØD R ØP A B C E
1/2 R1/8 21.2 8 34 22.5 29
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
21 21 23 5 38 20
401030006212
PT 1/2-R02
ØD R ØP A B C E
1/2 R1/4 21.2 11 37 22.5 29
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
21 21 23 8 50.5 20
401030006213
PT 1/2-R03
ØD R ØP A B C E
1/2 R3/8 21.2 12 38 22.5 29
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
21 21 23 9 67.6 20
401030006214
PT 1/2-R04
ØD R ØP A B C E
1/2 R1/2 21.2 15 41 22.5 29
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
21 21 23 9 72 20
