GPC

Male Straight
TUBE : Metric / Thread : R(PT)


HOME FITTINGS ONE-TOUCH FITTING GPC

* The image above may differ from the product.
TUBE : Metric / Thread : R(PT)
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

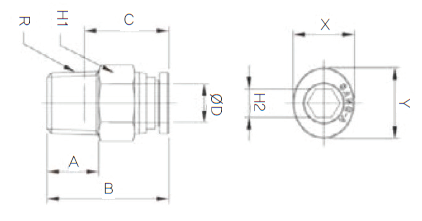

CODE MODEL øD R A B C H1 H2 X Y Orifice
(ømm)		 W.G(g) Q'ty/
inbox		 Auto CAD MDT(3D) Auto CAD R14(2D)
STEP DWG PDF
11010301 GPC 03M3 3 M3 3 20.4 14.5 8 1.5 8.6 10.8 1.2 4.5 100
11010302 GPC 03M5 3 M5 4 20.1 14.5 8 2 8.6 10.8 2 4.7 100
11010303 GPC 03M6 3 M6 5 21.1 14.5 9 2 8.6 10.8 2 6.8 100
11010401 GPC 04M3 4 M3 3 20.4 14.5 8 1.5 8.6 10.8 1.2 4.2 100
11010402 GPC 04M5 4 M5 4 20.1 14.5 8 2 8.6 10.8 2 4.5 100
11010403 GPC 04M6 4 M6 5 21.1 14.5 9 3 8.6 10.8 3 6.3 100
11010411 GPC 0401 4 R1/8 8 20.1 14.5 10 3 8.6 10.8 3 8.6 100
11010412 GPC 0402 4 R1/4 11 20.1 14.5 14 3 8.6 10.8 3 17.3 100
11010413 GPC 0403 4 R3/8 12 21.1 14.5 17 3 8.6 10.8 3 30 50
11010602 GPC 06M5 6 M5 4 21.8 15.5 11 2 11 13 2 8.3 100
11010603 GPC 06M6 6 M6 5 22.8 15.5 11 3 11 13 3 8 100
11010611 GPC 0601 6 R1/8 8 22 15.5 11 4 11 13 4 9.2 100
11010612 GPC 0602 6 R1/4 11 22.8 15.5 14 4 11 13 4 18.2 100
11010613 GPC 0603 6 R3/8 12 21.8 15.5 17 4 11 13 4 28.4 50
11010614 GPC 0604 6 R1/2 15 25.8 15.5 21 4 11 13 4 54.4 50
11010811 GPC 0801 8 R1/8 8 27.7 17.8 13 5 13 15 5 13.7 100
11010812 GPC 0802 8 R1/4 11 25.7 17.8 14 6 13 15 6 17.1 100
11010813 GPC 0803 8 R3/8 12 23.7 17.8 17 6 13 15 6 27.3 50
11010814 GPC 0804 8 R1/2 15 26.7 17.8 21 6 13 15 6 51.8 50
11011011 GPC 1001 10 R1/8 8 29.4 19.4 17 5 16 18.5 5 22.2 50
11011012 GPC 1002 10 R1/4 11 32.4 19.4 17 6 16 18.5 6 27.6 50
11011013 GPC 1003 10 R3/8 12 28.4 19.4 17 8 16 18.5 8 29.3 50
11011014 GPC 1004 10 R1/2 15 27.3 19.4 21 8 16 18.5 8 48.5 50
11011211 GPC 1201 12 R1/8 8 32.4 22.4 19 5 19.5 22.5 5 28.9 50
11011212 GPC 1202 12 R1/4 11 35.4 22.4 19 6 19.5 22.5 6 34.2 50
11011213 GPC 1203 12 R3/8 12 31.8 22.4 19 8 19.5 22.5 8 33.5 50
11011214 GPC 1204 12 R1/2 15 33.8 22.4 21 8 19.5 22.5 8 54.8 25
11011413 GPC 1403 14 R3/8 12 39 24.4 22 8 23 25 8 53.9 25
11011414 GPC 1404 14 R1/2 15 36.5 24.4 22 10 23 25 10 58.9 25
11011613 GPC 1603 16 R3/8 12 39.7 25 24 8 24 27 8 58.7 25
11011614 GPC 1604 16 R1/2 15 42.2 25 24 10 24 27 10 58.2 25
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

TUBE : Metric / Thread : R(PT)
(mm)
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

MODEL SPEC
11010301
GPC 03M3
øD R A B C H1
3 M3 3 20.4 14.5 8
H2 X Y Orifice(ømm) W.G(g) Q' ty/inbox
1.5 8.6 10.8 1.2 4.5 100
11010302
GPC 03M5
øD R A B C H1
3 M5 4 20.1 14.5 8
H2 X Y Orifice(ømm) W.G(g) Q' ty/inbox
2 8.6 10.8 2 4.7 100
11010303
GPC 03M6
øD R A B C H1
3 M6 5 21.1 14.5 9
H2 X Y Orifice(ømm) W.G(g) Q' ty/inbox
2 8.6 10.8 2 6.8 100
11010401
GPC 04M3
øD R A B C H1
4 M3 3 20.4 14.5 8
H2 X Y Orifice(ømm) W.G(g) Q' ty/inbox
1.5 8.6 10.8 1.2 4.2 100
11010402
GPC 04M5
øD R A B C H1
4 M5 4 20.1 14.5 8
H2 X Y Orifice(ømm) W.G(g) Q' ty/inbox
2 8.6 10.8 2 4.5 100
11010403
GPC 04M6
øD R A B C H1
4 M6 5 21.1 14.5 9
H2 X Y Orifice(ømm) W.G(g) Q' ty/inbox
3 8.6 10.8 3 6.3 100
11010411
GPC 0401
øD R A B C H1
4 R1/8 8 20.1 14.5 10
H2 X Y Orifice(ømm) W.G(g) Q' ty/inbox
3 8.6 10.8 3 8.6 100
11010412
GPC 0402
øD R A B C H1
4 R1/4 11 20.1 14.5 14
H2 X Y Orifice(ømm) W.G(g) Q' ty/inbox
3 8.6 10.8 3 17.3 100
11010413
GPC 0403
øD R A B C H1
4 R3/8 12 21.1 14.5 17
H2 X Y Orifice(ømm) W.G(g) Q' ty/inbox
3 8.6 10.8 3 30 50
11010602
GPC 06M5
øD R A B C H1
6 M5 4 21.8 15.5 11
H2 X Y Orifice(ømm) W.G(g) Q' ty/inbox
2 11 13 2 8.3 100
11010603
GPC 06M6
øD R A B C H1
6 M6 5 22.8 15.5 11
H2 X Y Orifice(ømm) W.G(g) Q' ty/inbox
3 11 13 3 8 100
11010611
GPC 0601
øD R A B C H1
6 R1/8 8 22 15.5 11
H2 X Y Orifice(ømm) W.G(g) Q' ty/inbox
4 11 13 4 9.2 100
11010612
GPC 0602
øD R A B C H1
6 R1/4 11 22.8 15.5 14
H2 X Y Orifice(ømm) W.G(g) Q' ty/inbox
4 11 13 4 18.2 100
11010613
GPC 0603
øD R A B C H1
6 R3/8 12 21.8 15.5 17
H2 X Y Orifice(ømm) W.G(g) Q' ty/inbox
4 11 13 4 28.4 50
11010614
GPC 0604
øD R A B C H1
6 R1/2 15 25.8 15.5 21
H2 X Y Orifice(ømm) W.G(g) Q' ty/inbox
4 11 13 4 54.4 50
11010811
GPC 0801
øD R A B C H1
8 R1/8 8 27.7 17.8 13
H2 X Y Orifice(ømm) W.G(g) Q' ty/inbox
5 13 15 5 13.7 100
11010812
GPC 0802
øD R A B C H1
8 R1/4 11 25.7 17.8 14
H2 X Y Orifice(ømm) W.G(g) Q' ty/inbox
6 13 15 6 17.1 100
11010813
GPC 0803
øD R A B C H1
8 R3/8 12 23.7 17.8 17
H2 X Y Orifice(ømm) W.G(g) Q' ty/inbox
6 13 15 6 27.3 50
11010814
GPC 0804
øD R A B C H1
8 R1/2 15 26.7 17.8 21
H2 X Y Orifice(ømm) W.G(g) Q' ty/inbox
6 13 15 6 51.8 50
11011011
GPC 1001
øD R A B C H1
10 R1/8 8 29.4 19.4 17
H2 X Y Orifice(ømm) W.G(g) Q' ty/inbox
5 16 18.5 5 22.2 50
11011012
GPC 1002
øD R A B C H1
10 R1/4 11 32.4 19.4 17
H2 X Y Orifice(ømm) W.G(g) Q' ty/inbox
6 16 18.5 6 27.6 50
11011013
GPC 1003
øD R A B C H1
10 R3/8 12 28.4 19.4 17
H2 X Y Orifice(ømm) W.G(g) Q' ty/inbox
8 16 18.5 8 29.3 50
11011014
GPC 1004
øD R A B C H1
10 R1/2 15 27.3 19.4 21
H2 X Y Orifice(ømm) W.G(g) Q' ty/inbox
8 16 18.5 8 48.5 50
11011211
GPC 1201
øD R A B C H1
12 R1/8 8 32.4 22.4 19
H2 X Y Orifice(ømm) W.G(g) Q' ty/inbox
5 19.5 22.5 5 28.9 50
11011212
GPC 1202
øD R A B C H1
12 R1/4 11 35.4 22.4 19
H2 X Y Orifice(ømm) W.G(g) Q' ty/inbox
6 19.5 22.5 6 34.2 50
11011213
GPC 1203
øD R A B C H1
12 R3/8 12 31.8 22.4 19
H2 X Y Orifice(ømm) W.G(g) Q' ty/inbox
8 19.5 22.5 8 33.5 50
11011214
GPC 1204
øD R A B C H1
12 R1/2 15 33.8 22.4 21
H2 X Y Orifice(ømm) W.G(g) Q' ty/inbox
8 19.5 22.5 8 54.8 25
11011413
GPC 1403
øD R A B C H1
14 R3/8 12 39 24.4 22
H2 X Y Orifice(ømm) W.G(g) Q' ty/inbox
8 23 25 8 53.9 25
11011414
GPC 1404
øD R A B C H1
14 R1/2 15 36.5 24.4 22
H2 X Y Orifice(ømm) W.G(g) Q' ty/inbox
10 23 25 10 58.9 25
11011613
GPC 1603
øD R A B C H1
16 R3/8 12 39.7 25 24
H2 X Y Orifice(ømm) W.G(g) Q' ty/inbox
8 24 27 8 58.7 25
11011614
GPC 1604
øD R A B C H1
16 R1/2 15 42.2 25 24
H2 X Y Orifice(ømm) W.G(g) Q' ty/inbox
10 24 27 10 58.2 25
