GPST

Male Run Tee
TUBE : Metric / Thread : R(PT)


HOME FITTINGS ONE-TOUCH FITTING GPST

* The image above may differ from the product.
TUBE : Metric / Thread : R(PT)
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

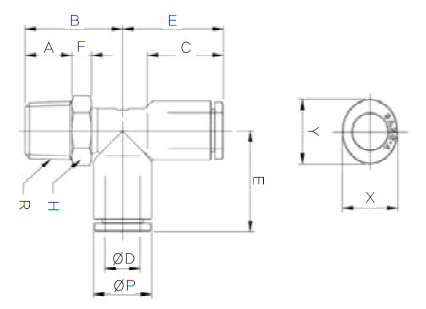

CODE MODEL øD R øP A B C E F H X Y Orifice
(ømm)		 W.G(g) Q'ty/
inbox		 Auto CAD MDT(3D) Auto CAD R14(2D)
STEP DWG PDF
11070301 GPST 03M3 3 M3 9 3 14.6 14.5 17.1 5.4 9 8.6 10.8 1.2 6.2 100
11070302 GPST 03M5 3 M5 9 4 14.6 14.5 17.1 4.4 9 8.6 10.8 2 6.4 100
11070303 GPST 03M6 3 M6 9 5 15.6 14.5 17.1 4.4 9 8.6 10.8 3 6.8 100
11070401 GPST 04M3 4 M3 9 3 14.6 14.5 17.1 5.4 9 8.6 10.8 1.2 6 100
11070402 GPST 04M5 4 M5 9 4 14.6 14.5 17.1 4.4 9 8.6 10.8 2 6.2 100
11070403 GPST 04M6 4 M6 9 5 15.6 14.5 17.1 4.4 9 8.6 10.8 3 6.6 100
11070411 GPST 0401 4 R1/8 9 8 17.8 14.5 17.1 5 10 8.6 10.8 3.2 9.5 100
11070412 GPST 0402 4 R1/4 9 11 20.8 14.5 17.1 5 14 8.6 10.8 3.2 18.6 50
11070413 GPST 0403 4 R3/8 9 12 21.8 14.5 17.1 5 17 8.6 10.8 3.2 28 50
11070602 GPST 06M5 6 M5 11.2 4 15.7 15.5 19 4.4 9 11 13 2 7.9 50
11070603 GPST 06M6 6 M6 11.2 5 16.7 15.5 19 4.4 9 11 13 3 8.4 50
11070611 GPST 0601 6 R1/8 11.2 8 18.9 15.5 19 5 10 11 13 4 11.2 50
11070612 GPST 0602 6 R1/4 11.2 11 21.9 15.5 19 5 14 11 13 4 20.4 50
11070613 GPST 0603 6 R3/8 11.2 12 22.9 15.5 19 5 17 11 13 4 29.7 50
11070614 GPST 0604 6 R1/2 11.2 15 26.9 15.5 19 6 21 11 13 4 52.1 25
11070811 GPST 0801 8 R1/8 13.6 8 20.3 17.8 23.6 5 10 13 15 5.5 14.7 50
11070812 GPST 0802 8 R1/4 13.6 11 22.8 17.8 23.6 4.5 14 13 15 5.5 23.4 50
11070813 GPST 0803 8 R3/8 13.6 12 23.8 17.8 23.6 4.5 17 13 15 5.5 32.7 25
11070814 GPST 0804 8 R1/2 13.6 15 27.8 17.8 23.6 5.5 21 13 15 5.5 55 25
11071011 GPST 1001 10 R1/8 16.3 8 23.6 19.4 25 6.5 17 16 18.5 6 26.1 25
11071012 GPST 1002 10 R1/4 16.3 11 26.6 19.4 25 6.5 17 16 18.5 8 30.9 25
11071013 GPST 1003 10 R3/8 16.3 12 26.1 19.4 25 5 17 16 18.5 9 32.9 25
11071014 GPST 1004 10 R1/2 16.3 15 29.1 19.4 25 5 21 16 18.5 9 52.5 25
11071211 GPST 1201 12 R1/8 19.7 8 25.5 22.4 32.2 6.5 17 19.5 22.5 6 36.7 20
11071212 GPST 1202 12 R1/4 19.7 11 28.5 22.4 32.2 6.5 17 19.5 22.5 8 41.4 20
11071213 GPST 1203 12 R3/8 19.7 12 28 22.4 32.2 5 17 19.5 22.5 9.5 43.4 20
11071214 GPST 1204 12 R1/2 19.7 15 31 22.4 32.2 5 21 19.5 22.5 9.5 63.1 20
11071413 GPST 1403 14 R3/8 23.5 12 35 24.4 31.9 10.5 20 23 25 11 68.8 16
11071414 GPST 1404 14 R1/2 23.5 15 37.5 24.4 31.9 10 21 23 25 12 83.1 16
11071613 GPST 1603 16 R3/8 25.6 12 36 25 34 10.5 20 24 27 11 69.1 16
11071614 GPST 1604 16 R1/2 25.6 15 38.5 25 34 10 21 24 27 13 83.4 16
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

TUBE : Metric / Thread : R(PT)
(mm)
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

MODEL SPEC
11070301
GPST 03M3
øD R øP A B C E
3 M3 9 3 14.6 14.5 17.1
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
5.4 9 8.6 10.8 1.2 6.2 100
11070302
GPST 03M5
øD R øP A B C E
3 M5 9 4 14.6 14.5 17.1
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
4.4 9 8.6 10.8 2 6.4 100
11070303
GPST 03M6
øD R øP A B C E
3 M6 9 5 15.6 14.5 17.1
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
4.4 9 8.6 10.8 3 6.8 100
11070401
GPST 04M3
øD R øP A B C E
4 M3 9 3 14.6 14.5 17.1
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
5.4 9 8.6 10.8 1.2 6 100
11070402
GPST 04M5
øD R øP A B C E
4 M5 9 4 14.6 14.5 17.1
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
4.4 9 8.6 10.8 2 6.2 100
11070403
GPST 04M6
øD R øP A B C E
4 M6 9 5 15.6 14.5 17.1
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
4.4 9 8.6 10.8 3 6.6 100
11070411
GPST 0401
øD R øP A B C E
4 R1/8 9 8 17.8 14.5 17.1
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
5 10 8.6 10.8 3.2 9.5 100
11070412
GPST 0402
øD R øP A B C E
4 R1/4 9 11 20.8 14.5 17.1
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
5 14 8.6 10.8 3.2 18.6 50
11070413
GPST 0403
øD R øP A B C E
4 R3/8 9 12 21.8 14.5 17.1
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
5 17 8.6 10.8 3.2 28 50
11070602
GPST 06M5
øD R øP A B C E
6 M5 11.2 4 15.7 15.5 19
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
4.4 9 11 13 2 7.9 50
11070603
GPST 06M6
øD R øP A B C E
6 M6 11.2 5 16.7 15.5 19
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
4.4 9 11 13 3 8.4 50
11070611
GPST 0601
øD R øP A B C E
6 R1/8 11.2 8 18.9 15.5 19
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
5 10 11 13 4 11.2 50
11070612
GPST 0602
øD R øP A B C E
6 R1/4 11.2 11 21.9 15.5 19
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
5 14 11 13 4 20.4 50
11070613
GPST 0603
øD R øP A B C E
6 R3/8 11.2 12 22.9 15.5 19
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
5 17 11 13 4 29.7 50
11070614
GPST 0604
øD R øP A B C E
6 R1/2 11.2 15 26.9 15.5 19
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
6 21 11 13 4 52.1 25
11070811
GPST 0801
øD R øP A B C E
8 R1/8 13.6 8 20.3 17.8 23.6
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
5 10 13 15 5.5 14.7 50
11070812
GPST 0802
øD R øP A B C E
8 R1/4 13.6 11 22.8 17.8 23.6
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
4.5 14 13 15 5.5 23.4 50
11070813
GPST 0803
øD R øP A B C E
8 R3/8 13.6 12 23.8 17.8 23.6
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
4.5 17 13 15 5.5 32.7 25
11070814
GPST 0804
øD R øP A B C E
8 R1/2 13.6 15 27.8 17.8 23.6
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
5.5 21 13 15 5.5 55 25
11071011
GPST 1001
øD R øP A B C E
10 R1/8 16.3 8 23.6 19.4 25
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
6.5 17 16 18.5 6 26.1 25
11071012
GPST 1002
øD R øP A B C E
10 R1/4 16.3 11 26.6 19.4 25
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
6.5 17 16 18.5 8 30.9 25
11071013
GPST 1003
øD R øP A B C E
10 R3/8 16.3 12 26.1 19.4 25
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
5 17 16 18.5 9 32.9 25
11071014
GPST 1004
øD R øP A B C E
10 R1/2 16.3 15 29.1 19.4 25
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
5 21 16 18.5 9 52.5 25
11071211
GPST 1201
øD R øP A B C E
12 R1/8 19.7 8 25.5 22.4 32.2
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
6.5 17 19.5 22.5 6 36.7 20
11071212
GPST 1202
øD R øP A B C E
12 R1/4 19.7 11 28.5 22.4 32.2
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
6.5 17 19.5 22.5 8 41.4 20
11071213
GPST 1203
øD R øP A B C E
12 R3/8 19.7 12 28 22.4 32.2
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
5 17 19.5 22.5 9.5 43.4 20
11071214
GPST 1204
øD R øP A B C E
12 R1/2 19.7 15 31 22.4 32.2
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
5 21 19.5 22.5 9.5 63.1 20
11071413
GPST 1403
øD R øP A B C E
14 R3/8 23.5 12 35 24.4 31.9
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
10.5 20 23 25 11 68.8 16
11071414
GPST 1404
øD R øP A B C E
14 R1/2 23.5 15 37.5 24.4 31.9
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
10 21 23 25 12 83.1 16
11071613
GPST 1603
øD R øP A B C E
16 R3/8 25.6 12 36 25 34
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
10.5 20 24 27 11 69.1 16
11071614
GPST 1604
øD R øP A B C E
16 R1/2 25.6 15 38.5 25 34
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
10 21 24 27 13 83.4 16
