GPST(L)

Male Run Tee
TUBE : Metric / Thread : R(PT)


HOME FITTINGS ONE-TOUCH FITTING GPST(L)

* The image above may differ from the product.
TUBE : Metric / Thread : R(PT)
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

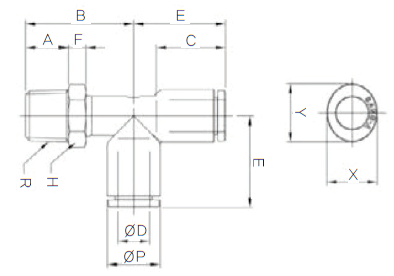

CODE MODEL øD R øP A B C E F H X Y Orifice
(ømm)		 W.G(g) Q'ty/
inbox		 Auto CAD MDT(3D) Auto CAD R14(2D)
STEP DWG PDF
11480401 GPST 04M3(L) 4 M3 9 3 17.8 14.5 17.1 5.4 9 8.6 10.8 1.2 5.4 100
11480402 GPST 04M5(L) 4 M5 9 4 17.8 14.5 17.1 4.4 9 8.6 10.8 2 5.6 100
11480403 GPST 04M6(L) 4 M6 9 5 18.8 14.5 17.1 4.4 9 8.6 10.8 3 6 100
11480411 GPST 0401(L) 4 R1/8 9 8 21 14.5 17.1 5 10 8.6 10.8 3.2 8.6 100
11480412 GPST 0402(L) 4 R1/4 9 11 24 14.5 17.1 5 14 8.6 10.8 3.2 16.9 50
11480413 GPST 0403(L) 4 R3/8 9 12 25 14.5 17.1 5 17 8.6 10.8 3.2 25.4 50
11480602 GPST 06M5(L) 6 M5 11.2 4 19.4 15.5 19 4.4 9 11 13 2 7.3 50
11480603 GPST 06M6(L) 6 M6 11.2 5 20.4 15.5 19 4.4 9 11 13 3 7.7 50
11480611 GPST 0601(L) 6 R1/8 11.2 8 22.6 15.5 19 5 10 11 13 4 10.3 50
11480612 GPST 0602(L) 6 R1/4 11.2 11 25.6 15.5 19 5 14 11 13 4 18.6 50
11480613 GPST 0603(L) 6 R3/8 11.2 12 26.6 15.5 19 5 17 11 13 4 27.1 50
11480614 GPST 0604(L) 6 R1/2 11.2 15 30.6 15.5 19 6 21 11 13 4 47.4 25
11480811 GPST 0801(L) 8 R1/8 13.6 8 25.3 17.8 23.6 5 10 13 15 5.5 12.4 50
11480812 GPST 0802(L) 8 R1/4 13.6 11 27.8 17.8 23.6 4.5 14 13 15 5.5 20.3 50
11480813 GPST 0803(L) 8 R3/8 13.6 12 28.8 17.8 23.6 4.5 17 13 15 5.5 28.7 25
11480814 GPST 0804(L) 8 R1/2 13.6 15 32.8 17.8 23.6 5.5 21 13 15 5.5 49 25
11481011 GPST 1001(L) 10 R1/8 16.3 8 29.7 19.4 25 6.5 17 16 18.5 6 23.9 25
11481012 GPST 1002(L) 10 R1/4 16.3 11 32.7 19.4 25 6.5 17 16 18.5 8 28.2 25
11481013 GPST 1003(L) 10 R3/8 16.3 12 32.2 19.4 25 5 17 16 18.5 9 30 25
11481014 GPST 1004(L) 10 R1/2 16.3 15 35.2 19.4 25 5 21 16 18.5 9 47.9 25
11481211 GPST 1201(L) 12 R1/8 19.7 8 31.4 22.4 32.2 6.5 17 19.5 22.5 6 33.3 20
11481212 GPST 1202(L) 12 R1/4 19.7 11 34.4 22.4 32.2 6.5 17 19.5 22.5 8 37.6 20
11481213 GPST 1203(L) 12 R3/8 19.7 12 33.9 22.4 32.2 5 17 19.5 22.5 9.5 39.4 20
11481214 GPST 1204(L) 12 R1/2 19.7 15 36.9 22.4 32.2 5 21 19.5 22.5 9.5 57.3 20
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

TUBE : Metric / Thread : R(PT)
(mm)
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

MODEL SPEC
11480401
GPST 04M3(L)
øD R øP A B C E
4 M3 9 3 17.8 14.5 17.1
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
5.4 9 8.6 10.8 1.2 5.4 100
11480402
GPST 04M5(L)
øD R øP A B C E
4 M5 9 4 17.8 14.5 17.1
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
4.4 9 8.6 10.8 2 5.6 100
11480403
GPST 04M6(L)
øD R øP A B C E
4 M6 9 5 18.8 14.5 17.1
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
4.4 9 8.6 10.8 3 6 100
11480411
GPST 0401(L)
øD R øP A B C E
4 R1/8 9 8 21 14.5 17.1
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
5 10 8.6 10.8 3.2 8.6 100
11480412
GPST 0402(L)
øD R øP A B C E
4 R1/4 9 11 24 14.5 17.1
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
5 14 8.6 10.8 3.2 16.9 50
11480413
GPST 0403(L)
øD R øP A B C E
4 R3/8 9 12 25 14.5 17.1
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
5 17 8.6 10.8 3.2 25.4 50
11480602
GPST 06M5(L)
øD R øP A B C E
6 M5 11.2 4 19.4 15.5 19
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
4.4 9 11 13 2 7.3 50
11480603
GPST 06M6(L)
øD R øP A B C E
6 M6 11.2 5 20.4 15.5 19
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
4.4 9 11 13 3 7.7 50
11480611
GPST 0601(L)
øD R øP A B C E
6 R1/8 11.2 8 22.6 15.5 19
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
5 10 11 13 4 10.3 50
11480612
GPST 0602(L)
øD R øP A B C E
6 R1/4 11.2 11 25.6 15.5 19
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
5 14 11 13 4 18.6 50
11480613
GPST 0603(L)
øD R øP A B C E
6 R3/8 11.2 12 26.6 15.5 19
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
5 17 11 13 4 27.1 50
11480614
GPST 0604(L)
øD R øP A B C E
6 R1/2 11.2 15 30.6 15.5 19
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
6 21 11 13 4 47.4 25
11480811
GPST 0801(L)
øD R øP A B C E
8 R1/8 13.6 8 25.3 17.8 23.6
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
5 10 13 15 5.5 12.4 50
11480812
GPST 0802(L)
øD R øP A B C E
8 R1/4 13.6 11 27.8 17.8 23.6
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
4.5 14 13 15 5.5 20.3 50
11480813
GPST 0803(L)
øD R øP A B C E
8 R3/8 13.6 12 28.8 17.8 23.6
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
4.5 17 13 15 5.5 28.7 25
11480814
GPST 0804(L)
øD R øP A B C E
8 R1/2 13.6 15 32.8 17.8 23.6
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
5.5 21 13 15 5.5 49 25
11481011
GPST 1001(L)
øD R øP A B C E
10 R1/8 16.3 8 29.7 19.4 25
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
6.5 17 16 18.5 6 23.9 25
11481012
GPST 1002(L)
øD R øP A B C E
10 R1/4 16.3 11 32.7 19.4 25
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
6.5 17 16 18.5 8 28.2 25
11481013
GPST 1003(L)
øD R øP A B C E
10 R3/8 16.3 12 32.2 19.4 25
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
5 17 16 18.5 9 30 25
11481014
GPST 1004(L)
øD R øP A B C E
10 R1/2 16.3 15 35.2 19.4 25
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
5 21 16 18.5 9 47.9 25
11481211
GPST 1201(L)
øD R øP A B C E
12 R1/8 19.7 8 31.4 22.4 32.2
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
6.5 17 19.5 22.5 6 33.3 20
11481212
GPST 1202(L)
øD R øP A B C E
12 R1/4 19.7 11 34.4 22.4 32.2
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
6.5 17 19.5 22.5 8 37.6 20
11481213
GPST 1203(L)
øD R øP A B C E
12 R3/8 19.7 12 33.9 22.4 32.2
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
5 17 19.5 22.5 9.5 39.4 20
11481214
GPST 1204(L)
øD R øP A B C E
12 R1/2 19.7 15 36.9 22.4 32.2
F H X Y Orifice(ømm) W.G(g) Q'ty/inbox
5 21 19.5 22.5 9.5 57.3 20
