GPOC

Round Male Straight
TUBE : Metric / Thread : R(PT)


HOME FITTINGS ONE-TOUCH FITTING GPOC

* The image above may differ from the product.
TUBE : Metric / Thread : R(PT)
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

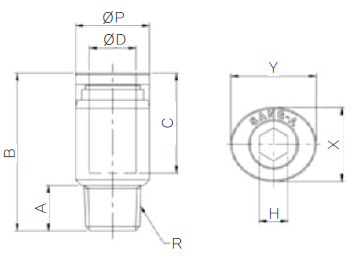

CODE MODEL øD R øP A B C H X Y Orifice
(ømm)		 W.G(g) Q'ty/
inbox		 Auto CAD MDT(3D) Auto CAD R14(2D)
STEP DWG PDF
11220301 GPOC 03M3 3 M3 8.2 3 20.4 14.5 1.5 8.6 10.8 1.2 4.1 100 [로그인] [로그인] [로그인]
11220302 GPOC 03M5 3 M5 8.2 4 20.1 14.5 2 8.6 10.8 2 4.5 100 [로그인] [로그인] [로그인]
11220303 GPOC 03M6 3 M6 8.2 5 21.1 14.5 2 8.6 10.8 2 6 100 [로그인] [로그인] [로그인]
11220401 GPOC 04M3 4 M3 8.2 3 20.4 14.5 1.5 8.6 10.8 1.2 3.9 100 [로그인] [로그인] [로그인]
11220402 GPOC 04M5 4 M5 8.2 4 20.1 14.5 2 8.6 10.8 2 4.2 100 [로그인] [로그인] [로그인]
11220403 GPOC 04M6 4 M6 8.8 5 21.1 14.5 3 8.6 10.8 3 5.5 100 [로그인] [로그인] [로그인]
11220411 GPOC 0401 4 R1/8 10 8 20.1 14.5 3 8.6 10.8 3 8 100 [로그인] [로그인] [로그인]
11220412 GPOC 0402 4 R1/4 13.5 11 20.1 14.5 3 8.6 10.8 3 16.6 100 [로그인] [로그인] [로그인]
11220413 GPOC 0403 4 R3/8 17 12 21.1 14.5 3 8.6 10.8 3 29.2 50 [로그인] [로그인] [로그인]
11220602 GPOC 06M5 6 M5 11 4 21.8 15.5 2 11 13 2 7.2 100 [로그인] [로그인] [로그인]
11220603 GPOC 06M6 6 M6 11 5 22.8 15.5 3 11 13 3 7.8 100 [로그인] [로그인] [로그인]
11220611 GPOC 0601 6 R1/8 11 8 22 15.5 4 11 13 4 8.6 100 [로그인] [로그인] [로그인]
11220612 GPOC 0602 6 R1/4 13.5 11 22.8 15.5 4 11 13 4 16.8 100 [로그인] [로그인] [로그인]
11220613 GPOC 0603 6 R3/8 17 12 21.8 15.5 4 11 13 4 27.8 50 [로그인] [로그인] [로그인]
11220811 GPOC 0801 8 R1/8 13 8 27.7 17.8 5 13 15 5 13.1 100 [로그인] [로그인] [로그인]
11220812 GPOC 0802 8 R1/4 13.5 11 25.7 17.8 6 13 15 6 15.5 100 [로그인] [로그인] [로그인]
11220813 GPOC 0803 8 R3/8 17 12 23.7 17.8 6 13 15 6 25.9 50 [로그인] [로그인] [로그인]
11220814 GPOC 0804 8 R1/2 21 15 26.7 17.8 6 13 15 6 50.5 50 [로그인] [로그인] [로그인]
11221011 GPOC 1001 10 R1/8 15.5 8 29.4 19.4 5 16 18.5 5 18 50 [로그인] [로그인] [로그인]
11221012 GPOC 1002 10 R1/4 15.5 11 32.4 19.4 6 16 18.5 6 23.3 50 [로그인] [로그인] [로그인]
11221013 GPOC 1003 10 R3/8 17 12 28.4 19.4 8 16 18.5 8 25.7 50 [로그인] [로그인] [로그인]
11221014 GPOC 1004 10 R1/2 21 15 27.3 19.4 8 16 18.5 8 46.7 50 [로그인] [로그인] [로그인]
11221211 GPOC 1201 12 R1/8 18.8 8 32.4 22.4 5 19.5 22.5 5 24.5 50 [로그인] [로그인] [로그인]
11221212 GPOC 1202 12 R1/4 18.8 11 35.4 22.4 6 19.5 22.5 6 29.7 50 [로그인] [로그인] [로그인]
11221213 GPOC 1203 12 R3/8 18.8 12 31.8 22.4 8 19.5 22.5 8 30.2 50 [로그인] [로그인] [로그인]
11221214 GPOC 1204 12 R1/2 21 15 33.8 22.4 8 19.5 22.5 8 50.6 25 [로그인] [로그인] [로그인]
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

TUBE : Metric / Thread : R(PT)
(mm)
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

MODEL SPEC
11220301
GPOC 03M3
øD R øP A B C
3 M3 8.2 3 20.4 14.5
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
1.5 8.6 10.8 1.2 4.1 100
11220302
GPOC 03M5
øD R øP A B C
3 M5 8.2 4 20.1 14.5
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
2 8.6 10.8 2 4.5 100
11220303
GPOC 03M6
øD R øP A B C
3 M6 8.2 5 21.1 14.5
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
2 8.6 10.8 2 6 100
11220401
GPOC 04M3
øD R øP A B C
4 M3 8.2 3 20.4 14.5
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
1.5 8.6 10.8 1.2 3.9 100
11220402
GPOC 04M5
øD R øP A B C
4 M5 8.2 4 20.1 14.5
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
2 8.6 10.8 2 4.2 100
11220403
GPOC 04M6
øD R øP A B C
4 M6 8.8 5 21.1 14.5
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
3 8.6 10.8 3 5.5 100
11220411
GPOC 0401
øD R øP A B C
4 R1/8 10 8 20.1 14.5
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
3 8.6 10.8 3 8 100
11220412
GPOC 0402
øD R øP A B C
4 R1/4 13.5 11 20.1 14.5
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
3 8.6 10.8 3 16.6 100
11220413
GPOC 0403
øD R øP A B C
4 R3/8 17 12 21.1 14.5
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
3 8.6 10.8 3 29.2 50
11220602
GPOC 06M5
øD R øP A B C
6 M5 11 4 21.8 15.5
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
2 11 13 2 7.2 100
11220603
GPOC 06M6
øD R øP A B C
6 M6 11 5 22.8 15.5
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
3 11 13 3 7.8 100
11220611
GPOC 0601
øD R øP A B C
6 R1/8 11 8 22 15.5
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
4 11 13 4 8.6 100
11220612
GPOC 0602
øD R øP A B C
6 R1/4 13.5 11 22.8 15.5
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
4 11 13 4 16.8 100
11220613
GPOC 0603
øD R øP A B C
6 R3/8 17 12 21.8 15.5
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
4 11 13 4 27.8 50
11220811
GPOC 0801
øD R øP A B C
8 R1/8 13 8 27.7 17.8
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
5 13 15 5 13.1 100
11220812
GPOC 0802
øD R øP A B C
8 R1/4 13.5 11 25.7 17.8
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
6 13 15 6 15.5 100
11220813
GPOC 0803
øD R øP A B C
8 R3/8 17 12 23.7 17.8
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
6 13 15 6 25.9 50
11220814
GPOC 0804
øD R øP A B C
8 R1/2 21 15 26.7 17.8
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
6 13 15 6 50.5 50
11221011
GPOC 1001
øD R øP A B C
10 R1/8 15.5 8 29.4 19.4
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
5 16 18.5 5 18 50
11221012
GPOC 1002
øD R øP A B C
10 R1/4 15.5 11 32.4 19.4
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
6 16 18.5 6 23.3 50
11221013
GPOC 1003
øD R øP A B C
10 R3/8 17 12 28.4 19.4
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
8 16 18.5 8 25.7 50
11221014
GPOC 1004
øD R øP A B C
10 R1/2 21 15 27.3 19.4
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
8 16 18.5 8 46.7 50
11221211
GPOC 1201
øD R øP A B C
12 R1/8 18.8 8 32.4 22.4
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
5 19.5 22.5 5 24.5 50
11221212
GPOC 1202
øD R øP A B C
12 R1/4 18.8 11 35.4 22.4
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
6 19.5 22.5 6 29.7 50
11221213
GPOC 1203
øD R øP A B C
12 R3/8 18.8 12 31.8 22.4
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
8 19.5 22.5 8 30.2 50
11221214
GPOC 1204
øD R øP A B C
12 R1/2 21 15 33.8 22.4
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
8 19.5 22.5 8 50.6 25
