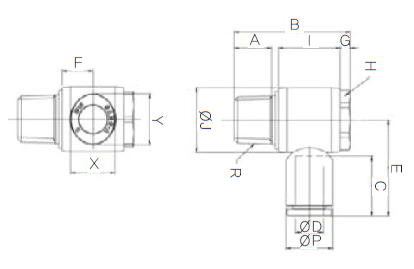

TUBE : Metric / Thread : R(PT)
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| CODE |
MODEL |
øD |
R |
øP |
A |
B |
C |
E |
F |
G |
H |
I |
øJ |
X |
Y |
Orifice
(ømm) |
W.G(g) |
Q'ty/
inbox |
Auto CAD MDT(3D) |
Auto CAD R14(2D) |
| STEP |
DWG |
PDF |
| 11250302 |
GPH 03M5 |
3 |
M5 |
9 |
3.5 |
17.8 |
14.5 |
19.5 |
6.6 |
2.5 |
8 |
11.8 |
10 |
8.6 |
10.8 |
2 |
6 |
100 |
[로그인]
|
[로그인]
|
[로그인]
|
| 11250402 |
GPH 04M5 |
4 |
M5 |
9 |
3.5 |
17.8 |
14.5 |
19.5 |
6.6 |
2.5 |
8 |
11.8 |
10 |
8.6 |
10.8 |
2 |
5.9 |
100 |
[로그인]
|
[로그인]
|
[로그인]
|
| 11250411 |
GPH 0401 |
4 |
R1/8 |
9 |
8 |
26.5 |
14.5 |
21.5 |
7.3 |
2.5 |
13 |
14.5 |
14 |
8.6 |
10.8 |
3.2 |
16.1 |
50 |
[로그인]
|
[로그인]
|
[로그인]
|
| 11250412 |
GPH 0402 |
4 |
R1/4 |
9 |
11 |
34 |
14.5 |
24 |
9 |
3 |
17 |
18 |
19 |
8.6 |
10.8 |
3.2 |
31.4 |
50 |
[로그인]
|
[로그인]
|
[로그인]
|
| 11250413 |
GPH 0403 |
4 |
R3/8 |
9 |
12 |
39.8 |
14.5 |
25.7 |
10.5 |
4 |
21 |
21 |
22.4 |
8.6 |
10.8 |
3.2 |
52.6 |
50 |
[로그인]
|
[로그인]
|
[로그인]
|
| 11250602 |
GPH 06M5 |
6 |
M5 |
11.2 |
3.5 |
17.8 |
15.5 |
20.5 |
7.1 |
2.5 |
8 |
11.8 |
10 |
8.6 |
10.8 |
2 |
6.7 |
100 |
[로그인]
|
[로그인]
|
[로그인]
|
| 11250611 |
GPH 0601 |
6 |
R1/8 |
11.2 |
8 |
26.5 |
15.5 |
22.5 |
7.3 |
2.5 |
13 |
14.5 |
14 |
11 |
13 |
5 |
16.9 |
50 |
[로그인]
|
[로그인]
|
[로그인]
|
| 11250612 |
GPH 0602 |
6 |
R1/4 |
11.2 |
11 |
34 |
15.5 |
25 |
9 |
3 |
17 |
18 |
19 |
11 |
13 |
5 |
32.2 |
50 |
[로그인]
|
[로그인]
|
[로그인]
|
| 11250613 |
GPH 0603 |
6 |
R3/8 |
11.2 |
12 |
39.8 |
15.5 |
26.7 |
10.5 |
4 |
21 |
21 |
22.4 |
11 |
13 |
5 |
53.3 |
25 |
[로그인]
|
[로그인]
|
[로그인]
|
| 11250811 |
GPH 0801 |
8 |
R1/8 |
13.6 |
8 |
26.5 |
17.8 |
25.6 |
8 |
2.5 |
13 |
14.5 |
14 |
13 |
15 |
6 |
18.1 |
50 |
[로그인]
|
[로그인]
|
[로그인]
|
| 11250812 |
GPH 0802 |
8 |
R1/4 |
13.6 |
11 |
34 |
17.8 |
28.1 |
9 |
3 |
17 |
18 |
19 |
13 |
15 |
7 |
33.5 |
50 |
[로그인]
|
[로그인]
|
[로그인]
|
| 11250813 |
GPH 0803 |
8 |
R3/8 |
13.6 |
12 |
39.8 |
17.8 |
29.8 |
10.5 |
4 |
21 |
21 |
22.4 |
13 |
15 |
7 |
53.8 |
25 |
[로그인]
|
[로그인]
|
[로그인]
|
| 11250814 |
GPH 0804 |
8 |
R1/2 |
13.6 |
15 |
44.8 |
17.8 |
32.1 |
11 |
5 |
24 |
22 |
27 |
13 |
15 |
7 |
89.2 |
25 |
[로그인]
|
[로그인]
|
[로그인]
|
| 11251012 |
GPH 1002 |
10 |
R1/4 |
16.3 |
11 |
34 |
19.4 |
28.9 |
9.7 |
3 |
17 |
18 |
19 |
16 |
18.5 |
8 |
36.7 |
25 |
[로그인]
|
[로그인]
|
[로그인]
|
| 11251013 |
GPH 1003 |
10 |
R3/8 |
16.3 |
12 |
39.8 |
19.4 |
30.6 |
10.5 |
4 |
21 |
21 |
22.4 |
16 |
18.5 |
9 |
56 |
25 |
[로그인]
|
[로그인]
|
[로그인]
|
| 11251014 |
GPH 1004 |
10 |
R1/2 |
16.3 |
15 |
44.8 |
19.4 |
32.9 |
11 |
5 |
24 |
22 |
27 |
16 |
18.5 |
9 |
90.4 |
20 |
[로그인]
|
[로그인]
|
[로그인]
|
| 11251213 |
GPH 1203 |
12 |
R3/8 |
19.7 |
12 |
39.8 |
22.4 |
35.9 |
11.9 |
4 |
21 |
21 |
22.4 |
19.5 |
22.5 |
9.2 |
60.2 |
25 |
[로그인]
|
[로그인]
|
[로그인]
|
| 11251214 |
GPH 1204 |
12 |
R1/2 |
19.7 |
15 |
44.8 |
22.4 |
38.2 |
11.9 |
5 |
24 |
22 |
27 |
19.5 |
22.5 |
9.5 |
94.6 |
20 |
[로그인]
|
[로그인]
|
[로그인]
|
