FITTINGS > ONE-TOUCH FITTING

GPMF

Bulkhead Female Straight

TUBE : Metric / Thread : R(PT)

HOME FITTINGS ONE-TOUCH FITTING GPMF

* The image above may differ from the product.

TUBE : Metric / Thread : R(PT)

(mm)

※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

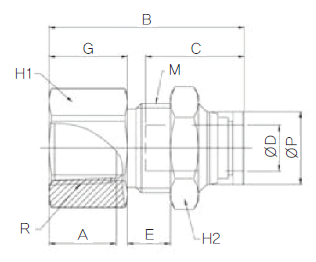

CODE	MODEL	øD	Rc	øP	M	G	A	B	C	E	H1	H2	Orifice (ømm)	W.G(g)	Q'ty/ inbox	Auto CAD MDT(3D)	Auto CAD R14(2D)
CODE	MODEL	øD	Rc	øP	M	G	A	B	C	E	H1	H2	Orifice (ømm)	W.G(g)	Q'ty/ inbox	STEP	DWG	PDF
11200421	GPMF 0401	4	Rc1/8	8.8	M12×1.0P	11	9	25.1	14.5	3.4	14	14	3.2	18.3	100	[로그인]	[로그인]	[로그인]
11200422	GPMF 0402	4	Rc1/4	8.8	M12×1.0P	14	12	28.1	14.5	3.4	17	14	3.2	26	50	[로그인]	[로그인]	[로그인]
11200423	GPMF 0403	4	Rc3/8	8.8	M12×1.0P	15	13	29.1	14.5	3.4	19	14	3.2	27.5	50	[로그인]	[로그인]	[로그인]
11200621	GPMF 0601	6	Rc1/8	11	M14×1.0P	9	9	26.3	15.5	6	17	17	5	26.6	50	[로그인]	[로그인]	[로그인]
11200622	GPMF 0602	6	Rc1/4	11	M14×1.0P	14	12	31.3	15.5	6	17	17	5	31.4	50	[로그인]	[로그인]	[로그인]
11200623	GPMF 0603	6	Rc3/8	11	M14×1.0P	15	13	32.3	15.5	6	19	17	5	32.9	50	[로그인]	[로그인]	[로그인]
11200821	GPMF 0801	8	Rc1/8	13	M16×1.0P	8	9	28.9	17.8	7.7	19	19	7	39.9	50	[로그인]	[로그인]	[로그인]
11200822	GPMF 0802	8	Rc1/4	13	M16×1.0P	14	12	34.9	17.8	7.7	19	19	7	44.8	50	[로그인]	[로그인]	[로그인]
11200823	GPMF 0803	8	Rc3/8	13	M16×1.0P	15	13	35.9	17.8	7.7	19	19	7	41.8	50	[로그인]	[로그인]	[로그인]
11200824	GPMF 0804	8	Rc1/2	13	M16×1.0P	18	16	38.9	17.8	7.7	24	19	7	59.7	25	[로그인]	[로그인]	[로그인]
11201021	GPMF 1001	10	Rc1/8	15.5	M20×1.0P	10	9	29.3	19.4	5.7	22	24	7	54.8	25	[로그인]	[로그인]	[로그인]
11201022	GPMF 1002	10	Rc1/4	15.5	M20×1.0P	13	12	32.3	19.4	5.7	22	24	9	59.7	25	[로그인]	[로그인]	[로그인]
11201023	GPMF 1003	10	Rc3/8	15.5	M20×1.0P	15	13	34.3	19.4	5.7	22	24	9	58.3	25	[로그인]	[로그인]	[로그인]
11201024	GPMF 1004	10	Rc1/2	15.5	M20×1.0P	18	16	37.3	19.4	5.7	24	24	9	62.1	25	[로그인]	[로그인]	[로그인]
11201221	GPMF 1201	12	Rc1/8	18.8	M22×1.0P	9	9	32.4	22.4	8.2	24	26	8	69.4	25	[로그인]	[로그인]	[로그인]
11201222	GPMF 1202	12	Rc1/4	18.8	M22×1.0P	12	12	35.4	22.4	8.2	24	26	10	76.4	25	[로그인]	[로그인]	[로그인]
11201223	GPMF 1203	12	Rc3/8	18.8	M22×1.0P	14	13	37.4	22.4	8.2	24	26	10	76.1	25	[로그인]	[로그인]	[로그인]
11201224	GPMF 1204	12	Rc1/2	18.8	M22×1.0P	18	16	41.4	22.4	8.2	24	26	10	74.1	25	[로그인]	[로그인]	[로그인]

※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

TUBE : Metric / Thread : R(PT)

(mm)

※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

MODEL

SPEC

11200421
GPMF 0401

øD	Rc	øP	M	G	A	B
4	Rc1/8	8.8	M12×1.0P	11	9	25.1

C	E	H1	H2	Orifice(ømm)	W.G(g)	Q'ty/inbox
14.5	3.4	14	14	3.2	18.3	100

11200422
GPMF 0402

øD	Rc	øP	M	G	A	B
4	Rc1/4	8.8	M12×1.0P	14	12	28.1

C	E	H1	H2	Orifice(ømm)	W.G(g)	Q'ty/inbox
14.5	3.4	17	14	3.2	26	50

11200423
GPMF 0403

øD	Rc	øP	M	G	A	B
4	Rc3/8	8.8	M12×1.0P	15	13	29.1

C	E	H1	H2	Orifice(ømm)	W.G(g)	Q'ty/inbox
14.5	3.4	19	14	3.2	27.5	50

11200621
GPMF 0601

øD	Rc	øP	M	G	A	B
6	Rc1/8	11	M14×1.0P	9	9	26.3

C	E	H1	H2	Orifice(ømm)	W.G(g)	Q'ty/inbox
15.5	6	17	17	5	26.6	50

11200622
GPMF 0602

øD	Rc	øP	M	G	A	B
6	Rc1/4	11	M14×1.0P	14	12	31.3

C	E	H1	H2	Orifice(ømm)	W.G(g)	Q'ty/inbox
15.5	6	17	17	5	31.4	50

11200623
GPMF 0603

øD	Rc	øP	M	G	A	B
6	Rc3/8	11	M14×1.0P	15	13	32.3

C	E	H1	H2	Orifice(ømm)	W.G(g)	Q'ty/inbox
15.5	6	19	17	5	32.9	50

11200821
GPMF 0801

øD	Rc	øP	M	G	A	B
8	Rc1/8	13	M16×1.0P	8	9	28.9

C	E	H1	H2	Orifice(ømm)	W.G(g)	Q'ty/inbox
17.8	7.7	19	19	7	39.9	50

11200822
GPMF 0802

øD	Rc	øP	M	G	A	B
8	Rc1/4	13	M16×1.0P	14	12	34.9

C	E	H1	H2	Orifice(ømm)	W.G(g)	Q'ty/inbox
17.8	7.7	19	19	7	44.8	50

11200823
GPMF 0803

øD	Rc	øP	M	G	A	B
8	Rc3/8	13	M16×1.0P	15	13	35.9

C	E	H1	H2	Orifice(ømm)	W.G(g)	Q'ty/inbox
17.8	7.7	19	19	7	41.8	50

11200824
GPMF 0804

øD	Rc	øP	M	G	A	B
8	Rc1/2	13	M16×1.0P	18	16	38.9

C	E	H1	H2	Orifice(ømm)	W.G(g)	Q'ty/inbox
17.8	7.7	24	19	7	59.7	25

11201021
GPMF 1001

øD	Rc	øP	M	G	A	B
10	Rc1/8	15.5	M20×1.0P	10	9	29.3

C	E	H1	H2	Orifice(ømm)	W.G(g)	Q'ty/inbox
19.4	5.7	22	24	7	54.8	25

11201022
GPMF 1002

øD	Rc	øP	M	G	A	B
10	Rc1/4	15.5	M20×1.0P	13	12	32.3

C	E	H1	H2	Orifice(ømm)	W.G(g)	Q'ty/inbox
19.4	5.7	22	24	9	59.7	25

11201023
GPMF 1003

øD	Rc	øP	M	G	A	B
10	Rc3/8	15.5	M20×1.0P	15	13	34.3

C	E	H1	H2	Orifice(ømm)	W.G(g)	Q'ty/inbox
19.4	5.7	22	24	9	58.3	25

11201024
GPMF 1004

øD	Rc	øP	M	G	A	B
10	Rc1/2	15.5	M20×1.0P	18	16	37.3

C	E	H1	H2	Orifice(ømm)	W.G(g)	Q'ty/inbox
19.4	5.7	24	24	9	62.1	25

11201221
GPMF 1201

øD	Rc	øP	M	G	A	B
12	Rc1/8	18.8	M22×1.0P	9	9	32.4

C	E	H1	H2	Orifice(ømm)	W.G(g)	Q'ty/inbox
22.4	8.2	24	26	8	69.4	25

11201222
GPMF 1202

øD	Rc	øP	M	G	A	B
12	Rc1/4	18.8	M22×1.0P	12	12	35.4

C	E	H1	H2	Orifice(ømm)	W.G(g)	Q'ty/inbox
22.4	8.2	24	26	10	76.4	25

11201223
GPMF 1203

øD	Rc	øP	M	G	A	B
12	Rc3/8	18.8	M22×1.0P	14	13	37.4

C	E	H1	H2	Orifice(ømm)	W.G(g)	Q'ty/inbox
22.4	8.2	24	26	10	76.1	25

11201224
GPMF 1204

øD	Rc	øP	M	G	A	B
12	Rc1/2	18.8	M22×1.0P	18	16	41.4

C	E	H1	H2	Orifice(ømm)	W.G(g)	Q'ty/inbox
22.4	8.2	24	26	10	74.1	25
