Products

Experience the best combination of technology and quality with respect to human beings and technology advantages.

GPLL

Extended Male Elbow
TUBE : Metric / Thread : R(PT)


HOME FITTINGS ONE-TOUCH FITTING GPLL

* The image above may differ from the product.
TUBE : Metric / Thread : R(PT)
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

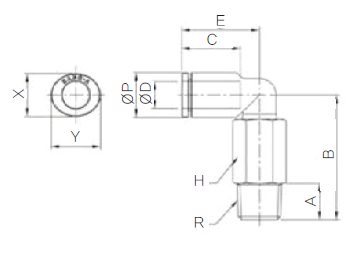

CODE MODEL øD R ØP A B C E H X Y Orifice
(ømm)		 W.G(g) Q'ty/
inbox		 Auto CAD MDT(3D) Auto CAD R14(2D)
STEP DWG PDF
11100301 GPLL 03M3 3 M3 9 3 27.1 14.5 17.1 9 8.6 10.8 1.2 10.7 100 [로그인] [로그인] [로그인]
11100302 GPLL 03M5 3 M5 9 4 27.1 14.5 17.1 9 8.6 10.8 2 10.7 100 [로그인] [로그인] [로그인]
11100401 GPLL 04M3 4 M3 9 3 27.1 14.5 17.1 9 8.6 10.8 1.2 10.5 100 [로그인] [로그인] [로그인]
11100402 GPLL 04M5 4 M5 9 4 27.1 14.5 17.1 9 8.6 10.8 2 10.5 100 [로그인] [로그인] [로그인]
11100403 GPLL 04M6 4 M6 9 5 28.1 14.5 17.1 9 8.6 10.8 3 11 100 [로그인] [로그인] [로그인]
11100411 GPLL 0401 4 R1/8 9 8 30.3 14.5 17.1 10 8.6 10.8 3.2 14.7 50 [로그인] [로그인] [로그인]
11100412 GPLL 0402 4 R1/4 9 11 33.3 14.5 17.1 14 8.6 10.8 3.2 31 50 [로그인] [로그인] [로그인]
11100413 GPLL 0403 4 R3/8 9 12 34.3 14.5 17.1 17 8.6 10.8 3.2 44.4 50 [로그인] [로그인] [로그인]
11100602 GPLL 06M5 6 M5 11.2 4 28.2 15.5 18 9 11 13 2 11.4 50 [로그인] [로그인] [로그인]
11100603 GPLL 06M6 6 M6 11.2 5 29.2 15.5 18 9 11 13 3 11.8 50 [로그인] [로그인] [로그인]
11100611 GPLL 0601 6 R1/8 11.2 8 31.4 15.5 18 10 11 13 4 15.5 50 [로그인] [로그인] [로그인]
11100612 GPLL 0602 6 R1/4 11.2 11 34.4 15.5 18 14 11 13 4 31.8 50 [로그인] [로그인] [로그인]
11100613 GPLL 0603 6 R3/8 11.2 12 35.4 15.5 18 17 11 13 4 45.2 50 [로그인] [로그인] [로그인]
11100811 GPLL 0801 8 R1/8 13.6 8 35.3 17.8 23.6 10 13 15 5.5 18.6 50 [로그인] [로그인] [로그인]
11100812 GPLL 0802 8 R1/4 13.6 11 37.8 17.8 23.6 14 13 15 5.5 35.8 50 [로그인] [로그인] [로그인]
11100813 GPLL 0803 8 R3/8 13.6 12 38.8 17.8 23.6 17 13 15 5.5 50 25 [로그인] [로그인] [로그인]
11100814 GPLL 0804 8 R1/2 13.6 15 42.8 17.8 23.6 21 13 15 5.5 84.1 20 [로그인] [로그인] [로그인]
11101011 GPLL 1001 10 R1/8 16.3 8 44.8 19.4 25 17 16 18.5 6 55 25 [로그인] [로그인] [로그인]
11101012 GPLL 1002 10 R1/4 16.3 11 47.8 19.4 25 17 16 18.5 8 59.4 25 [로그인] [로그인] [로그인]
11101013 GPLL 1003 10 R3/8 16.3 12 47.3 19.4 25 17 16 18.5 9 58.2 25 [로그인] [로그인] [로그인]
11101014 GPLL 1004 10 R1/2 16.3 15 50.3 19.4 25 21 16 18.5 9 94.4 20 [로그인] [로그인] [로그인]
11101211 GPLL 1201 12 R1/8 19.7 8 46.65 22.4 32.2 17 19.5 22.5 6 60.6 25 [로그인] [로그인] [로그인]
11101212 GPLL 1202 12 R1/4 19.7 11 49.65 22.4 32.2 17 19.5 22.5 8 65 25 [로그인] [로그인] [로그인]
11101213 GPLL 1203 12 R3/8 19.7 12 49.15 22.4 32.2 17 19.5 22.5 9.5 63.8 20 [로그인] [로그인] [로그인]
11101214 GPLL 1204 12 R1/2 19.7 15 52.15 22.4 32.2 21 19.5 22.5 9.5 100 20 [로그인] [로그인] [로그인]
11101413 GPLL 1403 14 R3/8 23.5 12 62.55 24.4 31.9 20 23 25 11 117.4 16 [로그인] [로그인] [로그인]
11101414 GPLL 1404 14 R1/2 23.5 15 65.05 24.4 31.9 21 23 25 12 128.4 16 [로그인] [로그인] [로그인]
11101614 GPLL 1604 16 R1/2 25.6 15 66.1 25 34 21 24 27 13 128.6 12 [로그인] [로그인] [로그인]
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

TUBE : Metric / Thread : R(PT)
(mm)
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

MODEL SPEC
11100301
GPLL 03M3
øD R ØP A B C E
3 M3 9 3 27.1 14.5 17.1
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
9 8.6 10.8 1.2 10.7 100
11100302
GPLL 03M5
øD R ØP A B C E
3 M5 9 4 27.1 14.5 17.1
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
9 8.6 10.8 2 10.7 100
11100401
GPLL 04M3
øD R ØP A B C E
4 M3 9 3 27.1 14.5 17.1
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
9 8.6 10.8 1.2 10.5 100
11100402
GPLL 04M5
øD R ØP A B C E
4 M5 9 4 27.1 14.5 17.1
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
9 8.6 10.8 2 10.5 100
11100403
GPLL 04M6
øD R ØP A B C E
4 M6 9 5 28.1 14.5 17.1
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
9 8.6 10.8 3 11 100
11100411
GPLL 0401
øD R ØP A B C E
4 R1/8 9 8 30.3 14.5 17.1
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
10 8.6 10.8 3.2 14.7 50
11100412
GPLL 0402
øD R ØP A B C E
4 R1/4 9 11 33.3 14.5 17.1
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
14 8.6 10.8 3.2 31 50
11100413
GPLL 0403
øD R ØP A B C E
4 R3/8 9 12 34.3 14.5 17.1
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
17 8.6 10.8 3.2 44.4 50
11100602
GPLL 06M5
øD R ØP A B C E
6 M5 11.2 4 28.2 15.5 18
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
9 11 13 2 11.4 50
11100603
GPLL 06M6
øD R ØP A B C E
6 M6 11.2 5 29.2 15.5 18
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
9 11 13 3 11.8 50
11100611
GPLL 0601
øD R ØP A B C E
6 R1/8 11.2 8 31.4 15.5 18
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
10 11 13 4 15.5 50
11100612
GPLL 0602
øD R ØP A B C E
6 R1/4 11.2 11 34.4 15.5 18
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
14 11 13 4 31.8 50
11100613
GPLL 0603
øD R ØP A B C E
6 R3/8 11.2 12 35.4 15.5 18
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
17 11 13 4 45.2 50
11100811
GPLL 0801
øD R ØP A B C E
8 R1/8 13.6 8 35.3 17.8 23.6
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
10 13 15 5.5 18.6 50
11100812
GPLL 0802
øD R ØP A B C E
8 R1/4 13.6 11 37.8 17.8 23.6
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
14 13 15 5.5 35.8 50
11100813
GPLL 0803
øD R ØP A B C E
8 R3/8 13.6 12 38.8 17.8 23.6
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
17 13 15 5.5 50 25
11100814
GPLL 0804
øD R ØP A B C E
8 R1/2 13.6 15 42.8 17.8 23.6
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
21 13 15 5.5 84.1 20
11101011
GPLL 1001
øD R ØP A B C E
10 R1/8 16.3 8 44.8 19.4 25
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
17 16 18.5 6 55 25
11101012
GPLL 1002
øD R ØP A B C E
10 R1/4 16.3 11 47.8 19.4 25
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
17 16 18.5 8 59.4 25
11101013
GPLL 1003
øD R ØP A B C E
10 R3/8 16.3 12 47.3 19.4 25
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
17 16 18.5 9 58.2 25
11101014
GPLL 1004
øD R ØP A B C E
10 R1/2 16.3 15 50.3 19.4 25
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
21 16 18.5 9 94.4 20
11101211
GPLL 1201
øD R ØP A B C E
12 R1/8 19.7 8 46.65 22.4 32.2
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
17 19.5 22.5 6 60.6 25
11101212
GPLL 1202
øD R ØP A B C E
12 R1/4 19.7 11 49.65 22.4 32.2
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
17 19.5 22.5 8 65 25
11101213
GPLL 1203
øD R ØP A B C E
12 R3/8 19.7 12 49.15 22.4 32.2
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
17 19.5 22.5 9.5 63.8 20
11101214
GPLL 1204
øD R ØP A B C E
12 R1/2 19.7 15 52.15 22.4 32.2
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
21 19.5 22.5 9.5 100 20
11101413
GPLL 1403
øD R ØP A B C E
14 R3/8 23.5 12 62.55 24.4 31.9
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
20 23 25 11 117.4 16
11101414
GPLL 1404
øD R ØP A B C E
14 R1/2 23.5 15 65.05 24.4 31.9
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
21 23 25 12 128.4 16
11101614
GPLL 1604
øD R ØP A B C E
16 R1/2 25.6 15 66.1 25 34
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
21 24 27 13 128.6 12
