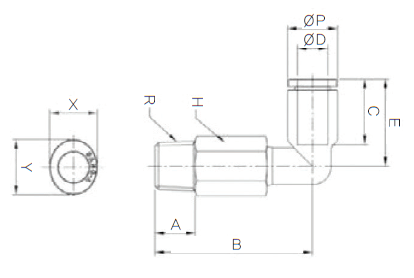

GPLL(L)

Extended Male Elbow
TUBE : Metric / Thread : R(PT)


HOME FITTINGS ONE-TOUCH FITTING GPLL(L)

* The image above may differ from the product.
TUBE : Metric / Thread : R(PT)
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
CODE MODEL øD R ØP A B C E H X Y Orifice
(ømm)		 W.G(g) Q'ty/
inbox		 Auto CAD MDT(3D) Auto CAD R14(2D)
STEP DWG PDF
11470401 GPLL 04M3(L) 4 M3 9 3 30.3 14.5 17.1 9 8.6 10.8 1.2 9.6 100 [로그인] [로그인] [로그인]
11470402 GPLL 04M5(L) 4 M5 9 4 30.3 14.5 17.1 9 8.6 10.8 2 9.6 100 [로그인] [로그인] [로그인]
11470403 GPLL 04M6(L) 4 M6 9 5 31.3 14.5 17.1 9 8.6 10.8 3 10.1 100 [로그인] [로그인] [로그인]
11470411 GPLL 0401(L) 4 R1/8 9 8 33.5 14.5 17.1 10 8.6 10.8 3.2 13.4 50 [로그인] [로그인] [로그인]
11470412 GPLL 0402(L) 4 R1/4 9 11 36.5 14.5 17.1 14 8.6 10.8 3.2 28.2 50 [로그인] [로그인] [로그인]
11470413 GPLL 0403(L) 4 R3/8 9 12 37.5 14.5 17.1 17 8.6 10.8 3.2 40.4 50 [로그인] [로그인] [로그인]
11470602 GPLL 06M5(L) 6 M5 11.2 4 31.9 15.5 18 9 11 13 2 10.6 50 [로그인] [로그인] [로그인]
11470603 GPLL 06M6(L) 6 M6 11.2 5 32.9 15.5 18 9 11 13 3 11.1 50 [로그인] [로그인] [로그인]
11470611 GPLL 0601(L) 6 R1/8 11.2 8 35.1 15.5 18 10 11 13 4 14.4 50 [로그인] [로그인] [로그인]
11470612 GPLL 0602(L) 6 R1/4 11.2 11 38.1 15.5 18 14 11 13 4 29.2 50 [로그인] [로그인] [로그인]
11470613 GPLL 0603(L) 6 R3/8 11.2 12 39.1 15.5 18 17 11 13 4 41.4 50 [로그인] [로그인] [로그인]
11470811 GPLL 0801(L) 8 R1/8 13.6 8 40.3 17.8 23.6 10 13 15 5.5 16.7 50 [로그인] [로그인] [로그인]
11470812 GPLL 0802(L) 8 R1/4 13.6 11 42.8 17.8 23.6 14 13 15 5.5 32.4 50 [로그인] [로그인] [로그인]
11470813 GPLL 0803(L) 8 R3/8 13.6 12 43.8 17.8 23.6 17 13 15 5.5 45.3 25 [로그인] [로그인] [로그인]
11470814 GPLL 0804(L) 8 R1/2 13.6 15 47.8 17.8 23.6 21 13 15 5.5 76.3 20 [로그인] [로그인] [로그인]
11471011 GPLL 1001(L) 10 R1/8 16.3 8 50.85 19.4 25 17 16 18.5 6 50.6 25 [로그인] [로그인] [로그인]
11471012 GPLL 1002(L) 10 R1/4 16.3 11 53.85 19.4 25 17 16 18.5 8 54.6 25 [로그인] [로그인] [로그인]
11471013 GPLL 1003(L) 10 R3/8 16.3 12 53.35 19.4 25 17 16 18.5 9 53.5 25 [로그인] [로그인] [로그인]
11471014 GPLL 1004(L) 10 R1/2 16.3 15 56.35 19.4 25 21 16 18.5 9 86.4 20 [로그인] [로그인] [로그인]
11471211 GPLL 1201(L) 12 R1/8 19.7 8 52.55 22.4 32.2 17 19.5 22.5 6 55.7 25 [로그인] [로그인] [로그인]
11471212 GPLL 1202(L) 12 R1/4 19.7 11 55.55 22.4 32.2 17 19.5 22.5 8 59.7 25 [로그인] [로그인] [로그인]
11471213 GPLL 1203(L) 12 R3/8 19.7 12 55.05 22.4 32.2 17 19.5 22.5 9.5 58.6 20 [로그인] [로그인] [로그인]
11471214 GPLL 1204(L) 12 R1/2 19.7 15 58.05 22.4 32.2 21 19.5 22.5 9.5 91.5 20 [로그인] [로그인] [로그인]
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

TUBE : Metric / Thread : R(PT)
(mm)
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

MODEL SPEC
11470401
GPLL 04M3(L)
øD R ØP A B C E
4 M3 9 3 30.3 14.5 17.1
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
9 8.6 10.8 1.2 9.6 100
11470402
GPLL 04M5(L)
øD R ØP A B C E
4 M5 9 4 30.3 14.5 17.1
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
9 8.6 10.8 2 9.6 100
11470403
GPLL 04M6(L)
øD R ØP A B C E
4 M6 9 5 31.3 14.5 17.1
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
9 8.6 10.8 3 10.1 100
11470411
GPLL 0401(L)
øD R ØP A B C E
4 R1/8 9 8 33.5 14.5 17.1
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
10 8.6 10.8 3.2 13.4 50
11470412
GPLL 0402(L)
øD R ØP A B C E
4 R1/4 9 11 36.5 14.5 17.1
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
14 8.6 10.8 3.2 28.2 50
11470413
GPLL 0403(L)
øD R ØP A B C E
4 R3/8 9 12 37.5 14.5 17.1
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
17 8.6 10.8 3.2 40.4 50
11470602
GPLL 06M5(L)
øD R ØP A B C E
6 M5 11.2 4 31.9 15.5 18
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
9 11 13 2 10.6 50
11470603
GPLL 06M6(L)
øD R ØP A B C E
6 M6 11.2 5 32.9 15.5 18
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
9 11 13 3 11.1 50
11470611
GPLL 0601(L)
øD R ØP A B C E
6 R1/8 11.2 8 35.1 15.5 18
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
10 11 13 4 14.4 50
11470612
GPLL 0602(L)
øD R ØP A B C E
6 R1/4 11.2 11 38.1 15.5 18
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
14 11 13 4 29.2 50
11470613
GPLL 0603(L)
øD R ØP A B C E
6 R3/8 11.2 12 39.1 15.5 18
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
17 11 13 4 41.4 50
11470811
GPLL 0801(L)
øD R ØP A B C E
8 R1/8 13.6 8 40.3 17.8 23.6
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
10 13 15 5.5 16.7 50
11470812
GPLL 0802(L)
øD R ØP A B C E
8 R1/4 13.6 11 42.8 17.8 23.6
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
14 13 15 5.5 32.4 50
11470813
GPLL 0803(L)
øD R ØP A B C E
8 R3/8 13.6 12 43.8 17.8 23.6
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
17 13 15 5.5 45.3 25
11470814
GPLL 0804(L)
øD R ØP A B C E
8 R1/2 13.6 15 47.8 17.8 23.6
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
21 13 15 5.5 76.3 20
11471011
GPLL 1001(L)
øD R ØP A B C E
10 R1/8 16.3 8 50.85 19.4 25
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
17 16 18.5 6 50.6 25
11471012
GPLL 1002(L)
øD R ØP A B C E
10 R1/4 16.3 11 53.85 19.4 25
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
17 16 18.5 8 54.6 25
11471013
GPLL 1003(L)
øD R ØP A B C E
10 R3/8 16.3 12 53.35 19.4 25
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
17 16 18.5 9 53.5 25
11471014
GPLL 1004(L)
øD R ØP A B C E
10 R1/2 16.3 15 56.35 19.4 25
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
21 16 18.5 9 86.4 20
11471211
GPLL 1201(L)
øD R ØP A B C E
12 R1/8 19.7 8 52.55 22.4 32.2
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
17 19.5 22.5 6 55.7 25
11471212
GPLL 1202(L)
øD R ØP A B C E
12 R1/4 19.7 11 55.55 22.4 32.2
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
17 19.5 22.5 8 59.7 25
11471213
GPLL 1203(L)
øD R ØP A B C E
12 R3/8 19.7 12 55.05 22.4 32.2
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
17 19.5 22.5 9.5 58.6 20
11471214
GPLL 1204(L)
øD R ØP A B C E
12 R1/2 19.7 15 58.05 22.4 32.2
H X Y Orifice(ømm) W.G(g) Q'ty/inbox
21 19.5 22.5 9.5 91.5 20
