* The image above may differ from the product.

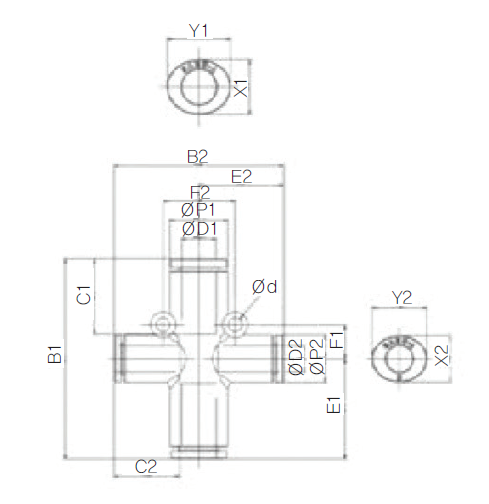

TUBE : Metric / Thread : R(PT)
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
CODE |
MODEL |
ØD1 |
ØD2 |
ØP1 |
ØP2 |
C1 |
C2 |
B1 |
B2 |
E1 |
E2 |
F1 |
F2 |
Ød |
X1 |
Y1 |
X2 |
Y2 |
Orifice (ømm) |
W.G(g) |
Q'ty/ inbox |
Auto CAD MDT(3D) |
Auto CAD R14(2D) |
STEP |
DWG |
PDF |
11694500 |
GPZA22 0806 |
8 |
6 |
13.6 |
11.2 |
17.8 |
15.5 |
47.2 |
39.9 |
23.6 |
20 |
8 |
17 |
3.2 |
13 |
15 |
11 |
13 |
5 |
12.2 |
25 |
|
|
|
11694700 |
GPZA22 1008 |
10 |
8 |
16.3 |
13.6 |
19.4 |
17.8 |
50 |
48.2 |
25 |
24.1 |
9.5 |
20 |
4.2 |
16 |
18.5 |
13 |
15 |
7 |
18 |
25 |
|
|
|
11695000 |
GPZA22 1210 |
12 |
10 |
19.7 |
16.3 |
22.4 |
19.4 |
64.4 |
51 |
32.2 |
25.5 |
10 |
24 |
4.2 |
19.5 |
22.5 |
16 |
18.5 |
9 |
30.3 |
15 |
|
|
|
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
TUBE : Metric / Thread : R(PT)
(mm)
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
MODEL |
SPEC |
11694500 GPZA22 0806 |
ØD1 |
ØD2 |
ØP1 |
ØP2 |
C1 |
C2 |
B1 |
B2 |
E1 |
E2 |
8 |
6 |
13.6 |
11.2 |
17.8 |
15.5 |
47.2 |
39.9 |
23.6 |
20 |
F1 |
F2 |
Ød |
X1 |
Y1 |
X2 |
Y2 |
Orifice(ømm) |
W.G(g) |
Q'ty/inbox |
8 |
17 |
3.2 |
13 |
15 |
11 |
13 |
5 |
12.2 |
25 |
|
11694700 GPZA22 1008 |
ØD1 |
ØD2 |
ØP1 |
ØP2 |
C1 |
C2 |
B1 |
B2 |
E1 |
E2 |
10 |
8 |
16.3 |
13.6 |
19.4 |
17.8 |
50 |
48.2 |
25 |
24.1 |
F1 |
F2 |
Ød |
X1 |
Y1 |
X2 |
Y2 |
Orifice(ømm) |
W.G(g) |
Q'ty/inbox |
9.5 |
20 |
4.2 |
16 |
18.5 |
13 |
15 |
7 |
18 |
25 |
|
11695000 GPZA22 1210 |
ØD1 |
ØD2 |
ØP1 |
ØP2 |
C1 |
C2 |
B1 |
B2 |
E1 |
E2 |
12 |
10 |
19.7 |
16.3 |
22.4 |
19.4 |
64.4 |
51 |
32.2 |
25.5 |
F1 |
F2 |
Ød |
X1 |
Y1 |
X2 |
Y2 |
Orifice(ømm) |
W.G(g) |
Q'ty/inbox |
10 |
24 |
4.2 |
19.5 |
22.5 |
16 |
18.5 |
9 |
30.3 |
15 |
|
