* The image above may differ from the product.

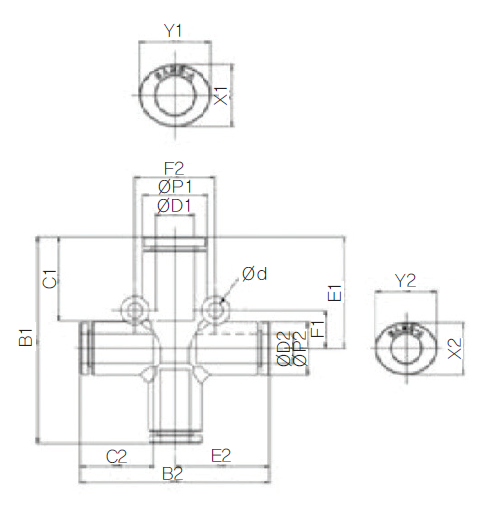

TUBE : Metric / Thread : R(PT)
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| CODE |
MODEL |
ØD1 |
ØD2 |
ØP1 |
ØP2 |
C1 |
C2 |
B1 |
B2 |
E1 |
E2 |
F1 |
F2 |
Ød |
X1 |
Y1 |
X2 |
Y2 |
Orifice
(ømm) |
W.G(g) |
Q'ty/
inbox |
Auto CAD MDT(3D) |
Auto CAD R14(2D) |
| STEP |
DWG |
PDF |
| 11704500 |
GPZA31 0806 |
8 |
6 |
13.6 |
11.2 |
17.8 |
15.5 |
43.6 |
39.9 |
23.6 |
20 |
8 |
17 |
3.2 |
13 |
15 |
11 |
13 |
5 |
10.9 |
25 |
[로그인]
|
[로그인]
|
[로그인]
|
| 11704700 |
GPZA31 1008 |
10 |
8 |
16.3 |
13.6 |
19.4 |
17.8 |
49.1 |
48.2 |
25 |
24.1 |
9.5 |
20 |
4.2 |
16 |
18.5 |
13 |
15 |
7 |
16.5 |
25 |
[로그인]
|
[로그인]
|
[로그인]
|
| 11705000 |
GPZA31 1210 |
12 |
10 |
19.7 |
16.3 |
22.4 |
19.4 |
57.7 |
51 |
32.2 |
25.5 |
10 |
24 |
4.2 |
19.5 |
22.5 |
16 |
18.5 |
9 |
25.9 |
15 |
[로그인]
|
[로그인]
|
[로그인]
|
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
TUBE : Metric / Thread : R(PT)
(mm)
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| MODEL |
SPEC |
11704500
GPZA31 0806 |
| ØD1 |
ØD2 |
ØP1 |
ØP2 |
C1 |
C2 |
B1 |
B2 |
E1 |
E2 |
| 8 |
6 |
13.6 |
11.2 |
17.8 |
15.5 |
43.6 |
39.9 |
23.6 |
20 |
| F1 |
F2 |
Ød |
X1 |
Y1 |
X2 |
Y2 |
Orifice(ømm) |
W.G(g) |
Q'ty/inbox |
| 8 |
17 |
3.2 |
13 |
15 |
11 |
13 |
5 |
10.9 |
25 |
|
11704700
GPZA31 1008 |
| ØD1 |
ØD2 |
ØP1 |
ØP2 |
C1 |
C2 |
B1 |
B2 |
E1 |
E2 |
| 10 |
8 |
16.3 |
13.6 |
19.4 |
17.8 |
49.1 |
48.2 |
25 |
24.1 |
| F1 |
F2 |
Ød |
X1 |
Y1 |
X2 |
Y2 |
Orifice(ømm) |
W.G(g) |
Q'ty/inbox |
| 9.5 |
20 |
4.2 |
16 |
18.5 |
13 |
15 |
7 |
16.5 |
25 |
|
11705000
GPZA31 1210 |
| ØD1 |
ØD2 |
ØP1 |
ØP2 |
C1 |
C2 |
B1 |
B2 |
E1 |
E2 |
| 12 |
10 |
19.7 |
16.3 |
22.4 |
19.4 |
57.7 |
51 |
32.2 |
25.5 |
| F1 |
F2 |
Ød |
X1 |
Y1 |
X2 |
Y2 |
Orifice(ømm) |
W.G(g) |
Q'ty/inbox |
| 10 |
24 |
4.2 |
19.5 |
22.5 |
16 |
18.5 |
9 |
25.9 |
15 |
|
