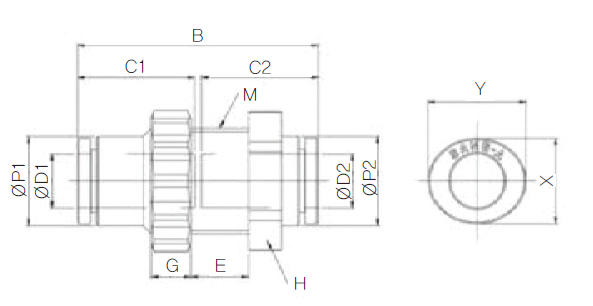

TUBE : Metric / Thread : R(PT)
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| CODE |
MODEL |
ØD1 |
ØD2 |
ØP1 |
ØP2 |
M |
G |
H |
B |
C1 |
C2 |
E |
Orifice
(ømm) |
W.G(g) |
Q'ty/
inbox |
Auto CAD MDT(3D) |
Auto CAD R14(2D) |
| STEP |
DWG |
PDF |
| 11550400 |
GPPM 04 |
4 |
4 |
9 |
9 |
M12×1.5P |
5 |
14 |
30 |
14.5 |
14.5 |
7.1 |
3.2 |
6.2 |
100 |
[로그인]
|
[로그인]
|
[로그인]
|
| 11550600 |
GPPM 06 |
6 |
6 |
11.2 |
11.2 |
M14×1.5P |
5 |
17 |
31.9 |
15.5 |
15.5 |
8.6 |
5 |
9.3 |
50 |
[로그인]
|
[로그인]
|
[로그인]
|
| 11550800 |
GPPM 08 |
8 |
8 |
13.6 |
13.6 |
M16×1.5P |
6 |
19 |
36.6 |
17.8 |
17.8 |
8.8 |
7 |
13.2 |
50 |
[로그인]
|
[로그인]
|
[로그인]
|
| 11551000 |
GPPM 10 |
10 |
10 |
16.3 |
16.3 |
M20×2.0P |
6 |
24 |
40 |
19.4 |
19.4 |
10.2 |
9 |
22.1 |
25 |
[로그인]
|
[로그인]
|
[로그인]
|
| 11551200 |
GPPM 12 |
12 |
12 |
19.7 |
19.7 |
M22×2.0P |
6 |
27 |
46 |
22.4 |
22.4 |
11.9 |
10 |
28.2 |
20 |
[로그인]
|
[로그인]
|
[로그인]
|
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
TUBE : Metric / Thread : R(PT)
(mm)
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| MODEL |
SPEC |
11550400
GPPM 04 |
| ØD1 |
ØD2 |
ØP1 |
ØP2 |
M |
G |
H |
| 4 |
4 |
9 |
9 |
M12×1.5P |
5 |
14 |
| B |
C1 |
C2 |
E |
Orifice(ømm) |
W.G(g) |
Q'ty/inbox |
| 30 |
14.5 |
14.5 |
7.1 |
3.2 |
6.2 |
100 |
|
11550600
GPPM 06 |
| ØD1 |
ØD2 |
ØP1 |
ØP2 |
M |
G |
H |
| 6 |
6 |
11.2 |
11.2 |
M14×1.5P |
5 |
17 |
| B |
C1 |
C2 |
E |
Orifice(ømm) |
W.G(g) |
Q'ty/inbox |
| 31.9 |
15.5 |
15.5 |
8.6 |
5 |
9.3 |
50 |
|
11550800
GPPM 08 |
| ØD1 |
ØD2 |
ØP1 |
ØP2 |
M |
G |
H |
| 8 |
8 |
13.6 |
13.6 |
M16×1.5P |
6 |
19 |
| B |
C1 |
C2 |
E |
Orifice(ømm) |
W.G(g) |
Q'ty/inbox |
| 36.6 |
17.8 |
17.8 |
8.8 |
7 |
13.2 |
50 |
|
11551000
GPPM 10 |
| ØD1 |
ØD2 |
ØP1 |
ØP2 |
M |
G |
H |
| 10 |
10 |
16.3 |
16.3 |
M20×2.0P |
6 |
24 |
| B |
C1 |
C2 |
E |
Orifice(ømm) |
W.G(g) |
Q'ty/inbox |
| 40 |
19.4 |
19.4 |
10.2 |
9 |
22.1 |
25 |
|
11551200
GPPM 12 |
| ØD1 |
ØD2 |
ØP1 |
ØP2 |
M |
G |
H |
| 12 |
12 |
19.7 |
19.7 |
M22×2.0P |
6 |
27 |
| B |
C1 |
C2 |
E |
Orifice(ømm) |
W.G(g) |
Q'ty/inbox |
| 46 |
22.4 |
22.4 |
11.9 |
10 |
28.2 |
20 |
|
