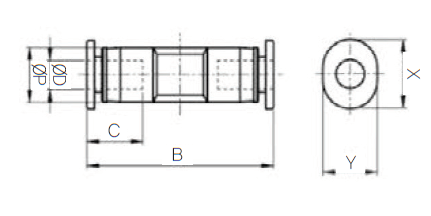

TUBE : Inch / Thread : NPT
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| CODE |
MODEL |
ØD |
ØP |
B |
C |
X |
Y |
Orifice
|
W.G(g) |
Q´ty/ |
Auto CAD MDT(3D) |
Auto CAD R14(2D) |
| STEP |
DWG |
PDF |
| 402040005300 |
PUC 1/8C |
1/8 |
6.5 |
19.1 |
9 |
7.2 |
6.2 |
2 |
1.1 |
100 |
None
|
None
|
None
|
| 402040005400 |
PUC 5/32C |
5/32 |
8 |
23.8 |
11.7 |
10 |
8 |
3 |
2 |
100 |
None
|
None
|
None
|
| 402040005600 |
PUC 1/4C |
1/4 |
10.4 |
24 |
12 |
12 |
10 |
4 |
3.2 |
100 |
None
|
None
|
None
|
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
TUBE : Inch / Thread : NPT
(mm)
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| MODEL |
SPEC |
402040005300
PUC 1/8C |
| ØD |
ØP |
B |
C |
X |
| 1/8 |
6.5 |
19.1 |
9 |
7.2 |
| Y |
Orifice |
W.G(g) |
Q´ty/ |
|
| 6.2 |
2 |
1.1 |
100 |
|
|
402040005400
PUC 5/32C |
| ØD |
ØP |
B |
C |
X |
| 5/32 |
8 |
23.8 |
11.7 |
10 |
| Y |
Orifice |
W.G(g) |
Q´ty/ |
|
| 8 |
3 |
2 |
100 |
|
|
402040005600
PUC 1/4C |
| ØD |
ØP |
B |
C |
X |
| 1/4 |
10.4 |
24 |
12 |
12 |
| Y |
Orifice |
W.G(g) |
Q´ty/ |
|
| 10 |
4 |
3.2 |
100 |
|
|
