* The image above may differ from the product.
TUBE : Inch / Thread : NPT
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

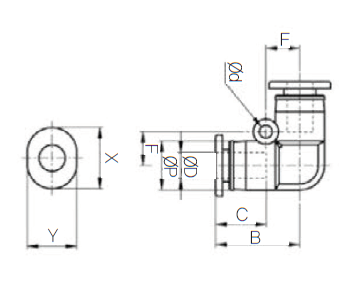

| CODE |
MODEL |
ØD |
ØP |
Ød |
C |
F |
B |
X |
Y |
Orifice
|
W.G(g) |
Q´ty/ |
Auto CAD MDT(3D) |
Auto CAD R14(2D) |
| STEP |
DWG |
PDF |
| 402050005300 |
PUL 1/8C |
1/8 |
6.5 |
3.2 |
9 |
4.8 |
11 |
7.2 |
6.2 |
2 |
1.1 |
100 |
|
|
|
| 402050005400 |
PUL 5/32C |
5/32 |
8 |
3.2 |
11.7 |
5.8 |
13.9 |
10 |
8 |
3 |
2.1 |
100 |
|
|
|
| 402050005600 |
PUL 1/4C |
1/4 |
10.4 |
3.2 |
12 |
6.8 |
14.8 |
12 |
10 |
4 |
3.4 |
100 |
|
|
|
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
TUBE : Inch / Thread : NPT
(mm)
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| MODEL |
SPEC |
402050005300
PUL 1/8C |
| ØD |
ØP |
Ød |
C |
F |
B |
| 1/8 |
6.5 |
3.2 |
9 |
4.8 |
11 |
| X |
Y |
Orifice |
W.G(g) |
Q´ty/ |
|
| 7.2 |
6.2 |
2 |
1.1 |
100 |
|
|
402050005400
PUL 5/32C |
| ØD |
ØP |
Ød |
C |
F |
B |
| 5/32 |
8 |
3.2 |
11.7 |
5.8 |
13.9 |
| X |
Y |
Orifice |
W.G(g) |
Q´ty/ |
|
| 10 |
8 |
3 |
2.1 |
100 |
|
|
402050005600
PUL 1/4C |
| ØD |
ØP |
Ød |
C |
F |
B |
| 1/4 |
10.4 |
3.2 |
12 |
6.8 |
14.8 |
| X |
Y |
Orifice |
W.G(g) |
Q´ty/ |
|
| 12 |
10 |
4 |
3.4 |
100 |
|
|
