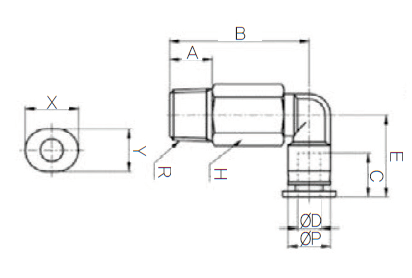

* The image above may differ from the product.
TUBE : Inch / Thread : NPT
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| CODE |
MODEL |
ØD |
R |
ØP |
B |
E |
C |
A |
H |
X |
Y |
Orifice
|
W.G(g) |
Q´ty/ |
Auto CAD MDT(3D) |
Auto CAD R14(2D) |
| STEP |
DWG |
PDF |
| 402100005372 |
PLL 1/8-U10UC |
1/8 |
UNF10*32 |
6.5 |
24.9 |
8 |
9 |
3.5 |
5/16 |
7.2 |
6.2 |
2 |
7.6 |
100 |
|
|
|
| 402100005350 |
PLL 1/8-N1/16UC |
1/8 |
NPT1/16 |
6.5 |
26.5 |
10.55 |
9 |
7.5 |
11/32 |
7.2 |
6.2 |
2.4 |
7.6 |
100 |
|
|
|
| 402100005351 |
PLL 1/8-N01UC |
1/8 |
NPT1/8 |
6.5 |
27 |
10.55 |
9 |
8 |
13/32 |
7.2 |
6.2 |
2.4 |
7.4 |
100 |
|
|
|
| 402100005472 |
PLL 5/32-U10UC |
5/32 |
UNF10*32 |
8 |
24.9 |
15.6 |
11.7 |
3.5 |
5/16 |
10 |
8 |
2 |
7.9 |
100 |
|
|
|
| 402100005450 |
PLL 5/32-N1/16UC |
5/32 |
NPT1/16 |
8 |
26.5 |
15.6 |
11.7 |
7.5 |
11/32 |
10 |
8 |
2.4 |
8.3 |
100 |
|
|
|
| 402100005451 |
PLL 5/32-N01UC |
5/32 |
NPT1/8 |
8 |
26.2 |
15.6 |
11.7 |
8 |
13/32 |
10 |
8 |
2.8 |
13.2 |
100 |
|
|
|
| 402100005672 |
PLL 1/4-U10UC |
1/4 |
UNF10*32 |
10.4 |
25.9 |
16.3 |
12 |
3.5 |
5/16 |
12 |
10 |
2 |
8.5 |
100 |
|
|
|
| 402100005650 |
PLL 1/4-N1/16UC |
1/4 |
NPT1/16 |
10.4 |
27.5 |
16.3 |
12 |
7.5 |
11/32 |
12 |
10 |
2.4 |
8.9 |
100 |
|
|
|
| 402100005651 |
PLL 1/4-N01UC |
1/4 |
NPT1/8 |
10.4 |
29.9 |
16.3 |
12 |
8 |
13/32 |
12 |
10 |
3 |
13.7 |
100 |
|
|
|
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
TUBE : Inch / Thread : NPT
(mm)
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| MODEL |
SPEC |
402100005372
PLL 1/8-U10UC |
| ØD |
R |
ØP |
B |
E |
C |
A |
| 1/8 |
UNF10*32 |
6.5 |
24.9 |
8 |
9 |
3.5 |
| H |
X |
Y |
Orifice |
W.G(g) |
Q´ty/ |
|
| 5/16 |
7.2 |
6.2 |
2 |
7.6 |
100 |
|
|
402100005350
PLL 1/8-N1/16UC |
| ØD |
R |
ØP |
B |
E |
C |
A |
| 1/8 |
NPT1/16 |
6.5 |
26.5 |
10.55 |
9 |
7.5 |
| H |
X |
Y |
Orifice |
W.G(g) |
Q´ty/ |
|
| 11/32 |
7.2 |
6.2 |
2.4 |
7.6 |
100 |
|
|
402100005351
PLL 1/8-N01UC |
| ØD |
R |
ØP |
B |
E |
C |
A |
| 1/8 |
NPT1/8 |
6.5 |
27 |
10.55 |
9 |
8 |
| H |
X |
Y |
Orifice |
W.G(g) |
Q´ty/ |
|
| 13/32 |
7.2 |
6.2 |
2.4 |
7.4 |
100 |
|
|
402100005472
PLL 5/32-U10UC |
| ØD |
R |
ØP |
B |
E |
C |
A |
| 5/32 |
UNF10*32 |
8 |
24.9 |
15.6 |
11.7 |
3.5 |
| H |
X |
Y |
Orifice |
W.G(g) |
Q´ty/ |
|
| 5/16 |
10 |
8 |
2 |
7.9 |
100 |
|
|
402100005450
PLL 5/32-N1/16UC |
| ØD |
R |
ØP |
B |
E |
C |
A |
| 5/32 |
NPT1/16 |
8 |
26.5 |
15.6 |
11.7 |
7.5 |
| H |
X |
Y |
Orifice |
W.G(g) |
Q´ty/ |
|
| 11/32 |
10 |
8 |
2.4 |
8.3 |
100 |
|
|
402100005451
PLL 5/32-N01UC |
| ØD |
R |
ØP |
B |
E |
C |
A |
| 5/32 |
NPT1/8 |
8 |
26.2 |
15.6 |
11.7 |
8 |
| H |
X |
Y |
Orifice |
W.G(g) |
Q´ty/ |
|
| 13/32 |
10 |
8 |
2.8 |
13.2 |
100 |
|
|
402100005672
PLL 1/4-U10UC |
| ØD |
R |
ØP |
B |
E |
C |
A |
| 1/4 |
UNF10*32 |
10.4 |
25.9 |
16.3 |
12 |
3.5 |
| H |
X |
Y |
Orifice |
W.G(g) |
Q´ty/ |
|
| 5/16 |
12 |
10 |
2 |
8.5 |
100 |
|
|
402100005650
PLL 1/4-N1/16UC |
| ØD |
R |
ØP |
B |
E |
C |
A |
| 1/4 |
NPT1/16 |
10.4 |
27.5 |
16.3 |
12 |
7.5 |
| H |
X |
Y |
Orifice |
W.G(g) |
Q´ty/ |
|
| 11/32 |
12 |
10 |
2.4 |
8.9 |
100 |
|
|
402100005651
PLL 1/4-N01UC |
| ØD |
R |
ØP |
B |
E |
C |
A |
| 1/4 |
NPT1/8 |
10.4 |
29.9 |
16.3 |
12 |
8 |
| H |
X |
Y |
Orifice |
W.G(g) |
Q´ty/ |
|
| 13/32 |
12 |
10 |
3 |
13.7 |
100 |
|
|
