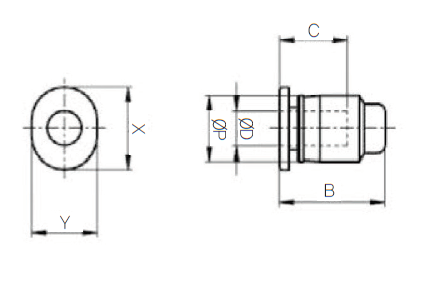

* The image above may differ from the product.
TUBE : Inch / Thread : NPT
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| CODE |
MODEL |
ØD |
ØP |
B |
C |
X |
Y |
W.G(g) |
Q´ty/ |
Auto CAD MDT(3D) |
Auto CAD R14(2D) |
| STEP |
DWG |
PDF |
| 402240005300 |
PPF 1/8C |
1/8 |
6.5 |
10 |
9 |
7.2 |
6.2 |
0.5 |
100 |
None
|
None
|
None
|
| 402240005400 |
PPF 5/32C |
5/32 |
8 |
12 |
11.5 |
10 |
8 |
1 |
100 |
None
|
None
|
None
|
| 402240005600 |
PPF 1/4C |
1/4 |
10.4 |
12.5 |
12 |
12 |
10 |
1.5 |
100 |
None
|
None
|
None
|
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
TUBE : Inch / Thread : NPT
(mm)
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| MODEL |
SPEC |
402240005300
PPF 1/8C |
| X |
Y |
W.G(g) |
Q´ty/ |
| 7.2 |
6.2 |
0.5 |
100 |
|
402240005400
PPF 5/32C |
| X |
Y |
W.G(g) |
Q´ty/ |
| 10 |
8 |
1 |
100 |
|
402240005600
PPF 1/4C |
| ØD |
ØP |
B |
C |
| 1/4 |
10.4 |
12.5 |
12 |
| X |
Y |
W.G(g) |
Q´ty/ |
| 12 |
10 |
1.5 |
100 |
|
