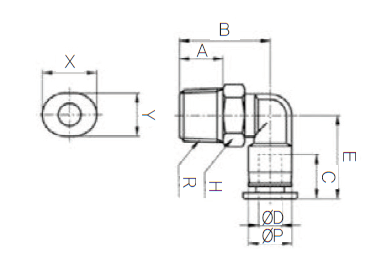

* The image above may differ from the product.
TUBE : Inch / Thread : R(PT)
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| CODE |
MODEL |
ØD |
R |
ØP |
B |
E |
C |
A |
H |
X |
Y |
Orifice
|
W.G(g) |
Q´ty/ |
Auto CAD MDT(3D) |
Auto CAD R14(2D) |
| STEP |
DWG |
PDF |
| 402020005301 |
PL 1/8-M3C |
1/8 |
M3 |
6 |
12.4 |
11.2 |
9 |
3 |
6 |
7.2 |
6.2 |
1.2 |
1.6 |
100 |
None
|
None
|
None
|
| 402020005302 |
PL 1/8-M5C |
1/8 |
M5 |
6 |
13.5 |
11.2 |
9 |
3.5 |
8 |
7.2 |
6.2 |
2 |
2.7 |
100 |
None
|
None
|
None
|
| 402020005303 |
PL 1/8-M6C |
1/8 |
M6 |
6 |
14.5 |
11.2 |
9 |
4.5 |
8 |
7.2 |
6.2 |
2.4 |
3 |
100 |
None
|
None
|
None
|
| 402020005401 |
PL 5/32-M3C |
5/32 |
M3 |
8 |
14 |
15.6 |
11.7 |
3 |
8 |
10 |
8 |
1.2 |
3.3 |
100 |
None
|
None
|
None
|
| 402020005402 |
PL 5/32-M5C |
5/32 |
M5 |
8 |
13.5 |
15.6 |
11.7 |
3.5 |
8 |
10 |
8 |
2 |
3.3 |
100 |
None
|
None
|
None
|
| 402020005403 |
PL 5/32-M6C |
5/32 |
M6 |
8 |
14.5 |
15.6 |
11.7 |
4.5 |
8 |
10 |
8 |
2.4 |
3.7 |
100 |
None
|
None
|
None
|
| 402020005411 |
PL 5/32-01C |
5/32 |
R1/8 |
8 |
15.6 |
15.6 |
11.7 |
8 |
8 |
10 |
8 |
2.8 |
6.1 |
100 |
None
|
None
|
None
|
| 402020005602 |
PL 1/4-M5C |
1/4 |
M5 |
10.5 |
13.5 |
16.9 |
12 |
3.5 |
10 |
12 |
10 |
2 |
3.9 |
100 |
None
|
None
|
None
|
| 402020005603 |
PL 1/4-M6C |
1/4 |
M6 |
10.5 |
14.5 |
16.9 |
12 |
4.5 |
10 |
12 |
10 |
2.4 |
4.2 |
100 |
None
|
None
|
None
|
| 402020005611 |
PL 1/4-01C |
1/4 |
R1/8 |
10.5 |
16.9 |
16.9 |
12 |
8 |
10 |
12 |
10 |
3 |
6.8 |
100 |
None
|
None
|
None
|
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
TUBE : Inch / Thread : R(PT)
(mm)
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| MODEL |
SPEC |
402020005301
PL 1/8-M3C |
| ØD |
R |
ØP |
B |
E |
C |
A |
| 1/8 |
M3 |
6 |
12.4 |
11.2 |
9 |
3 |
| H |
X |
Y |
Orifice |
W.G(g) |
Q´ty/ |
|
| 6 |
7.2 |
6.2 |
1.2 |
1.6 |
100 |
|
|
402020005302
PL 1/8-M5C |
| ØD |
R |
ØP |
B |
E |
C |
A |
| 1/8 |
M5 |
6 |
13.5 |
11.2 |
9 |
3.5 |
| H |
X |
Y |
Orifice |
W.G(g) |
Q´ty/ |
|
| 8 |
7.2 |
6.2 |
2 |
2.7 |
100 |
|
|
402020005303
PL 1/8-M6C |
| ØD |
R |
ØP |
B |
E |
C |
A |
| 1/8 |
M6 |
6 |
14.5 |
11.2 |
9 |
4.5 |
| H |
X |
Y |
Orifice |
W.G(g) |
Q´ty/ |
|
| 8 |
7.2 |
6.2 |
2.4 |
3 |
100 |
|
|
402020005401
PL 5/32-M3C |
| ØD |
R |
ØP |
B |
E |
C |
A |
| 5/32 |
M3 |
8 |
14 |
15.6 |
11.7 |
3 |
| H |
X |
Y |
Orifice |
W.G(g) |
Q´ty/ |
|
| 8 |
10 |
8 |
1.2 |
3.3 |
100 |
|
|
402020005402
PL 5/32-M5C |
| ØD |
R |
ØP |
B |
E |
C |
A |
| 5/32 |
M5 |
8 |
13.5 |
15.6 |
11.7 |
3.5 |
| H |
X |
Y |
Orifice |
W.G(g) |
Q´ty/ |
|
| 8 |
10 |
8 |
2 |
3.3 |
100 |
|
|
402020005403
PL 5/32-M6C |
| ØD |
R |
ØP |
B |
E |
C |
A |
| 5/32 |
M6 |
8 |
14.5 |
15.6 |
11.7 |
4.5 |
| H |
X |
Y |
Orifice |
W.G(g) |
Q´ty/ |
|
| 8 |
10 |
8 |
2.4 |
3.7 |
100 |
|
|
402020005411
PL 5/32-01C |
| ØD |
R |
ØP |
B |
E |
C |
A |
| 5/32 |
R1/8 |
8 |
15.6 |
15.6 |
11.7 |
8 |
| H |
X |
Y |
Orifice |
W.G(g) |
Q´ty/ |
|
| 8 |
10 |
8 |
2.8 |
6.1 |
100 |
|
|
402020005602
PL 1/4-M5C |
| ØD |
R |
ØP |
B |
E |
C |
A |
| 1/4 |
M5 |
10.5 |
13.5 |
16.9 |
12 |
3.5 |
| H |
X |
Y |
Orifice |
W.G(g) |
Q´ty/ |
|
| 10 |
12 |
10 |
2 |
3.9 |
100 |
|
|
402020005603
PL 1/4-M6C |
| ØD |
R |
ØP |
B |
E |
C |
A |
| 1/4 |
M6 |
10.5 |
14.5 |
16.9 |
12 |
4.5 |
| H |
X |
Y |
Orifice |
W.G(g) |
Q´ty/ |
|
| 10 |
12 |
10 |
2.4 |
4.2 |
100 |
|
|
402020005611
PL 1/4-01C |
| ØD |
R |
ØP |
B |
E |
C |
A |
| 1/4 |
R1/8 |
10.5 |
16.9 |
16.9 |
12 |
8 |
| H |
X |
Y |
Orifice |
W.G(g) |
Q´ty/ |
|
| 10 |
12 |
10 |
3 |
6.8 |
100 |
|
|
