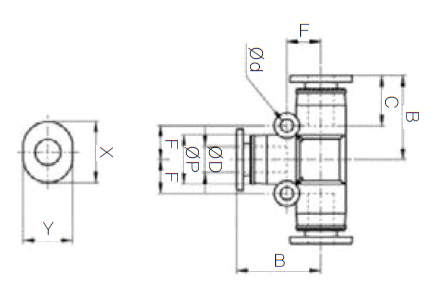

* The image above may differ from the product.
TUBE : Metric / Thread : R(PT)
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| CODE |
MODEL |
ØD |
ØP |
Ød |
F |
C |
B |
X |
Y |
Orifice
(ømm) |
W.G(g) |
Q'ty/
inbox |
Auto CAD MDT(3D) |
Auto CAD R14(2D) |
| STEP |
DWG |
PDF |
| 402030000303 |
PUT 03C |
3 |
6 |
3.2 |
4.5 |
9.5 |
11.4 |
7 |
6 |
2.5 |
1.7 |
100 |
[로그인]
|
[로그인]
|
[로그인]
|
| 402030000401 |
PUT 04C |
4 |
8 |
3.2 |
5.8 |
11.5 |
13.9 |
10 |
8 |
3 |
3.1 |
100 |
[로그인]
|
[로그인]
|
[로그인]
|
| 402030000611 |
PUT 06C |
6 |
10.5 |
3.2 |
6.5 |
12.5 |
15.4 |
12 |
10 |
4 |
5 |
100 |
[로그인]
|
[로그인]
|
[로그인]
|
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
TUBE : Metric / Thread : R(PT)
(mm)
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| MODEL |
SPEC |
402030000303
PUT 03C |
| ØD |
ØP |
Ød |
F |
C |
B |
| 3 |
6 |
3.2 |
4.5 |
9.5 |
11.4 |
| X |
Y |
Orifice(ømm) |
W.G(g) |
Q'ty/inbox |
|
| 7 |
6 |
2.5 |
1.7 |
100 |
|
|
402030000401
PUT 04C |
| ØD |
ØP |
Ød |
F |
C |
B |
| 4 |
8 |
3.2 |
5.8 |
11.5 |
13.9 |
| X |
Y |
Orifice(ømm) |
W.G(g) |
Q'ty/inbox |
|
| 10 |
8 |
3 |
3.1 |
100 |
|
|
402030000611
PUT 06C |
| ØD |
ØP |
Ød |
F |
C |
B |
| 6 |
10.5 |
3.2 |
6.5 |
12.5 |
15.4 |
| X |
Y |
Orifice(ømm) |
W.G(g) |
Q'ty/inbox |
|
| 12 |
10 |
4 |
5 |
100 |
|
|
