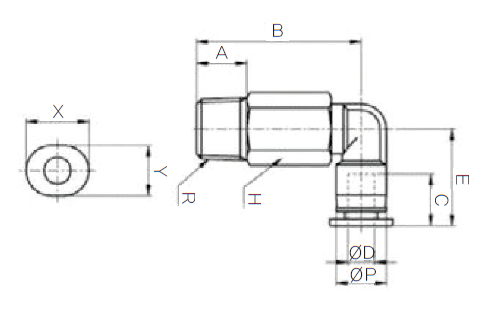

TUBE : Metric / Thread : R(PT)
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| CODE |
MODEL |
ØD |
R |
ØP |
B |
E |
C |
A |
H |
X |
Y |
Orifice
(ømm) |
W.G(g) |
Q'ty/
inbox |
Auto CAD MDT(3D) |
Auto CAD R14(2D) |
| STEP |
DWG |
PDF |
| 402100000301 |
PLL 03-M3C |
3 |
M3 |
6 |
19.4 |
11.2 |
9.5 |
3 |
6 |
7 |
6 |
1.2 |
3.1 |
100 |
|
|
|
| 402100000302 |
PLL 03-M5C |
3 |
M5 |
6 |
25.5 |
11.2 |
9.5 |
3.5 |
8 |
7 |
6 |
2 |
7.6 |
100 |
|
|
|
| 402100000401 |
PLL 04-M3C |
4 |
M3 |
8 |
23 |
15.6 |
11.5 |
3 |
8 |
10 |
8 |
1.2 |
7.4 |
100 |
|
|
|
| 402100000402 |
PLL 04-M5C |
4 |
M5 |
8 |
25.5 |
15.6 |
11.5 |
3.5 |
8 |
10 |
8 |
2 |
7.9 |
100 |
|
|
|
| 402100000403 |
PLL 04-M6C |
4 |
M6 |
8 |
26 |
15.6 |
11.5 |
4.5 |
8 |
10 |
8 |
2.4 |
8.3 |
100 |
|
|
|
| 402100000411 |
PLL 04-01C |
4 |
R1/8 |
8 |
28.1 |
15.6 |
11.5 |
8 |
10 |
10 |
8 |
2.8 |
13.2 |
100 |
|
|
|
| 402100000602 |
PLL 06-M5C |
6 |
M5 |
10.5 |
25.5 |
16.9 |
12.5 |
3.5 |
8 |
12 |
10 |
2 |
8.5 |
100 |
|
|
|
| 402100000603 |
PLL 06-M6C |
6 |
M6 |
10.5 |
26 |
16.9 |
12.5 |
4.5 |
8 |
12 |
10 |
2.4 |
8.9 |
100 |
|
|
|
| 402100000611 |
PLL 06-01C |
6 |
R1/8 |
10.5 |
29.4 |
16.9 |
12.5 |
8 |
10 |
12 |
10 |
3 |
13.7 |
100 |
|
|
|
