Products

Experience the best combination of technology and quality with respect to human beings and technology advantages.

PW-C

Reducer Y
TUBE : Metric / Thread : R(PT)


HOME FITTINGS COMPACT ONE-TOUCH FITTINGS PW-C

* The image above may differ from the product.
TUBE : Metric / Thread : R(PT)
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

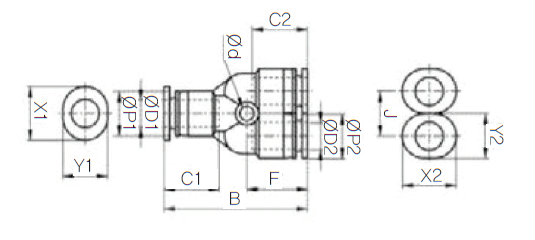

CODE MODEL ØD1 ØD2 ØP1 ØP2 Ød F J C1 C2 B X1 Y1 X2 Y2 Orifice
(ømm)
W.G(g) Q'ty/
inbox
Auto CAD MDT(3D) Auto CAD R14(2D)
STEP DWG PDF
402110004100 PW 04-03C 4 3 8 8 3.2 13.4 8 11.5 9.5 30 10 8 7 6 2.5 3.6 100 [로그인] None None
402110004300 PW 06-04C 6 4 10.5 8 3.2 13.6 10.5 12.5 11.5 31.5 12 10 10 8 3 4.1 100 [로그인] [로그인] None
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

TUBE : Metric / Thread : R(PT)
(mm)
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

MODEL SPEC
402110004100
PW 04-03C
ØD1 ØD2 ØP1 ØP2 Ød F J C1 C2
4 3 8 8 3.2 13.4 8 11.5 9.5
B X1 Y1 X2 Y2 Orifice(ømm) W.G(g) Q'ty/inbox
30 10 8 7 6 2.5 3.6 100
402110004300
PW 06-04C
ØD1 ØD2 ØP1 ØP2 Ød F J C1 C2
6 4 10.5 8 3.2 13.6 10.5 12.5 11.5
B X1 Y1 X2 Y2 Orifice(ømm) W.G(g) Q'ty/inbox
31.5 12 10 10 8 3 4.1 100
