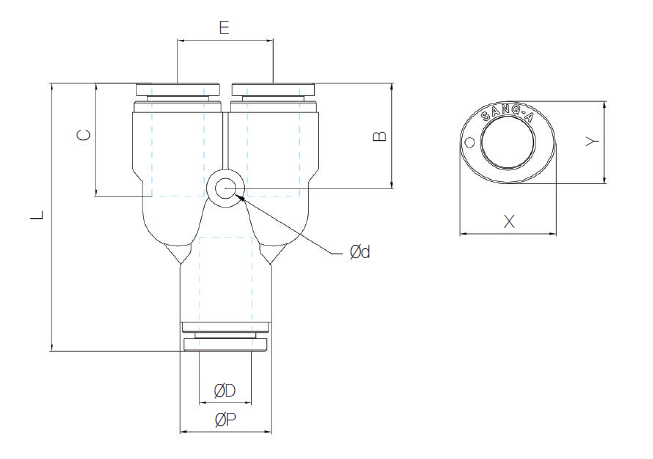

* The image above may differ from the product.
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| CODE |
MODEL |
ØD |
ØP |
Ød |
B |
C |
E |
F |
L |
X |
Y |
W.G(g) |
Q´ty/ |
Auto CAD MDT(3D) |
Auto CAD R14(2D) |
| STEP |
DWG |
PDF |
| 85060400 |
CPUT 04 |
4 |
9.5 |
3.2 |
17.1 |
14.5 |
17.1 |
12 |
34.2 |
10.8 |
8.6 |
4.7 |
50 |
|
|
|
| 85060600 |
CPUT 06 |
6 |
12 |
3.2 |
18.9 |
15.4 |
18.9 |
13 |
37.7 |
13 |
11.5 |
7.5 |
40 |
|
|
|
| 85060800 |
CPUT 08 |
8 |
14.3 |
3.2 |
22.6 |
17.8 |
22.6 |
18 |
45.2 |
15 |
13 |
11.1 |
30 |
|
|
|
| 85061000 |
CPUT 10 |
10 |
17 |
4.2 |
25 |
19.4 |
25 |
24 |
50 |
18.5 |
16 |
16.8 |
20 |
|
|
|
| 85061200 |
CPUT 12 |
12 |
20.2 |
4.2 |
28.9 |
22.4 |
28.9 |
25 |
57.8 |
22.5 |
16 |
27.2 |
15 |
|
|
|
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
(mm)
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| MODEL |
SPEC |
85060400
CPUT 04 |
| ØD |
ØP |
Ød |
B |
C |
E |
| 4 |
9.5 |
3.2 |
17.1 |
14.5 |
17.1 |
| F |
L |
X |
Y |
W.G(g) |
Q´ty/ |
| 12 |
34.2 |
10.8 |
8.6 |
4.7 |
50 |
|
85060600
CPUT 06 |
| ØD |
ØP |
Ød |
B |
C |
E |
| 6 |
12 |
3.2 |
18.9 |
15.4 |
18.9 |
| F |
L |
X |
Y |
W.G(g) |
Q´ty/ |
| 13 |
37.7 |
13 |
11.5 |
7.5 |
40 |
|
85060800
CPUT 08 |
| ØD |
ØP |
Ød |
B |
C |
E |
| 8 |
14.3 |
3.2 |
22.6 |
17.8 |
22.6 |
| F |
L |
X |
Y |
W.G(g) |
Q´ty/ |
| 18 |
45.2 |
15 |
13 |
11.1 |
30 |
|
85061000
CPUT 10 |
| ØD |
ØP |
Ød |
B |
C |
E |
| 10 |
17 |
4.2 |
25 |
19.4 |
25 |
| F |
L |
X |
Y |
W.G(g) |
Q´ty/ |
| 24 |
50 |
18.5 |
16 |
16.8 |
20 |
|
85061200
CPUT 12 |
| ØD |
ØP |
Ød |
B |
C |
E |
| 12 |
20.2 |
4.2 |
28.9 |
22.4 |
28.9 |
| F |
L |
X |
Y |
W.G(g) |
Q´ty/ |
| 25 |
57.8 |
22.5 |
16 |
27.2 |
15 |
|
