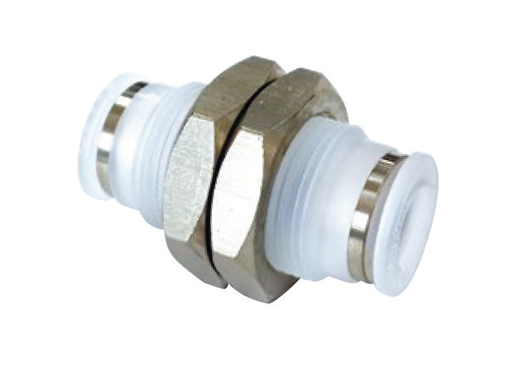

* The image above may differ from the product.
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

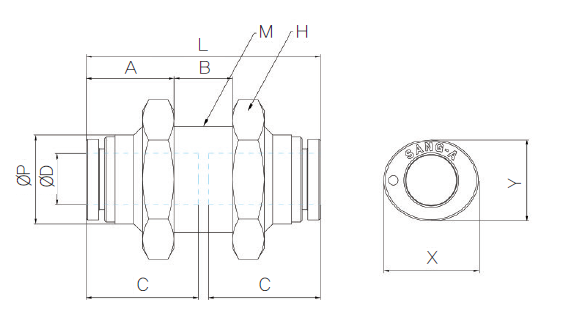

CODE |
MODEL |
ØD |
ØP |
A |
B |
C |
H |
L |
M |
X |
Y |
W.G(g) |
Q´ty/ |
Auto CAD MDT(3D) |
Auto CAD R14(2D) |
STEP |
DWG |
PDF |
85100400 |
CPMM 04 |
4 |
9.5 |
10.4 |
9.5 |
14.5 |
17 |
30.2 |
12×1 |
10.8 |
8.6 |
13.1 |
50 |
|
|
|
85100600 |
CPMM 06 |
6 |
12 |
11.9 |
8.5 |
15.4 |
19 |
32.2 |
15×1 |
13 |
11.5 |
15.3 |
40 |
|
|
|
85100800 |
CPMM 08 |
8 |
14.3 |
14 |
9.3 |
17.8 |
22 |
37.2 |
17×1 |
15 |
13 |
24.8 |
40 |
|
|
|
85101000 |
CPMM 10 |
10 |
17 |
13.5 |
13.5 |
19.4 |
27 |
40.5 |
20×1 |
18.5 |
16 |
39 |
25 |
|
|
|
85101200 |
CPMM 12 |
12 |
20.2 |
15.8 |
15.2 |
22.4 |
30 |
46.8 |
24×1 |
22.5 |
16 |
53.9 |
15 |
|
|
|
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
(mm)
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
MODEL |
SPEC |
85100400 CPMM 04 |
ØD |
ØP |
A |
B |
C |
H |
4 |
9.5 |
10.4 |
9.5 |
14.5 |
17 |
L |
M |
X |
Y |
W.G(g) |
Q´ty/ |
30.2 |
12×1 |
10.8 |
8.6 |
13.1 |
50 |
|
85100600 CPMM 06 |
ØD |
ØP |
A |
B |
C |
H |
6 |
12 |
11.9 |
8.5 |
15.4 |
19 |
L |
M |
X |
Y |
W.G(g) |
Q´ty/ |
32.2 |
15×1 |
13 |
11.5 |
15.3 |
40 |
|
85100800 CPMM 08 |
ØD |
ØP |
A |
B |
C |
H |
8 |
14.3 |
14 |
9.3 |
17.8 |
22 |
L |
M |
X |
Y |
W.G(g) |
Q´ty/ |
37.2 |
17×1 |
15 |
13 |
24.8 |
40 |
|
85101000 CPMM 10 |
ØD |
ØP |
A |
B |
C |
H |
10 |
17 |
13.5 |
13.5 |
19.4 |
27 |
L |
M |
X |
Y |
W.G(g) |
Q´ty/ |
40.5 |
20×1 |
18.5 |
16 |
39 |
25 |
|
85101200 CPMM 12 |
ØD |
ØP |
A |
B |
C |
H |
12 |
20.2 |
15.8 |
15.2 |
22.4 |
30 |
L |
M |
X |
Y |
W.G(g) |
Q´ty/ |
46.8 |
24×1 |
22.5 |
16 |
53.9 |
15 |
|
