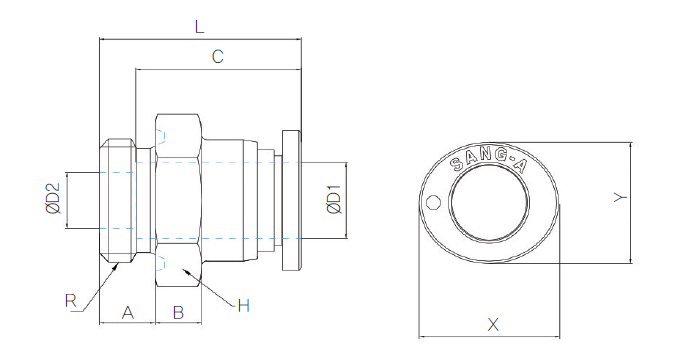

* The image above may differ from the product.
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| CODE |
MODEL |
ØD1 |
ØD2 |
R |
A |
B |
C |
H |
L |
X |
Y |
W.G(g) |
Q´ty/ |
Auto CAD MDT(3D) |
Auto CAD R14(2D) |
| STEP |
DWG |
PDF |
| 85500431 |
CLPC 04G01 |
4 |
3 |
G1/8 |
5.3 |
4 |
14.5 |
13 |
18.4 |
10.8 |
8.6 |
7.6 |
50 |
|
|
|
| 85500432 |
CLPC 04G02 |
4 |
3 |
G1/4 |
6 |
4 |
14.5 |
16 |
18.1 |
10.8 |
8.6 |
12.6 |
50 |
|
|
|
| 85500631 |
CLPC 06G01 |
6 |
4 |
G1/8 |
5.3 |
4 |
15.4 |
13 |
23 |
13 |
11.5 |
10.1 |
50 |
|
|
|
| 85500632 |
CLPC 06G02 |
6 |
4 |
G1/4 |
6 |
4 |
15.4 |
16 |
19.7 |
13 |
11.5 |
12.7 |
50 |
|
|
|
| 85500831 |
CLPC 08G01 |
8 |
6 |
G1/8 |
5.3 |
5 |
17.8 |
13 |
26 |
15 |
13 |
11.1 |
50 |
|
|
|
| 85500832 |
CLPC 08G02 |
8 |
6 |
G1/4 |
6 |
5 |
17.8 |
16 |
21.7 |
15 |
13 |
12.8 |
50 |
|
|
|
| 85501032 |
CLPC 10G02 |
10 |
8 |
G1/4 |
6 |
4 |
19.4 |
16 |
28.3 |
18.5 |
16 |
17.7 |
40 |
|
|
|
| 85501033 |
CLPC 10G03 |
10 |
8 |
G3/8 |
7 |
4 |
19.4 |
20 |
24.3 |
18.5 |
16 |
20.6 |
25 |
|
|
|
| 85501034 |
CLPC 10G04 |
10 |
8 |
G1/2 |
8.5 |
5 |
19.4 |
24 |
24.8 |
18.5 |
16 |
36.2 |
25 |
|
|
|
| 85501233 |
CLPC 12G03 |
12 |
10 |
G3/8 |
7 |
4 |
22.4 |
20 |
32.4 |
22.5 |
16 |
30.4 |
25 |
|
|
|
| 85501234 |
CLPC 12G04 |
12 |
10 |
G1/2 |
8.5 |
5 |
22.4 |
24 |
28.9 |
22.5 |
16 |
38.1 |
25 |
|
|
|
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
(mm)
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| MODEL |
SPEC |
85500431
CLPC 04G01 |
| ØD1 |
ØD2 |
R |
A |
B |
C |
| 4 |
3 |
G1/8 |
5.3 |
4 |
14.5 |
| H |
L |
X |
Y |
W.G(g) |
Q´ty/ |
| 13 |
18.4 |
10.8 |
8.6 |
7.6 |
50 |
|
85500432
CLPC 04G02 |
| ØD1 |
ØD2 |
R |
A |
B |
C |
| 4 |
3 |
G1/4 |
6 |
4 |
14.5 |
| H |
L |
X |
Y |
W.G(g) |
Q´ty/ |
| 16 |
18.1 |
10.8 |
8.6 |
12.6 |
50 |
|
85500631
CLPC 06G01 |
| ØD1 |
ØD2 |
R |
A |
B |
C |
| 6 |
4 |
G1/8 |
5.3 |
4 |
15.4 |
| H |
L |
X |
Y |
W.G(g) |
Q´ty/ |
| 13 |
23 |
13 |
11.5 |
10.1 |
50 |
|
85500632
CLPC 06G02 |
| ØD1 |
ØD2 |
R |
A |
B |
C |
| 6 |
4 |
G1/4 |
6 |
4 |
15.4 |
| H |
L |
X |
Y |
W.G(g) |
Q´ty/ |
| 16 |
19.7 |
13 |
11.5 |
12.7 |
50 |
|
85500831
CLPC 08G01 |
| ØD1 |
ØD2 |
R |
A |
B |
C |
| 8 |
6 |
G1/8 |
5.3 |
5 |
17.8 |
| H |
L |
X |
Y |
W.G(g) |
Q´ty/ |
| 13 |
26 |
15 |
13 |
11.1 |
50 |
|
85500832
CLPC 08G02 |
| ØD1 |
ØD2 |
R |
A |
B |
C |
| 8 |
6 |
G1/4 |
6 |
5 |
17.8 |
| H |
L |
X |
Y |
W.G(g) |
Q´ty/ |
| 16 |
21.7 |
15 |
13 |
12.8 |
50 |
|
85501032
CLPC 10G02 |
| ØD1 |
ØD2 |
R |
A |
B |
C |
| 10 |
8 |
G1/4 |
6 |
4 |
19.4 |
| H |
L |
X |
Y |
W.G(g) |
Q´ty/ |
| 16 |
28.3 |
18.5 |
16 |
17.7 |
40 |
|
85501033
CLPC 10G03 |
| ØD1 |
ØD2 |
R |
A |
B |
C |
| 10 |
8 |
G3/8 |
7 |
4 |
19.4 |
| H |
L |
X |
Y |
W.G(g) |
Q´ty/ |
| 20 |
24.3 |
18.5 |
16 |
20.6 |
25 |
|
85501034
CLPC 10G04 |
| ØD1 |
ØD2 |
R |
A |
B |
C |
| 10 |
8 |
G1/2 |
8.5 |
5 |
19.4 |
| H |
L |
X |
Y |
W.G(g) |
Q´ty/ |
| 24 |
24.8 |
18.5 |
16 |
36.2 |
25 |
|
85501233
CLPC 12G03 |
| ØD1 |
ØD2 |
R |
A |
B |
C |
| 12 |
10 |
G3/8 |
7 |
4 |
22.4 |
| H |
L |
X |
Y |
W.G(g) |
Q´ty/ |
| 20 |
32.4 |
22.5 |
16 |
30.4 |
25 |
|
85501234
CLPC 12G04 |
| ØD1 |
ØD2 |
R |
A |
B |
C |
| 12 |
10 |
G1/2 |
8.5 |
5 |
22.4 |
| H |
L |
X |
Y |
W.G(g) |
Q´ty/ |
| 24 |
28.9 |
22.5 |
16 |
38.1 |
25 |
|
