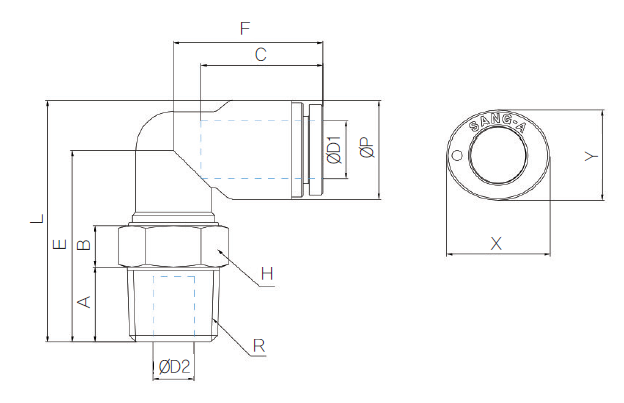

* The image above may differ from the product.
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| CODE |
MODEL |
ØD1 |
ØP |
A |
B |
C |
E |
F |
L |
H |
R |
ØD2 |
X |
Y |
W.G(g) |
Q´ty/ |
Auto CAD MDT(3D) |
Auto CAD R14(2D) |
| STEP |
DWG |
PDF |
| 85510402 |
CLPL 04M5 |
4 |
9.5 |
4 |
10.8 |
14.5 |
22.7 |
16.6 |
27.5 |
10 |
M5 |
2.5 |
10.8 |
8.6 |
8.3 |
50 |
|
|
|
| 85510411 |
CLPL 0401 |
4 |
9.5 |
8 |
5 |
14.5 |
20.9 |
16.6 |
25.7 |
10 |
R1/8 |
3 |
10.8 |
8.6 |
8.3 |
50 |
|
|
|
| 85510412 |
CLPL 0402 |
4 |
9.5 |
11 |
5 |
14.5 |
23.9 |
16.6 |
28.7 |
14 |
R1/4 |
3 |
10.8 |
8.6 |
16.6 |
50 |
|
|
|
| 85510602 |
CLPL 06M5 |
6 |
12 |
4 |
10.3 |
15.4 |
23.2 |
17.9 |
29.2 |
12 |
M5 |
2.5 |
13 |
11.5 |
10.7 |
50 |
|
|
|
| 85510611 |
CLPL 0601 |
6 |
12 |
8 |
7.5 |
15.4 |
24.4 |
17.9 |
30.4 |
12 |
R1/8 |
4 |
13 |
11.5 |
11.5 |
40 |
|
|
|
| 85510612 |
CLPL 0602 |
6 |
12 |
11 |
5 |
15.4 |
24.9 |
17.9 |
30.9 |
14 |
R1/4 |
4 |
13 |
11.5 |
16.6 |
40 |
|
|
|
| 85510811 |
CLPL 0801 |
8 |
14.3 |
8 |
11.6 |
17.8 |
30.6 |
21.8 |
37.8 |
14 |
R1/8 |
6 |
15 |
13 |
18.2 |
40 |
|
|
|
| 85510812 |
CLPL 0802 |
8 |
14.3 |
11 |
6 |
17.8 |
28 |
21.8 |
35.2 |
14 |
R1/4 |
6 |
15 |
13 |
16.5 |
40 |
|
|
|
| 85511012 |
CLPL 1002 |
10 |
17 |
11 |
10.8 |
19.4 |
38.8 |
25 |
47.3 |
17 |
R1/4 |
8 |
18.5 |
16 |
30.5 |
20 |
|
|
|
| 85511013 |
CLPL 1003 |
10 |
17 |
12 |
8 |
19.4 |
34 |
25 |
42.5 |
17 |
R3/8 |
8 |
18.5 |
16 |
31.3 |
20 |
|
|
|
| 85511014 |
CLPL 1004 |
10 |
17 |
15 |
6 |
19.4 |
35 |
25 |
43.5 |
21 |
R1/2 |
8 |
18.5 |
16 |
50 |
20 |
|
|
|
| 85511213 |
CLPL 1203 |
12 |
20.2 |
12 |
11.5 |
22.4 |
39.1 |
28.9 |
49.2 |
19 |
R3/8 |
10 |
22.5 |
16 |
40.2 |
20 |
|
|
|
| 85511214 |
CLPL 1204 |
12 |
20.2 |
15 |
8 |
22.4 |
38.6 |
28.9 |
48.7 |
21 |
R1/2 |
10 |
22.5 |
16 |
56.8 |
20 |
|
|
|
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
(mm)
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| MODEL |
SPEC |
85510402
CLPL 04M5 |
| ØD1 |
ØP |
A |
B |
C |
E |
F |
L |
| 4 |
9.5 |
4 |
10.8 |
14.5 |
22.7 |
16.6 |
27.5 |
| H |
R |
ØD2 |
X |
Y |
W.G(g) |
Q´ty/ |
|
| 10 |
M5 |
2.5 |
10.8 |
8.6 |
8.3 |
50 |
|
|
85510411
CLPL 0401 |
| ØD1 |
ØP |
A |
B |
C |
E |
F |
L |
| 4 |
9.5 |
8 |
5 |
14.5 |
20.9 |
16.6 |
25.7 |
| H |
R |
ØD2 |
X |
Y |
W.G(g) |
Q´ty/ |
|
| 10 |
R1/8 |
3 |
10.8 |
8.6 |
8.3 |
50 |
|
|
85510412
CLPL 0402 |
| ØD1 |
ØP |
A |
B |
C |
E |
F |
L |
| 4 |
9.5 |
11 |
5 |
14.5 |
23.9 |
16.6 |
28.7 |
| H |
R |
ØD2 |
X |
Y |
W.G(g) |
Q´ty/ |
|
| 14 |
R1/4 |
3 |
10.8 |
8.6 |
16.6 |
50 |
|
|
85510602
CLPL 06M5 |
| ØD1 |
ØP |
A |
B |
C |
E |
F |
L |
| 6 |
12 |
4 |
10.3 |
15.4 |
23.2 |
17.9 |
29.2 |
| H |
R |
ØD2 |
X |
Y |
W.G(g) |
Q´ty/ |
|
| 12 |
M5 |
2.5 |
13 |
11.5 |
10.7 |
50 |
|
|
85510611
CLPL 0601 |
| ØD1 |
ØP |
A |
B |
C |
E |
F |
L |
| 6 |
12 |
8 |
7.5 |
15.4 |
24.4 |
17.9 |
30.4 |
| H |
R |
ØD2 |
X |
Y |
W.G(g) |
Q´ty/ |
|
| 12 |
R1/8 |
4 |
13 |
11.5 |
11.5 |
40 |
|
|
85510612
CLPL 0602 |
| ØD1 |
ØP |
A |
B |
C |
E |
F |
L |
| 6 |
12 |
11 |
5 |
15.4 |
24.9 |
17.9 |
30.9 |
| H |
R |
ØD2 |
X |
Y |
W.G(g) |
Q´ty/ |
|
| 14 |
R1/4 |
4 |
13 |
11.5 |
16.6 |
40 |
|
|
85510811
CLPL 0801 |
| ØD1 |
ØP |
A |
B |
C |
E |
F |
L |
| 8 |
14.3 |
8 |
11.6 |
17.8 |
30.6 |
21.8 |
37.8 |
| H |
R |
ØD2 |
X |
Y |
W.G(g) |
Q´ty/ |
|
| 14 |
R1/8 |
6 |
15 |
13 |
18.2 |
40 |
|
|
85510812
CLPL 0802 |
| ØD1 |
ØP |
A |
B |
C |
E |
F |
L |
| 8 |
14.3 |
11 |
6 |
17.8 |
28 |
21.8 |
35.2 |
| H |
R |
ØD2 |
X |
Y |
W.G(g) |
Q´ty/ |
|
| 14 |
R1/4 |
6 |
15 |
13 |
16.5 |
40 |
|
|
85511012
CLPL 1002 |
| ØD1 |
ØP |
A |
B |
C |
E |
F |
L |
| 10 |
17 |
11 |
10.8 |
19.4 |
38.8 |
25 |
47.3 |
| H |
R |
ØD2 |
X |
Y |
W.G(g) |
Q´ty/ |
|
| 17 |
R1/4 |
8 |
18.5 |
16 |
30.5 |
20 |
|
|
85511013
CLPL 1003 |
| ØD1 |
ØP |
A |
B |
C |
E |
F |
L |
| 10 |
17 |
12 |
8 |
19.4 |
34 |
25 |
42.5 |
| H |
R |
ØD2 |
X |
Y |
W.G(g) |
Q´ty/ |
|
| 17 |
R3/8 |
8 |
18.5 |
16 |
31.3 |
20 |
|
|
85511014
CLPL 1004 |
| ØD1 |
ØP |
A |
B |
C |
E |
F |
L |
| 10 |
17 |
15 |
6 |
19.4 |
35 |
25 |
43.5 |
| H |
R |
ØD2 |
X |
Y |
W.G(g) |
Q´ty/ |
|
| 21 |
R1/2 |
8 |
18.5 |
16 |
50 |
20 |
|
|
85511213
CLPL 1203 |
| ØD1 |
ØP |
A |
B |
C |
E |
F |
L |
| 12 |
20.2 |
12 |
11.5 |
22.4 |
39.1 |
28.9 |
49.2 |
| H |
R |
ØD2 |
X |
Y |
W.G(g) |
Q´ty/ |
|
| 19 |
R3/8 |
10 |
22.5 |
16 |
40.2 |
20 |
|
|
85511214
CLPL 1204 |
| ØD1 |
ØP |
A |
B |
C |
E |
F |
L |
| 12 |
20.2 |
15 |
8 |
22.4 |
38.6 |
28.9 |
48.7 |
| H |
R |
ØD2 |
X |
Y |
W.G(g) |
Q´ty/ |
|
| 21 |
R1/2 |
10 |
22.5 |
16 |
56.8 |
20 |
|
|
