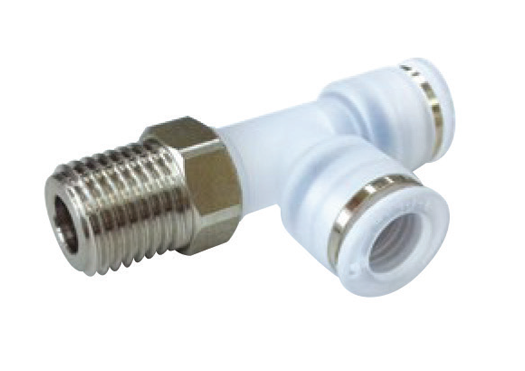

* The image above may differ from the product.
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

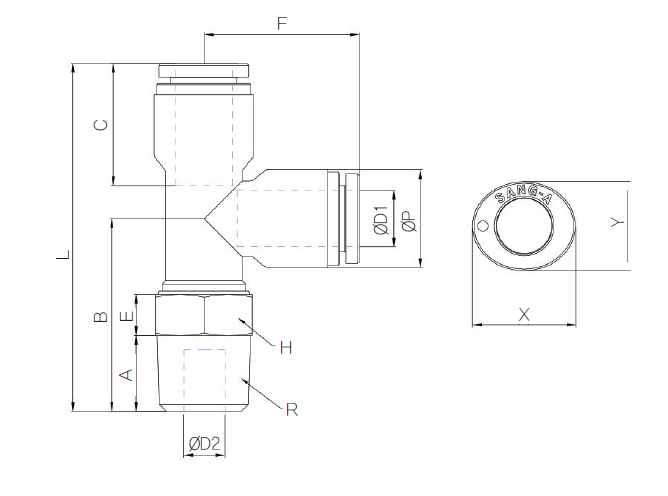

| CODE |
MODEL |
ØD1 |
ØP |
A |
B |
C |
E |
F |
L |
H |
R |
ØD2 |
X |
Y |
W.G(g) |
Q´ty/ |
Auto CAD MDT(3D) |
Auto CAD R14(2D) |
| STEP |
DWG |
PDF |
| 85530402 |
CLPST 04M5 |
4 |
9.5 |
4 |
22.7 |
14.5 |
10.8 |
17.1 |
39.8 |
10 |
M5 |
2.5 |
10.8 |
8.6 |
9.8 |
50 |
[로그인]
|
[로그인]
|
None
|
| 85530411 |
CLPST 0401 |
4 |
9.5 |
8 |
20.9 |
14.5 |
5 |
17.1 |
38 |
10 |
R1/8 |
3 |
10.8 |
8.6 |
9.7 |
50 |
[로그인]
|
[로그인]
|
None
|
| 85530412 |
CLPST 0402 |
4 |
9.5 |
11 |
23.9 |
14.5 |
5 |
17.1 |
41 |
14 |
R1/4 |
3 |
10.8 |
8.6 |
18.1 |
40 |
[로그인]
|
[로그인]
|
None
|
| 85530602 |
CLPST 06M5 |
6 |
12 |
4 |
23.2 |
15.4 |
10.3 |
18.9 |
42 |
12 |
M5 |
2.5 |
13 |
11.5 |
13 |
40 |
[로그인]
|
[로그인]
|
None
|
| 85530611 |
CLPST 0601 |
6 |
12 |
8 |
23.9 |
15.4 |
7.5 |
18.9 |
43.2 |
12 |
R1/8 |
4 |
13 |
11.5 |
13.8 |
40 |
[로그인]
|
[로그인]
|
None
|
| 85530612 |
CLPST 0602 |
6 |
12 |
11 |
24.9 |
15.4 |
5 |
18.9 |
43.8 |
14 |
R1/4 |
4 |
13 |
11.5 |
18.9 |
40 |
[로그인]
|
[로그인]
|
None
|
| 85530811 |
CLPST 0801 |
8 |
14.3 |
8 |
30.6 |
17.8 |
11.6 |
22.6 |
52.7 |
14 |
R1/8 |
6 |
15 |
13 |
21.6 |
30 |
[로그인]
|
[로그인]
|
None
|
| 85530812 |
CLPST 0802 |
8 |
14.3 |
11 |
28 |
17.8 |
6 |
22.6 |
50.6 |
14 |
R1/4 |
6 |
15 |
13 |
19.9 |
25 |
[로그인]
|
[로그인]
|
None
|
| 85531012 |
CLPST 1002 |
10 |
17 |
11 |
35.8 |
19.4 |
10.8 |
25 |
61.5 |
17 |
R1/4 |
6 |
18.5 |
16 |
35.5 |
20 |
[로그인]
|
[로그인]
|
None
|
| 85531013 |
CLPST 1003 |
10 |
17 |
12 |
34 |
19.4 |
8 |
25 |
59 |
17 |
R3/8 |
8 |
18.5 |
16 |
36.3 |
20 |
[로그인]
|
[로그인]
|
None
|
| 85531014 |
CLPST 1004 |
10 |
17 |
15 |
35 |
19.4 |
6 |
25 |
60 |
21 |
R1/2 |
8 |
18.5 |
16 |
55 |
20 |
[로그인]
|
[로그인]
|
None
|
| 85531213 |
CLPST 1203 |
12 |
20.2 |
12 |
39.1 |
22.4 |
11.5 |
28.9 |
68 |
19 |
R3/8 |
10 |
22.5 |
16 |
48.6 |
15 |
[로그인]
|
[로그인]
|
None
|
| 85531214 |
CLPST 1204 |
12 |
20.2 |
15 |
38.6 |
22.4 |
8 |
28.9 |
67.5 |
21 |
R1/2 |
10 |
22.5 |
16 |
65.1 |
15 |
[로그인]
|
[로그인]
|
None
|
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
(mm)
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| MODEL |
SPEC |
85530402
CLPST 04M5 |
| ØD1 |
ØP |
A |
B |
C |
E |
F |
L |
| 4 |
9.5 |
4 |
22.7 |
14.5 |
10.8 |
17.1 |
39.8 |
| H |
R |
ØD2 |
X |
Y |
W.G(g) |
Q´ty/ |
|
| 10 |
M5 |
2.5 |
10.8 |
8.6 |
9.8 |
50 |
|
|
85530411
CLPST 0401 |
| ØD1 |
ØP |
A |
B |
C |
E |
F |
L |
| 4 |
9.5 |
8 |
20.9 |
14.5 |
5 |
17.1 |
38 |
| H |
R |
ØD2 |
X |
Y |
W.G(g) |
Q´ty/ |
|
| 10 |
R1/8 |
3 |
10.8 |
8.6 |
9.7 |
50 |
|
|
85530412
CLPST 0402 |
| ØD1 |
ØP |
A |
B |
C |
E |
F |
L |
| 4 |
9.5 |
11 |
23.9 |
14.5 |
5 |
17.1 |
41 |
| H |
R |
ØD2 |
X |
Y |
W.G(g) |
Q´ty/ |
|
| 14 |
R1/4 |
3 |
10.8 |
8.6 |
18.1 |
40 |
|
|
85530602
CLPST 06M5 |
| ØD1 |
ØP |
A |
B |
C |
E |
F |
L |
| 6 |
12 |
4 |
23.2 |
15.4 |
10.3 |
18.9 |
42 |
| H |
R |
ØD2 |
X |
Y |
W.G(g) |
Q´ty/ |
|
| 12 |
M5 |
2.5 |
13 |
11.5 |
13 |
40 |
|
|
85530611
CLPST 0601 |
| ØD1 |
ØP |
A |
B |
C |
E |
F |
L |
| 6 |
12 |
8 |
23.9 |
15.4 |
7.5 |
18.9 |
43.2 |
| H |
R |
ØD2 |
X |
Y |
W.G(g) |
Q´ty/ |
|
| 12 |
R1/8 |
4 |
13 |
11.5 |
13.8 |
40 |
|
|
85530612
CLPST 0602 |
| ØD1 |
ØP |
A |
B |
C |
E |
F |
L |
| 6 |
12 |
11 |
24.9 |
15.4 |
5 |
18.9 |
43.8 |
| H |
R |
ØD2 |
X |
Y |
W.G(g) |
Q´ty/ |
|
| 14 |
R1/4 |
4 |
13 |
11.5 |
18.9 |
40 |
|
|
85530811
CLPST 0801 |
| ØD1 |
ØP |
A |
B |
C |
E |
F |
L |
| 8 |
14.3 |
8 |
30.6 |
17.8 |
11.6 |
22.6 |
52.7 |
| H |
R |
ØD2 |
X |
Y |
W.G(g) |
Q´ty/ |
|
| 14 |
R1/8 |
6 |
15 |
13 |
21.6 |
30 |
|
|
85530812
CLPST 0802 |
| ØD1 |
ØP |
A |
B |
C |
E |
F |
L |
| 8 |
14.3 |
11 |
28 |
17.8 |
6 |
22.6 |
50.6 |
| H |
R |
ØD2 |
X |
Y |
W.G(g) |
Q´ty/ |
|
| 14 |
R1/4 |
6 |
15 |
13 |
19.9 |
25 |
|
|
85531012
CLPST 1002 |
| ØD1 |
ØP |
A |
B |
C |
E |
F |
L |
| 10 |
17 |
11 |
35.8 |
19.4 |
10.8 |
25 |
61.5 |
| H |
R |
ØD2 |
X |
Y |
W.G(g) |
Q´ty/ |
|
| 17 |
R1/4 |
6 |
18.5 |
16 |
35.5 |
20 |
|
|
85531013
CLPST 1003 |
| ØD1 |
ØP |
A |
B |
C |
E |
F |
L |
| 10 |
17 |
12 |
34 |
19.4 |
8 |
25 |
59 |
| H |
R |
ØD2 |
X |
Y |
W.G(g) |
Q´ty/ |
|
| 17 |
R3/8 |
8 |
18.5 |
16 |
36.3 |
20 |
|
|
85531014
CLPST 1004 |
| ØD1 |
ØP |
A |
B |
C |
E |
F |
L |
| 10 |
17 |
15 |
35 |
19.4 |
6 |
25 |
60 |
| H |
R |
ØD2 |
X |
Y |
W.G(g) |
Q´ty/ |
|
| 21 |
R1/2 |
8 |
18.5 |
16 |
55 |
20 |
|
|
85531213
CLPST 1203 |
| ØD1 |
ØP |
A |
B |
C |
E |
F |
L |
| 12 |
20.2 |
12 |
39.1 |
22.4 |
11.5 |
28.9 |
68 |
| H |
R |
ØD2 |
X |
Y |
W.G(g) |
Q´ty/ |
|
| 19 |
R3/8 |
10 |
22.5 |
16 |
48.6 |
15 |
|
|
85531214
CLPST 1204 |
| ØD1 |
ØP |
A |
B |
C |
E |
F |
L |
| 12 |
20.2 |
15 |
38.6 |
22.4 |
8 |
28.9 |
67.5 |
| H |
R |
ØD2 |
X |
Y |
W.G(g) |
Q´ty/ |
|
| 21 |
R1/2 |
10 |
22.5 |
16 |
65.1 |
15 |
|
|
