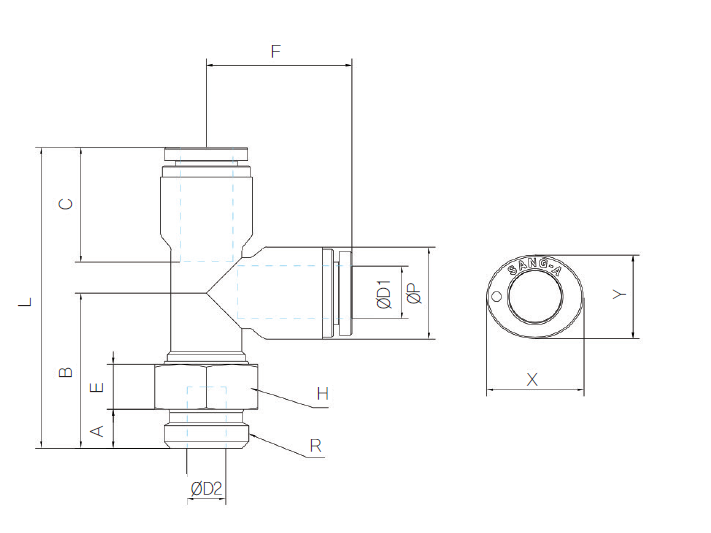

* The image above may differ from the product.
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| CODE |
MODEL |
ØD1 |
ØP |
A |
B |
C |
E |
F |
L |
H |
R |
ØD2 |
X |
Y |
W.G(g) |
Q´ty/ |
Auto CAD MDT(3D) |
Auto CAD R14(2D) |
| STEP |
DWG |
PDF |
| 85530431 |
CLPST 04G01 |
4 |
9.5 |
5.3 |
21 |
14.5 |
7.8 |
17.1 |
38.1 |
13 |
G1/8 |
3 |
10.8 |
8.6 |
13 |
50 |
[로그인]
|
[로그인]
|
None
|
| 85530432 |
CLPST 04G02 |
4 |
9.5 |
6 |
21.9 |
14.5 |
8 |
17.1 |
39 |
16 |
G1/4 |
3 |
10.8 |
8.6 |
22.1 |
50 |
[로그인]
|
[로그인]
|
None
|
| 85530631 |
CLPST 06G01 |
6 |
12 |
5.3 |
24 |
15.4 |
9.8 |
18.9 |
42.9 |
13 |
G1/8 |
4 |
13 |
11.5 |
15.4 |
40 |
[로그인]
|
[로그인]
|
None
|
| 85530632 |
CLPST 06G02 |
6 |
12 |
6 |
22.7 |
15.4 |
7.8 |
18.9 |
41.6 |
16 |
G1/4 |
4 |
13 |
11.5 |
21.6 |
40 |
[로그인]
|
[로그인]
|
None
|
| 85530831 |
CLPST 08G01 |
8 |
14.3 |
5.3 |
27.9 |
17.8 |
12.1 |
22.6 |
50 |
13 |
G1/8 |
6 |
15 |
13 |
17.8 |
25 |
[로그인]
|
[로그인]
|
None
|
| 85530832 |
CLPST 08G02 |
8 |
14.3 |
6 |
26.6 |
17.8 |
9.6 |
22.6 |
48.7 |
16 |
G1/4 |
6 |
15 |
13 |
24.8 |
25 |
[로그인]
|
[로그인]
|
None
|
| 85531032 |
CLPST 10G02 |
10 |
17 |
6 |
33.3 |
19.4 |
13.3 |
25 |
58.3 |
16 |
G1/4 |
8 |
18.5 |
16 |
29.2 |
20 |
[로그인]
|
[로그인]
|
None
|
| 85531033 |
CLPST 10G03 |
10 |
17 |
7 |
31.3 |
19.4 |
10.3 |
25 |
54 |
20 |
G3/8 |
8 |
18.5 |
16 |
40 |
20 |
[로그인]
|
[로그인]
|
None
|
| 85531034 |
CLPST 10G04 |
10 |
17 |
8.5 |
30.5 |
19.4 |
8 |
25 |
55.5 |
24 |
G1/2 |
8 |
18.5 |
16 |
53.4 |
20 |
[로그인]
|
[로그인]
|
None
|
| 85531233 |
CLPST 12G03 |
12 |
20.2 |
7 |
34.8 |
22.4 |
12.2 |
28.9 |
63.7 |
20 |
G3/8 |
10 |
22.5 |
16 |
44.9 |
15 |
[로그인]
|
[로그인]
|
None
|
| 85531234 |
CLPST 12G04 |
12 |
20.2 |
8.5 |
32.1 |
22.4 |
8 |
28.9 |
61 |
24 |
G1/2 |
10 |
22.5 |
16 |
56.8 |
15 |
[로그인]
|
[로그인]
|
None
|
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
(mm)
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| MODEL |
SPEC |
85530431
CLPST 04G01 |
| ØD1 |
ØP |
A |
B |
C |
E |
F |
L |
| 4 |
9.5 |
5.3 |
21 |
14.5 |
7.8 |
17.1 |
38.1 |
| H |
R |
ØD2 |
X |
Y |
W.G(g) |
Q´ty/ |
|
| 13 |
G1/8 |
3 |
10.8 |
8.6 |
13 |
50 |
|
|
85530432
CLPST 04G02 |
| ØD1 |
ØP |
A |
B |
C |
E |
F |
L |
| 4 |
9.5 |
6 |
21.9 |
14.5 |
8 |
17.1 |
39 |
| H |
R |
ØD2 |
X |
Y |
W.G(g) |
Q´ty/ |
|
| 16 |
G1/4 |
3 |
10.8 |
8.6 |
22.1 |
50 |
|
|
85530631
CLPST 06G01 |
| ØD1 |
ØP |
A |
B |
C |
E |
F |
L |
| 6 |
12 |
5.3 |
24 |
15.4 |
9.8 |
18.9 |
42.9 |
| H |
R |
ØD2 |
X |
Y |
W.G(g) |
Q´ty/ |
|
| 13 |
G1/8 |
4 |
13 |
11.5 |
15.4 |
40 |
|
|
85530632
CLPST 06G02 |
| ØD1 |
ØP |
A |
B |
C |
E |
F |
L |
| 6 |
12 |
6 |
22.7 |
15.4 |
7.8 |
18.9 |
41.6 |
| H |
R |
ØD2 |
X |
Y |
W.G(g) |
Q´ty/ |
|
| 16 |
G1/4 |
4 |
13 |
11.5 |
21.6 |
40 |
|
|
85530831
CLPST 08G01 |
| ØD1 |
ØP |
A |
B |
C |
E |
F |
L |
| 8 |
14.3 |
5.3 |
27.9 |
17.8 |
12.1 |
22.6 |
50 |
| H |
R |
ØD2 |
X |
Y |
W.G(g) |
Q´ty/ |
|
| 13 |
G1/8 |
6 |
15 |
13 |
17.8 |
25 |
|
|
85530832
CLPST 08G02 |
| ØD1 |
ØP |
A |
B |
C |
E |
F |
L |
| 8 |
14.3 |
6 |
26.6 |
17.8 |
9.6 |
22.6 |
48.7 |
| H |
R |
ØD2 |
X |
Y |
W.G(g) |
Q´ty/ |
|
| 16 |
G1/4 |
6 |
15 |
13 |
24.8 |
25 |
|
|
85531032
CLPST 10G02 |
| ØD1 |
ØP |
A |
B |
C |
E |
F |
L |
| 10 |
17 |
6 |
33.3 |
19.4 |
13.3 |
25 |
58.3 |
| H |
R |
ØD2 |
X |
Y |
W.G(g) |
Q´ty/ |
|
| 16 |
G1/4 |
8 |
18.5 |
16 |
29.2 |
20 |
|
|
85531033
CLPST 10G03 |
| ØD1 |
ØP |
A |
B |
C |
E |
F |
L |
| 10 |
17 |
7 |
31.3 |
19.4 |
10.3 |
25 |
54 |
| H |
R |
ØD2 |
X |
Y |
W.G(g) |
Q´ty/ |
|
| 20 |
G3/8 |
8 |
18.5 |
16 |
40 |
20 |
|
|
85531034
CLPST 10G04 |
| ØD1 |
ØP |
A |
B |
C |
E |
F |
L |
| 10 |
17 |
8.5 |
30.5 |
19.4 |
8 |
25 |
55.5 |
| H |
R |
ØD2 |
X |
Y |
W.G(g) |
Q´ty/ |
|
| 24 |
G1/2 |
8 |
18.5 |
16 |
53.4 |
20 |
|
|
85531233
CLPST 12G03 |
| ØD1 |
ØP |
A |
B |
C |
E |
F |
L |
| 12 |
20.2 |
7 |
34.8 |
22.4 |
12.2 |
28.9 |
63.7 |
| H |
R |
ØD2 |
X |
Y |
W.G(g) |
Q´ty/ |
|
| 20 |
G3/8 |
10 |
22.5 |
16 |
44.9 |
15 |
|
|
85531234
CLPST 12G04 |
| ØD1 |
ØP |
A |
B |
C |
E |
F |
L |
| 12 |
20.2 |
8.5 |
32.1 |
22.4 |
8 |
28.9 |
61 |
| H |
R |
ØD2 |
X |
Y |
W.G(g) |
Q´ty/ |
|
| 24 |
G1/2 |
10 |
22.5 |
16 |
56.8 |
15 |
|
|
