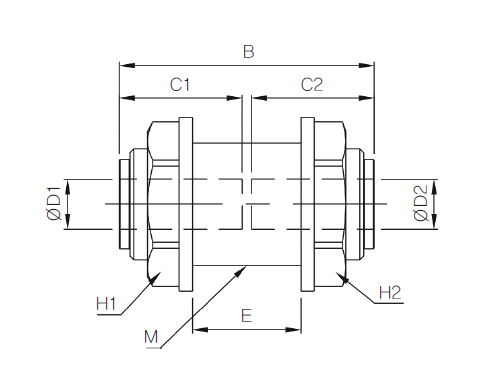

* The image above may differ from the product.
Inch Size
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| CODE |
MODEL |
ØD1 |
ØD2 |
M |
B |
C1 |
C2 |
E |
H1 |
H2 |
W.G(g) |
Q´ty/Inbox |
Auto CAD MDT(3D) |
Auto CAD R14(2D) |
| STEP |
DWG |
PDF |
| 86115400 |
WMM 5/32 |
5/32 |
5/32 |
M16*1.0P |
32.3 |
13.45 |
13.45 |
14.2 |
19.05(3/4) |
19.05(3/4) |
8.73 |
50 |
[로그인]
|
[로그인]
|
[로그인]
|
| 96115500 |
WMM 3/16 |
3/16 |
3/16 |
M16*1.0P |
32.4 |
14.4 |
14.4 |
14.2 |
19.05(3/4) |
19.05(3/4) |
9.618 |
50 |
[로그인]
|
[로그인]
|
[로그인]
|
| 86115600 |
WMM 1/4 |
1/4 |
1/4 |
M16*1.0P |
33.4 |
16.1 |
16.1 |
14.2 |
19.05(3/4) |
19.05(3/4) |
8.16 |
50 |
[로그인]
|
[로그인]
|
[로그인]
|
| 86118600 |
WMM 1/4-3/8 |
1/4 |
3/8 |
M20*1.0P |
36.2 |
16.1 |
18.6 |
15.1 |
22.23(7/8) |
22.23(7/8) |
13.804 |
30 |
[로그인]
|
[로그인]
|
[로그인]
|
| 86115800 |
WMM 5/16 |
5/16 |
5/16 |
M20*1.0P |
36.1 |
17.3 |
17.3 |
15.7 |
22.23(7/8) |
22.23(7/8) |
12.52 |
50 |
[로그인]
|
[로그인]
|
[로그인]
|
| 86117600 |
WMM 3/8-1/4 |
3/8 |
1/4 |
M20*1.0P |
36.2 |
18.6 |
16.1 |
15.1 |
22.23(7/8) |
22.23(7/8) |
12.39 |
30 |
[로그인]
|
[로그인]
|
[로그인]
|
| 86116000 |
WMM 3/8 |
3/8 |
3/8 |
M20.1.0P |
40.6 |
18.6 |
18.6 |
18.7 |
22.23(7/8) |
22.23(7/8) |
14.6 |
30 |
[로그인]
|
[로그인]
|
[로그인]
|
| 86116200 |
WMM 1/2 |
1/2 |
1/2 |
M27*1.5P |
47 |
22.5 |
22.5 |
21 |
28.58(1 1/8) |
28.58(1 1/8) |
29.8 |
20 |
[로그인]
|
[로그인]
|
[로그인]
|
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
Inch Size
(mm)
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| MODEL |
SPEC |
86115400
WMM 5/32 |
| ØD1 |
ØD2 |
M |
B |
C1 |
C2 |
| 5/32 |
5/32 |
M16*1.0P |
32.3 |
13.45 |
13.45 |
| E |
H1 |
H2 |
W.G(g) |
Q´ty/Inbox |
|
| 14.2 |
19.05(3/4) |
19.05(3/4) |
8.73 |
50 |
|
|
96115500
WMM 3/16 |
| ØD1 |
ØD2 |
M |
B |
C1 |
C2 |
| 3/16 |
3/16 |
M16*1.0P |
32.4 |
14.4 |
14.4 |
| E |
H1 |
H2 |
W.G(g) |
Q´ty/Inbox |
|
| 14.2 |
19.05(3/4) |
19.05(3/4) |
9.618 |
50 |
|
|
86115600
WMM 1/4 |
| ØD1 |
ØD2 |
M |
B |
C1 |
C2 |
| 1/4 |
1/4 |
M16*1.0P |
33.4 |
16.1 |
16.1 |
| E |
H1 |
H2 |
W.G(g) |
Q´ty/Inbox |
|
| 14.2 |
19.05(3/4) |
19.05(3/4) |
8.16 |
50 |
|
|
86118600
WMM 1/4-3/8 |
| ØD1 |
ØD2 |
M |
B |
C1 |
C2 |
| 1/4 |
3/8 |
M20*1.0P |
36.2 |
16.1 |
18.6 |
| E |
H1 |
H2 |
W.G(g) |
Q´ty/Inbox |
|
| 15.1 |
22.23(7/8) |
22.23(7/8) |
13.804 |
30 |
|
|
86115800
WMM 5/16 |
| ØD1 |
ØD2 |
M |
B |
C1 |
C2 |
| 5/16 |
5/16 |
M20*1.0P |
36.1 |
17.3 |
17.3 |
| E |
H1 |
H2 |
W.G(g) |
Q´ty/Inbox |
|
| 15.7 |
22.23(7/8) |
22.23(7/8) |
12.52 |
50 |
|
|
86117600
WMM 3/8-1/4 |
| ØD1 |
ØD2 |
M |
B |
C1 |
C2 |
| 3/8 |
1/4 |
M20*1.0P |
36.2 |
18.6 |
16.1 |
| E |
H1 |
H2 |
W.G(g) |
Q´ty/Inbox |
|
| 15.1 |
22.23(7/8) |
22.23(7/8) |
12.39 |
30 |
|
|
86116000
WMM 3/8 |
| ØD1 |
ØD2 |
M |
B |
C1 |
C2 |
| 3/8 |
3/8 |
M20.1.0P |
40.6 |
18.6 |
18.6 |
| E |
H1 |
H2 |
W.G(g) |
Q´ty/Inbox |
|
| 18.7 |
22.23(7/8) |
22.23(7/8) |
14.6 |
30 |
|
|
86116200
WMM 1/2 |
| ØD1 |
ØD2 |
M |
B |
C1 |
C2 |
| 1/2 |
1/2 |
M27*1.5P |
47 |
22.5 |
22.5 |
| E |
H1 |
H2 |
W.G(g) |
Q´ty/Inbox |
|
| 21 |
28.58(1 1/8) |
28.58(1 1/8) |
29.8 |
20 |
|
|
