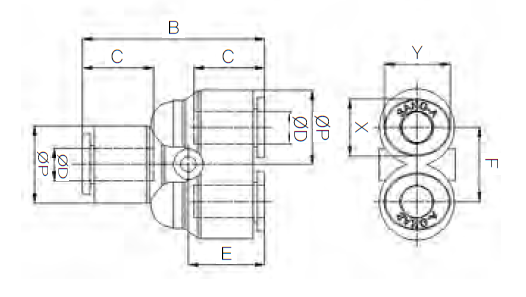

* The image above may differ from the product.
TUBE : Metric / Thread : R(PT)
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| CODE |
MODEL |
ØD |
ØP |
B |
C |
E |
F |
X |
Y |
W.G(g) |
Q'ty/
inbox |
Auto CAD MDT(3D) |
Auto CAD R14(2D) |
| STEP |
DWG |
PDF |
| 94080400 |
HR-PY 04 |
4 |
11.9 |
32 |
14.9 |
13.6 |
11 |
8.6 |
10.8 |
13.357 |
100 |
|
|
|
| 94080600 |
HR-PY 06 |
6 |
14.9 |
36 |
15.7 |
15 |
13.6 |
11 |
13 |
23.584 |
40 |
|
|
|
| 94080800 |
HR-PY 08 |
8 |
16.9 |
44.2 |
17.8 |
18.6 |
15.4 |
13 |
15 |
27.546 |
40 |
|
|
|
| 94081000 |
HR-PY 10 |
10 |
19.5 |
46.8 |
19.8 |
18.4 |
18 |
16 |
18.5 |
36.232 |
30 |
|
|
|
| 94081200 |
HR-PY 12 |
12 |
23.5 |
53.8 |
22.4 |
20.9 |
21.5 |
19.5 |
22.5 |
56.732 |
15 |
|
|
|
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
TUBE : Metric / Thread : R(PT)
(mm)
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| MODEL |
SPEC |
94080400
HR-PY 04 |
| ØD |
ØP |
B |
C |
E |
| 4 |
11.9 |
32 |
14.9 |
13.6 |
| F |
X |
Y |
W.G(g) |
Q'ty/inbox |
| 11 |
8.6 |
10.8 |
13.357 |
100 |
|
94080600
HR-PY 06 |
| ØD |
ØP |
B |
C |
E |
| 6 |
14.9 |
36 |
15.7 |
15 |
| F |
X |
Y |
W.G(g) |
Q'ty/inbox |
| 13.6 |
11 |
13 |
23.584 |
40 |
|
94080800
HR-PY 08 |
| ØD |
ØP |
B |
C |
E |
| 8 |
16.9 |
44.2 |
17.8 |
18.6 |
| F |
X |
Y |
W.G(g) |
Q'ty/inbox |
| 15.4 |
13 |
15 |
27.546 |
40 |
|
94081000
HR-PY 10 |
| ØD |
ØP |
B |
C |
E |
| 10 |
19.5 |
46.8 |
19.8 |
18.4 |
| F |
X |
Y |
W.G(g) |
Q'ty/inbox |
| 18 |
16 |
18.5 |
36.232 |
30 |
|
94081200
HR-PY 12 |
| ØD |
ØP |
B |
C |
E |
| 12 |
23.5 |
53.8 |
22.4 |
20.9 |
| F |
X |
Y |
W.G(g) |
Q'ty/inbox |
| 21.5 |
19.5 |
22.5 |
56.732 |
15 |
|
