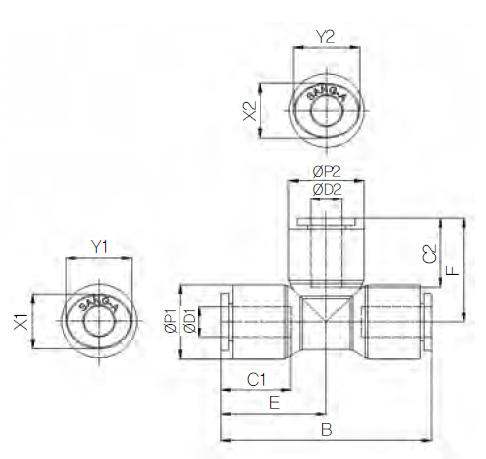

* The image above may differ from the product.
TUBE : Metric / Thread : R(PT)
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| CODE |
MODEL |
ØD1 |
ØD2 |
ØP1 |
ØP2 |
B |
C1 |
C2 |
E |
F |
X1 |
X2 |
Y1 |
Y2 |
W.G(g) |
Q'ty/
inbox |
Auto CAD MDT(3D) |
Auto CAD R14(2D) |
| STEP |
DWG |
PDF |
| 94684300 |
HR-PUG 0604 |
6 |
4 |
14.9 |
11.9 |
40 |
15.7 |
14.9 |
20 |
20 |
11 |
8.6 |
13 |
10.8 |
20.104 |
50 |
|
|
|
| 94684500 |
HR-PUG 0806 |
8 |
6 |
16.9 |
=14.9 |
47.2 |
17.8 |
15.7 |
23.6 |
22 |
13 |
11 |
15 |
13 |
25.57 |
30 |
|
|
|
| 94684700 |
HR-PUG 1008 |
10 |
8 |
19.5 |
=16.9 |
52.8 |
19.8 |
17.8 |
26.4 |
25.6 |
16 |
13 |
18.5 |
15 |
32.505 |
30 |
|
|
|
| 94685000 |
HR-PUG 1210 |
12 |
10 |
23.5 |
=19.5 |
61.8 |
22.4 |
19.8 |
30.9 |
28.4 |
19.5 |
16 |
22.5 |
18.5 |
49.29 |
20 |
|
|
|
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
TUBE : Metric / Thread : R(PT)
(mm)
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| MODEL |
SPEC |
94684300
HR-PUG 0604 |
| ØD1 |
ØD2 |
ØP1 |
ØP2 |
B |
C1 |
C2 |
E |
| 6 |
4 |
14.9 |
11.9 |
40 |
15.7 |
14.9 |
20 |
| F |
X1 |
X2 |
Y1 |
Y2 |
W.G(g) |
Q'ty/inbox |
|
| 20 |
11 |
8.6 |
13 |
10.8 |
20.104 |
50 |
|
|
94684500
HR-PUG 0806 |
| ØD1 |
ØD2 |
ØP1 |
ØP2 |
B |
C1 |
C2 |
E |
| 8 |
6 |
16.9 |
=14.9 |
47.2 |
17.8 |
15.7 |
23.6 |
| F |
X1 |
X2 |
Y1 |
Y2 |
W.G(g) |
Q'ty/inbox |
|
| 22 |
13 |
11 |
15 |
13 |
25.57 |
30 |
|
|
94684700
HR-PUG 1008 |
| ØD1 |
ØD2 |
ØP1 |
ØP2 |
B |
C1 |
C2 |
E |
| 10 |
8 |
19.5 |
=16.9 |
52.8 |
19.8 |
17.8 |
26.4 |
| F |
X1 |
X2 |
Y1 |
Y2 |
W.G(g) |
Q'ty/inbox |
|
| 25.6 |
16 |
13 |
18.5 |
15 |
32.505 |
30 |
|
|
94685000
HR-PUG 1210 |
| ØD1 |
ØD2 |
ØP1 |
ØP2 |
B |
C1 |
C2 |
E |
| 12 |
10 |
23.5 |
=19.5 |
61.8 |
22.4 |
19.8 |
30.9 |
| F |
X1 |
X2 |
Y1 |
Y2 |
W.G(g) |
Q'ty/inbox |
|
| 28.4 |
19.5 |
16 |
22.5 |
18.5 |
49.29 |
20 |
|
|
