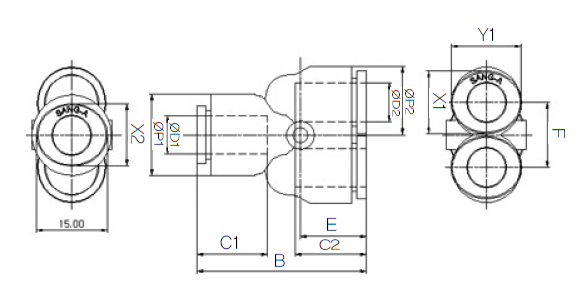

* The image above may differ from the product.
TUBE : Metric / Thread : R(PT)
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| CODE |
MODEL |
ØD1 |
ØD2 |
ØP1 |
ØP2 |
B |
C1 |
C2 |
E |
F |
X1 |
X2 |
Y1 |
Y2 |
W.G(g) |
Q'ty/
inbox |
Auto CAD MDT(3D) |
Auto CAD R14(2D) |
| STEP |
DWG |
PDF |
| 94114300 |
HR-PW 0604 |
6 |
4 |
14.9 |
11.9 |
34 |
15.7 |
14.9 |
13.6 |
11 |
11 |
8.6 |
13 |
10.8 |
11.1 |
50 |
|
|
|
| 94114500 |
HR-PW 0806 |
8 |
6 |
16.9 |
14.9 |
38.6 |
17.8 |
15.7 |
15 |
13.6 |
13 |
11 |
15 |
13 |
18.9 |
50 |
|
|
|
| 94114700 |
HR-PW 1008 |
10 |
8 |
19.5 |
16.9 |
44 |
19.8 |
17.8 |
17.8 |
15.4 |
16 |
13 |
18.5 |
15 |
24.8 |
40 |
|
|
|
| 94115000 |
HR-PW 1210 |
12 |
10 |
23.5 |
19.5 |
49.3 |
22.4 |
19.8 |
18.4 |
17.5 |
19.5 |
16 |
22.5 |
18.5 |
38.9 |
20 |
|
|
|
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
TUBE : Metric / Thread : R(PT)
(mm)
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| MODEL |
SPEC |
94114300
HR-PW 0604 |
| ØD1 |
ØD2 |
ØP1 |
ØP2 |
B |
C1 |
C2 |
E |
| 6 |
4 |
14.9 |
11.9 |
34 |
15.7 |
14.9 |
13.6 |
| F |
X1 |
X2 |
Y1 |
Y2 |
W.G(g) |
Q'ty/inbox |
|
| 11 |
11 |
8.6 |
13 |
10.8 |
11.1 |
50 |
|
|
94114500
HR-PW 0806 |
| ØD1 |
ØD2 |
ØP1 |
ØP2 |
B |
C1 |
C2 |
E |
| 8 |
6 |
16.9 |
14.9 |
38.6 |
17.8 |
15.7 |
15 |
| F |
X1 |
X2 |
Y1 |
Y2 |
W.G(g) |
Q'ty/inbox |
|
| 13.6 |
13 |
11 |
15 |
13 |
18.9 |
50 |
|
|
94114700
HR-PW 1008 |
| ØD1 |
ØD2 |
ØP1 |
ØP2 |
B |
C1 |
C2 |
E |
| 10 |
8 |
19.5 |
16.9 |
44 |
19.8 |
17.8 |
17.8 |
| F |
X1 |
X2 |
Y1 |
Y2 |
W.G(g) |
Q'ty/inbox |
|
| 15.4 |
16 |
13 |
18.5 |
15 |
24.8 |
40 |
|
|
94115000
HR-PW 1210 |
| ØD1 |
ØD2 |
ØP1 |
ØP2 |
B |
C1 |
C2 |
E |
| 12 |
10 |
23.5 |
19.5 |
49.3 |
22.4 |
19.8 |
18.4 |
| F |
X1 |
X2 |
Y1 |
Y2 |
W.G(g) |
Q'ty/inbox |
|
| 17.5 |
19.5 |
16 |
22.5 |
18.5 |
38.9 |
20 |
|
|
