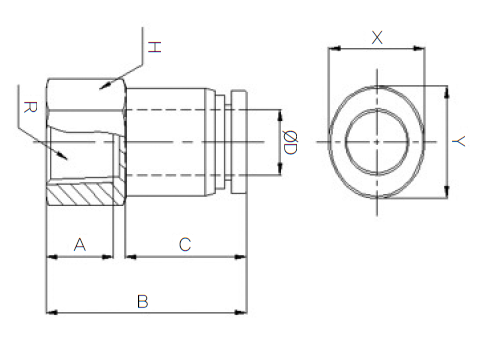

* The image above may differ from the product.
TUBE : Metric / Thread : R(PT)
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| CODE |
MODEL |
ØD |
A |
B |
C |
H |
R |
X |
Y |
W.G(g) |
Q'ty/
inbox |
Auto CAD MDT(3D) |
Auto CAD R14(2D) |
| STEP |
DWG |
PDF |
| 94230421 |
HR-PCF 0401 |
4 |
9 |
24.8 |
14.9 |
13 |
PT1/8 |
8.6 |
10.8 |
14.08 |
100 |
|
|
|
| 94230621 |
HR-PCF 0601 |
6 |
9 |
25.75 |
15.7 |
13 |
PT1/8 |
11 |
13 |
18.309 |
50 |
|
|
|
| 94230622 |
HR-PCF 0602 |
6 |
12 |
28.75 |
15.7 |
17 |
PT1/4 |
11 |
13 |
27.942 |
50 |
|
|
|
| 94230821 |
HR-PCF 0801 |
8 |
9 |
27.7 |
17.75 |
14 |
PT1/8 |
13 |
15 |
20.15 |
50 |
|
|
|
| 94230822 |
HR-PCF 0802 |
8 |
12 |
30.7 |
17.75 |
17 |
PT1/4 |
13 |
15 |
27.909 |
50 |
|
|
|
| 94231022 |
HR-PCF 1002 |
10 |
12 |
32.7 |
19.8 |
17 |
PT1/4 |
16 |
18.5 |
32.639 |
50 |
|
|
|
| 94231023 |
HR-PCF 1003 |
10 |
13 |
33.7 |
19.8 |
19 |
PT3/8 |
16 |
18.5 |
34.193 |
50 |
|
|
|
| 94231223 |
HR-PCF 1203 |
12 |
13 |
36.3 |
22.4 |
20 |
PT3/8 |
19.5 |
22.5 |
46.521 |
30 |
|
|
|
| 94231224 |
HR-PCF 1204 |
12 |
16 |
39.3 |
22.4 |
24 |
PT1/2 |
19.5 |
22.5 |
60.666 |
30 |
|
|
|
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
TUBE : Metric / Thread : R(PT)
(mm)
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| MODEL |
SPEC |
94230421
HR-PCF 0401 |
| ØD |
A |
B |
C |
H |
| 4 |
9 |
24.8 |
14.9 |
13 |
| R |
X |
Y |
W.G(g) |
Q'ty/inbox |
| PT1/8 |
8.6 |
10.8 |
14.08 |
100 |
|
94230621
HR-PCF 0601 |
| ØD |
A |
B |
C |
H |
| 6 |
9 |
25.75 |
15.7 |
13 |
| R |
X |
Y |
W.G(g) |
Q'ty/inbox |
| PT1/8 |
11 |
13 |
18.309 |
50 |
|
94230622
HR-PCF 0602 |
| ØD |
A |
B |
C |
H |
| 6 |
12 |
28.75 |
15.7 |
17 |
| R |
X |
Y |
W.G(g) |
Q'ty/inbox |
| PT1/4 |
11 |
13 |
27.942 |
50 |
|
94230821
HR-PCF 0801 |
| ØD |
A |
B |
C |
H |
| 8 |
9 |
27.7 |
17.75 |
14 |
| R |
X |
Y |
W.G(g) |
Q'ty/inbox |
| PT1/8 |
13 |
15 |
20.15 |
50 |
|
94230822
HR-PCF 0802 |
| ØD |
A |
B |
C |
H |
| 8 |
12 |
30.7 |
17.75 |
17 |
| R |
X |
Y |
W.G(g) |
Q'ty/inbox |
| PT1/4 |
13 |
15 |
27.909 |
50 |
|
94231022
HR-PCF 1002 |
| ØD |
A |
B |
C |
H |
| 10 |
12 |
32.7 |
19.8 |
17 |
| R |
X |
Y |
W.G(g) |
Q'ty/inbox |
| PT1/4 |
16 |
18.5 |
32.639 |
50 |
|
94231023
HR-PCF 1003 |
| ØD |
A |
B |
C |
H |
| 10 |
13 |
33.7 |
19.8 |
19 |
| R |
X |
Y |
W.G(g) |
Q'ty/inbox |
| PT3/8 |
16 |
18.5 |
34.193 |
50 |
|
94231223
HR-PCF 1203 |
| ØD |
A |
B |
C |
H |
| 12 |
13 |
36.3 |
22.4 |
20 |
| R |
X |
Y |
W.G(g) |
Q'ty/inbox |
| PT3/8 |
19.5 |
22.5 |
46.521 |
30 |
|
94231224
HR-PCF 1204 |
| ØD |
A |
B |
C |
H |
| 12 |
16 |
39.3 |
22.4 |
24 |
| R |
X |
Y |
W.G(g) |
Q'ty/inbox |
| PT1/2 |
19.5 |
22.5 |
60.666 |
30 |
|
