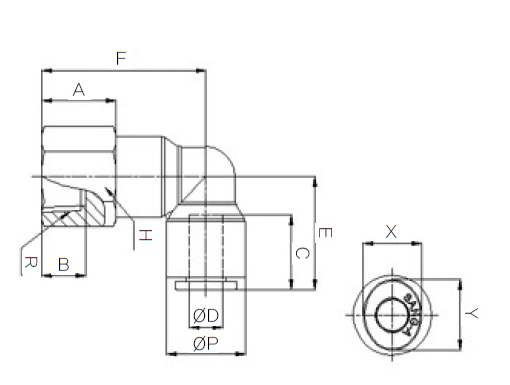

* The image above may differ from the product.
TUBE : Metric / Thread : R(PT)
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| CODE |
MODEL |
ØD |
ØP |
A |
B |
C |
E |
F |
R |
H |
X |
Y |
W.G(g) |
Q'ty/
inbox |
Auto CAD MDT(3D) |
Auto CAD R14(2D) |
| STEP |
DWG |
PDF |
| 94300402 |
HR-PLF 04M5 |
4 |
11.9 |
8 |
5 |
14.9 |
18.5 |
22.5 |
M5 |
13 |
8.6 |
10.8 |
16.456 |
50 |
|
|
|
| 94300411 |
HR-PLF 0401 |
4 |
11.9 |
11 |
9 |
14.9 |
18.5 |
22.5 |
PT 1/8 |
13 |
8.6 |
10.8 |
16.912 |
50 |
|
|
|
| 94300412 |
HR-PLF 0402 |
4 |
11.9 |
14 |
12 |
14.9 |
18.5 |
28.5 |
PT 1/4 |
16 |
8.6 |
10.8 |
23.42 |
50 |
|
|
|
| 94300602 |
HR-PLF 06M5 |
6 |
14.9 |
8 |
5 |
15.7 |
21 |
25 |
M5 |
15 |
11 |
13 |
25.451 |
50 |
|
|
|
| 94300611 |
HR-PLF 0601 |
6 |
14.9 |
11 |
9 |
15.7 |
21 |
28 |
PT 1/8 |
15 |
11 |
13 |
27.105 |
50 |
|
|
|
| 94300612 |
HR-PLF 0602 |
6 |
14.9 |
14 |
12 |
15.7 |
21 |
31 |
PT 1/4 |
16 |
11 |
13 |
29.4 |
40 |
|
|
|
| 94300811 |
HR-PLF 0801 |
8 |
16.9 |
10 |
9 |
17.8 |
23.6 |
29 |
PT 1/8 |
17 |
13 |
15 |
32.561 |
50 |
|
|
|
| 94300812 |
HR-PLF 0802 |
8 |
16.9 |
14 |
12 |
17.8 |
23.6 |
33 |
PT 1/4 |
17 |
13 |
15 |
34.923 |
50 |
|
|
|
| 94300813 |
HR-PLF 0803 |
8 |
16.9 |
15 |
13 |
17.8 |
23.6 |
34 |
PT 3/8 |
19 |
13 |
15 |
36.334 |
25 |
|
|
|
| 94301012 |
HR-PLF 1002 |
10 |
19.5 |
14 |
12 |
19.8 |
26.4 |
35 |
PT 1/4 |
20 |
16 |
18.5 |
52.404 |
20 |
|
|
|
| 94301013 |
HR-PLF 1003 |
10 |
19.5 |
15 |
13 |
19.8 |
26.4 |
36 |
PT 3/8 |
20 |
16 |
18.5 |
47.171 |
20 |
|
|
|
| 94301014 |
HR-PLF 1004 |
10 |
19.5 |
19 |
16 |
19.8 |
26.4 |
40 |
PT 1/2 |
24 |
16 |
18.5 |
65.022 |
20 |
|
|
|
| 94301212 |
HR-PLF 1202 |
12 |
23.5 |
14 |
12 |
22.4 |
30.9 |
39 |
PT 1/4 |
24 |
19.5 |
22.5 |
83.158 |
20 |
|
|
|
| 94301213 |
HR-PLF 1203 |
12 |
23.5 |
15 |
13 |
22.4 |
30.9 |
40 |
PT 3/8 |
24 |
19.5 |
22.5 |
79.134 |
20 |
|
|
|
| 94301214 |
HR-PLF 1204 |
12 |
23.5 |
19 |
16 |
22.4 |
30.9 |
44 |
PT 1/2 |
24 |
19.5 |
22.5 |
78.689 |
20 |
|
|
|
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
TUBE : Metric / Thread : R(PT)
(mm)
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| MODEL |
SPEC |
94300402
HR-PLF 04M5 |
| ØD |
ØP |
A |
B |
C |
E |
F |
| 4 |
11.9 |
8 |
5 |
14.9 |
18.5 |
22.5 |
| R |
H |
X |
Y |
W.G(g) |
Q'ty/inbox |
|
| M5 |
13 |
8.6 |
10.8 |
16.456 |
50 |
|
|
94300411
HR-PLF 0401 |
| ØD |
ØP |
A |
B |
C |
E |
F |
| 4 |
11.9 |
11 |
9 |
14.9 |
18.5 |
22.5 |
| R |
H |
X |
Y |
W.G(g) |
Q'ty/inbox |
|
| PT 1/8 |
13 |
8.6 |
10.8 |
16.912 |
50 |
|
|
94300412
HR-PLF 0402 |
| ØD |
ØP |
A |
B |
C |
E |
F |
| 4 |
11.9 |
14 |
12 |
14.9 |
18.5 |
28.5 |
| R |
H |
X |
Y |
W.G(g) |
Q'ty/inbox |
|
| PT 1/4 |
16 |
8.6 |
10.8 |
23.42 |
50 |
|
|
94300602
HR-PLF 06M5 |
| ØD |
ØP |
A |
B |
C |
E |
F |
| 6 |
14.9 |
8 |
5 |
15.7 |
21 |
25 |
| R |
H |
X |
Y |
W.G(g) |
Q'ty/inbox |
|
| M5 |
15 |
11 |
13 |
25.451 |
50 |
|
|
94300611
HR-PLF 0601 |
| ØD |
ØP |
A |
B |
C |
E |
F |
| 6 |
14.9 |
11 |
9 |
15.7 |
21 |
28 |
| R |
H |
X |
Y |
W.G(g) |
Q'ty/inbox |
|
| PT 1/8 |
15 |
11 |
13 |
27.105 |
50 |
|
|
94300612
HR-PLF 0602 |
| ØD |
ØP |
A |
B |
C |
E |
F |
| 6 |
14.9 |
14 |
12 |
15.7 |
21 |
31 |
| R |
H |
X |
Y |
W.G(g) |
Q'ty/inbox |
|
| PT 1/4 |
16 |
11 |
13 |
29.4 |
40 |
|
|
94300811
HR-PLF 0801 |
| ØD |
ØP |
A |
B |
C |
E |
F |
| 8 |
16.9 |
10 |
9 |
17.8 |
23.6 |
29 |
| R |
H |
X |
Y |
W.G(g) |
Q'ty/inbox |
|
| PT 1/8 |
17 |
13 |
15 |
32.561 |
50 |
|
|
94300812
HR-PLF 0802 |
| ØD |
ØP |
A |
B |
C |
E |
F |
| 8 |
16.9 |
14 |
12 |
17.8 |
23.6 |
33 |
| R |
H |
X |
Y |
W.G(g) |
Q'ty/inbox |
|
| PT 1/4 |
17 |
13 |
15 |
34.923 |
50 |
|
|
94300813
HR-PLF 0803 |
| ØD |
ØP |
A |
B |
C |
E |
F |
| 8 |
16.9 |
15 |
13 |
17.8 |
23.6 |
34 |
| R |
H |
X |
Y |
W.G(g) |
Q'ty/inbox |
|
| PT 3/8 |
19 |
13 |
15 |
36.334 |
25 |
|
|
94301012
HR-PLF 1002 |
| ØD |
ØP |
A |
B |
C |
E |
F |
| 10 |
19.5 |
14 |
12 |
19.8 |
26.4 |
35 |
| R |
H |
X |
Y |
W.G(g) |
Q'ty/inbox |
|
| PT 1/4 |
20 |
16 |
18.5 |
52.404 |
20 |
|
|
94301013
HR-PLF 1003 |
| ØD |
ØP |
A |
B |
C |
E |
F |
| 10 |
19.5 |
15 |
13 |
19.8 |
26.4 |
36 |
| R |
H |
X |
Y |
W.G(g) |
Q'ty/inbox |
|
| PT 3/8 |
20 |
16 |
18.5 |
47.171 |
20 |
|
|
94301014
HR-PLF 1004 |
| ØD |
ØP |
A |
B |
C |
E |
F |
| 10 |
19.5 |
19 |
16 |
19.8 |
26.4 |
40 |
| R |
H |
X |
Y |
W.G(g) |
Q'ty/inbox |
|
| PT 1/2 |
24 |
16 |
18.5 |
65.022 |
20 |
|
|
94301212
HR-PLF 1202 |
| ØD |
ØP |
A |
B |
C |
E |
F |
| 12 |
23.5 |
14 |
12 |
22.4 |
30.9 |
39 |
| R |
H |
X |
Y |
W.G(g) |
Q'ty/inbox |
|
| PT 1/4 |
24 |
19.5 |
22.5 |
83.158 |
20 |
|
|
94301213
HR-PLF 1203 |
| ØD |
ØP |
A |
B |
C |
E |
F |
| 12 |
23.5 |
15 |
13 |
22.4 |
30.9 |
40 |
| R |
H |
X |
Y |
W.G(g) |
Q'ty/inbox |
|
| PT 3/8 |
24 |
19.5 |
22.5 |
79.134 |
20 |
|
|
94301214
HR-PLF 1204 |
| ØD |
ØP |
A |
B |
C |
E |
F |
| 12 |
23.5 |
19 |
16 |
22.4 |
30.9 |
44 |
| R |
H |
X |
Y |
W.G(g) |
Q'ty/inbox |
|
| PT 1/2 |
24 |
19.5 |
22.5 |
78.689 |
20 |
|
|
