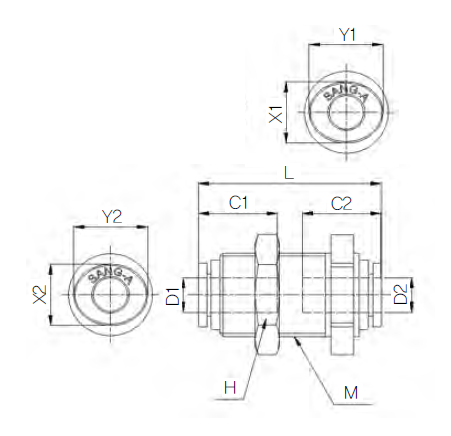

TUBE : Metric / Thread : R(PT)
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| CODE |
MODEL |
ØD1 |
ØD2 |
L |
C1 |
C2 |
H |
M |
X1 |
X2 |
Y1 |
Y2 |
W.G(g) |
Q'ty/
inbox |
Auto CAD MDT(3D) |
Auto CAD R14(2D) |
| STEP |
DWG |
PDF |
| 94550400 |
HR-PPM 04 |
4 |
4 |
30.8 |
14.9 |
14.9 |
17 |
M12X1 |
8.6 |
8.6 |
10.8 |
10.8 |
14.23 |
100 |
|
|
|
| 94550600 |
HR-PPM 06 |
6 |
6 |
32.4 |
15.7 |
15.7 |
19 |
M15X1 |
11 |
11 |
13 |
13 |
20.827 |
50 |
|
|
|
| 94550800 |
HR-PPM 08 |
8 |
8 |
36.6 |
17.8 |
17.8 |
22 |
M17X1 |
13 |
13 |
15 |
15 |
25.002 |
50 |
|
|
|
| 94551000 |
HR-PPM 10 |
10 |
10 |
40.8 |
19.8 |
19.8 |
27 |
M20X1 |
16 |
16 |
18.5 |
18.5 |
37.633 |
25 |
|
|
|
| 94551200 |
HR-PPM 12 |
12 |
12 |
46.8 |
22.4 |
22.4 |
30 |
M24X1 |
19.5 |
19.5 |
22.5 |
22.5 |
55.694 |
20 |
|
|
|
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
TUBE : Metric / Thread : R(PT)
(mm)
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| MODEL |
SPEC |
94550400
HR-PPM 04 |
| ØD1 |
ØD2 |
L |
C1 |
C2 |
H |
M |
| 4 |
4 |
30.8 |
14.9 |
14.9 |
17 |
M12X1 |
| X1 |
X2 |
Y1 |
Y2 |
W.G(g) |
Q'ty/inbox |
|
| 8.6 |
8.6 |
10.8 |
10.8 |
14.23 |
100 |
|
|
94550600
HR-PPM 06 |
| ØD1 |
ØD2 |
L |
C1 |
C2 |
H |
M |
| 6 |
6 |
32.4 |
15.7 |
15.7 |
19 |
M15X1 |
| X1 |
X2 |
Y1 |
Y2 |
W.G(g) |
Q'ty/inbox |
|
| 11 |
11 |
13 |
13 |
20.827 |
50 |
|
|
94550800
HR-PPM 08 |
| ØD1 |
ØD2 |
L |
C1 |
C2 |
H |
M |
| 8 |
8 |
36.6 |
17.8 |
17.8 |
22 |
M17X1 |
| X1 |
X2 |
Y1 |
Y2 |
W.G(g) |
Q'ty/inbox |
|
| 13 |
13 |
15 |
15 |
25.002 |
50 |
|
|
94551000
HR-PPM 10 |
| ØD1 |
ØD2 |
L |
C1 |
C2 |
H |
M |
| 10 |
10 |
40.8 |
19.8 |
19.8 |
27 |
M20X1 |
| X1 |
X2 |
Y1 |
Y2 |
W.G(g) |
Q'ty/inbox |
|
| 16 |
16 |
18.5 |
18.5 |
37.633 |
25 |
|
|
94551200
HR-PPM 12 |
| ØD1 |
ØD2 |
L |
C1 |
C2 |
H |
M |
| 12 |
12 |
46.8 |
22.4 |
22.4 |
30 |
M24X1 |
| X1 |
X2 |
Y1 |
Y2 |
W.G(g) |
Q'ty/inbox |
|
| 19.5 |
19.5 |
22.5 |
22.5 |
55.694 |
20 |
|
|
