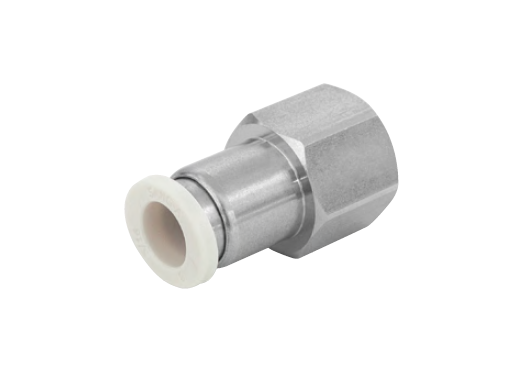

* The image above may differ from the product.
TUBE : Metric / Thread : G(PF)
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

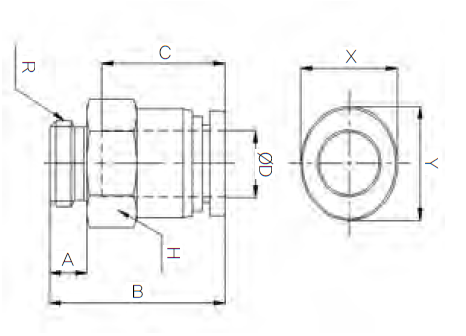

| CODE |
MODEL |
ØD |
A |
B |
C |
H |
R |
X |
Y |
W.G(g) |
Q'ty/
inbox |
Auto CAD MDT(3D) |
Auto CAD R14(2D) |
| STEP |
DWG |
PDF |
| 94010431 |
HR-PC 04G01 |
4 |
5.3 |
19.8 |
14.9 |
14 |
PF1/8 |
8.6 |
10.8 |
12.293 |
100 |
|
|
|
| 94010631 |
HR-PC 06G01 |
6 |
5.3 |
23.05 |
15.7 |
14 |
PF1/8 |
11 |
13 |
15.279 |
100 |
|
|
|
| 94010632 |
HR-PC 06G02 |
6 |
6 |
20.25 |
15.7 |
17 |
PF1/4 |
11 |
13 |
21.387 |
40 |
|
|
|
| 94010831 |
HR-PC 08G01 |
8 |
5.3 |
25.5 |
17.75 |
14 |
PF1/8 |
13 |
15 |
15.632 |
50 |
|
|
|
| 94010832 |
HR-PC 08G02 |
8 |
6 |
21.7 |
17.75 |
17 |
PF1/4 |
13 |
15 |
19.103 |
50 |
|
|
|
| 94011032 |
HR-PC 10G02 |
10 |
6 |
28.2 |
19.8 |
17 |
PF1/4 |
16 |
18.5 |
24.588 |
50 |
|
|
|
| 94011033 |
HR-PC 10G03 |
10 |
7 |
24.7 |
19.8 |
21 |
PF3/8 |
16 |
18.5 |
31.551 |
50 |
|
|
|
| 94011233 |
HR-PC 12G03 |
12 |
7 |
31.8 |
22.4 |
21 |
PF3/8 |
19.5 |
22.5 |
40.792 |
50 |
|
|
|
| 94011234 |
HR-PC 12G04 |
12 |
8.5 |
28.8 |
22.4 |
24 |
PF1/2 |
19.5 |
22.5 |
49.228 |
40 |
|
|
|
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
TUBE : Metric / Thread : G(PF)
(mm)
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| MODEL |
SPEC |
94010431
HR-PC 04G01 |
| ØD |
A |
B |
C |
H |
| 4 |
5.3 |
19.8 |
14.9 |
14 |
| R |
X |
Y |
W.G(g) |
Q'ty/inbox |
| PF1/8 |
8.6 |
10.8 |
12.293 |
100 |
|
94010631
HR-PC 06G01 |
| ØD |
A |
B |
C |
H |
| 6 |
5.3 |
23.05 |
15.7 |
14 |
| R |
X |
Y |
W.G(g) |
Q'ty/inbox |
| PF1/8 |
11 |
13 |
15.279 |
100 |
|
94010632
HR-PC 06G02 |
| ØD |
A |
B |
C |
H |
| 6 |
6 |
20.25 |
15.7 |
17 |
| R |
X |
Y |
W.G(g) |
Q'ty/inbox |
| PF1/4 |
11 |
13 |
21.387 |
40 |
|
94010831
HR-PC 08G01 |
| ØD |
A |
B |
C |
H |
| 8 |
5.3 |
25.5 |
17.75 |
14 |
| R |
X |
Y |
W.G(g) |
Q'ty/inbox |
| PF1/8 |
13 |
15 |
15.632 |
50 |
|
94010832
HR-PC 08G02 |
| ØD |
A |
B |
C |
H |
| 8 |
6 |
21.7 |
17.75 |
17 |
| R |
X |
Y |
W.G(g) |
Q'ty/inbox |
| PF1/4 |
13 |
15 |
19.103 |
50 |
|
94011032
HR-PC 10G02 |
| ØD |
A |
B |
C |
H |
| 10 |
6 |
28.2 |
19.8 |
17 |
| R |
X |
Y |
W.G(g) |
Q'ty/inbox |
| PF1/4 |
16 |
18.5 |
24.588 |
50 |
|
94011033
HR-PC 10G03 |
| ØD |
A |
B |
C |
H |
| 10 |
7 |
24.7 |
19.8 |
21 |
| R |
X |
Y |
W.G(g) |
Q'ty/inbox |
| PF3/8 |
16 |
18.5 |
31.551 |
50 |
|
94011233
HR-PC 12G03 |
| ØD |
A |
B |
C |
H |
| 12 |
7 |
31.8 |
22.4 |
21 |
| R |
X |
Y |
W.G(g) |
Q'ty/inbox |
| PF3/8 |
19.5 |
22.5 |
40.792 |
50 |
|
94011234
HR-PC 12G04 |
| ØD |
A |
B |
C |
H |
| 12 |
8.5 |
28.8 |
22.4 |
24 |
| R |
X |
Y |
W.G(g) |
Q'ty/inbox |
| PF1/2 |
19.5 |
22.5 |
49.228 |
40 |
|
