* The image above may differ from the product.

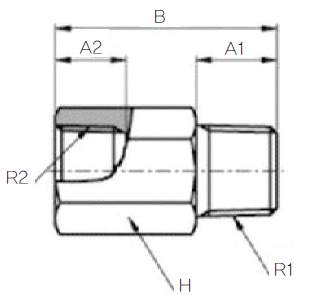

TUBE : Metric / Thread : R(PT)
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| CODE |
MODEL |
R1 |
R2 |
H |
A1 |
A2 |
B |
W.G(g) |
Q´ty/Inbox |
Auto CAD MDT(3D) |
Auto CAD R14(2D) |
| STEP |
DWG |
PDF |
| 406030001121 |
PCVF 01-01 |
R1/8 |
Rc1/8 |
14 |
6 |
9 |
22.8 |
21.2 |
100 |
|
|
|
| 406030001222 |
PCVF 02-02 |
R1/4 |
Rc1/4 |
17 |
8 |
11 |
28.5 |
37.8 |
50 |
|
|
|
| 406030001323 |
PCVF 03-03 |
R3/8 |
Rc3/8 |
24 |
10 |
13 |
54.3 |
53 |
25 |
|
|
|
| 406030001424 |
PCVF 04-04 |
R1/2 |
Rc1/2 |
27 |
12 |
16 |
63.1 |
61.3 |
25 |
|
|
|
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
TUBE : Metric / Thread : R(PT)
(mm)
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| MODEL |
SPEC |
406030001121
PCVF 01-01 |
| R1 |
R2 |
H |
A1 |
| R1/8 |
Rc1/8 |
14 |
6 |
| A2 |
B |
W.G(g) |
Q´ty/Inbox |
| 9 |
22.8 |
21.2 |
100 |
|
406030001222
PCVF 02-02 |
| R1 |
R2 |
H |
A1 |
| R1/4 |
Rc1/4 |
17 |
8 |
| A2 |
B |
W.G(g) |
Q´ty/Inbox |
| 11 |
28.5 |
37.8 |
50 |
|
406030001323
PCVF 03-03 |
| R1 |
R2 |
H |
A1 |
| R3/8 |
Rc3/8 |
24 |
10 |
| A2 |
B |
W.G(g) |
Q´ty/Inbox |
| 13 |
54.3 |
53 |
25 |
|
406030001424
PCVF 04-04 |
| R1 |
R2 |
H |
A1 |
| R1/2 |
Rc1/2 |
27 |
12 |
| A2 |
B |
W.G(g) |
Q´ty/Inbox |
| 16 |
63.1 |
61.3 |
25 |
|
