GPCVU

Union Straight
TUBE : Metric / Thread : R(PT)


HOME FUNCTIONAL FITTINGS CHECK VALVE GPCVU

* The image above may differ from the product.
TUBE : Metric / Thread : R(PT)
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

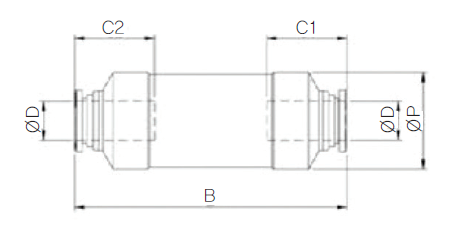

CODE MODEL ØD C1 C2 ØP B W.G(g) Q´ty/Inbox Auto CAD MDT(3D) Auto CAD R14(2D)
STEP DWG PDF
21250400 GPCVU 04 4 16 16 10.5 40.4 4.9 100
21250600 GPCVU 06 6 17 17 12.5 47.7 7.5 50
21250800 GPCVU 08 8 18.5 18.5 15 50.4 11.7 50
21251000 GPCVU 10 10 21 21 25 71.5 56 25
21251200 GPCVU 12 12 22 22 25 77 63 25
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

TUBE : Metric / Thread : R(PT)
(mm)
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

MODEL SPEC
21250400
GPCVU 04
ØD C1 C2 ØP
4 16 16 10.5
B W.G(g) Q´ty/Inbox
40.4 4.9 100
21250600
GPCVU 06
ØD C1 C2 ØP
6 17 17 12.5
B W.G(g) Q´ty/Inbox
47.7 7.5 50
21250800
GPCVU 08
ØD C1 C2 ØP
8 18.5 18.5 15
B W.G(g) Q´ty/Inbox
50.4 11.7 50
21251000
GPCVU 10
ØD C1 C2 ØP
10 21 21 25
B W.G(g) Q´ty/Inbox
71.5 56 25
21251200
GPCVU 12
ØD C1 C2 ØP
12 22 22 25
B W.G(g) Q´ty/Inbox
77 63 25
