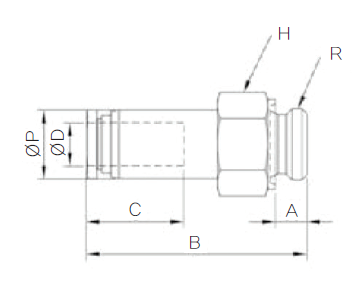

TUBE : Metric / Thread : G(PF)
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| CODE |
MODEL |
ØD |
R |
H |
C |
ØP |
B |
A |
W.G(g) |
Q´ty/Inbox |
Auto CAD MDT(3D) |
Auto CAD R14(2D) |
| STEP |
DWG |
PDF |
| 21210431 |
GPCVC 04G01 |
4 |
G1/8 |
14 |
14.5 |
8.8 |
25.9 |
5 |
15.5 |
100 |
|
|
|
| 21210631 |
GPCVC 06G01 |
6 |
G1/8 |
14 |
15.5 |
11 |
36.05 |
5 |
19.2 |
100 |
|
|
|
| 21210632 |
GPCVC 06G02 |
6 |
G1/4 |
17 |
15.5 |
11 |
32.25 |
6 |
28.1 |
100 |
|
|
|
| 21210831 |
GPCVC 08G01 |
8 |
G1/8 |
14 |
17.8 |
13 |
36.4 |
5 |
23.2 |
50 |
|
|
|
| 21210832 |
GPCVC 08G02 |
8 |
G1/4 |
17 |
17.8 |
13 |
41.9 |
6 |
32.8 |
50 |
|
|
|
| 21211033 |
GPCVC 10G03 |
10 |
G3/8 |
24 |
19.4 |
25 |
57.7 |
7 |
43 |
20 |
|
|
|
| 21211034 |
GPCVC 10G04 |
10 |
G1/2 |
27 |
19.4 |
28 |
63 |
8.5 |
54.2 |
20 |
|
|
|
| 21211233 |
GPCVC 12G03 |
12 |
G3/8 |
24 |
22.4 |
25 |
60.5 |
7 |
48.1 |
20 |
|
|
|
| 21211234 |
GPCVC 12G04 |
12 |
G1/2 |
27 |
22.4 |
28 |
66 |
8.5 |
61.1 |
20 |
|
|
|
