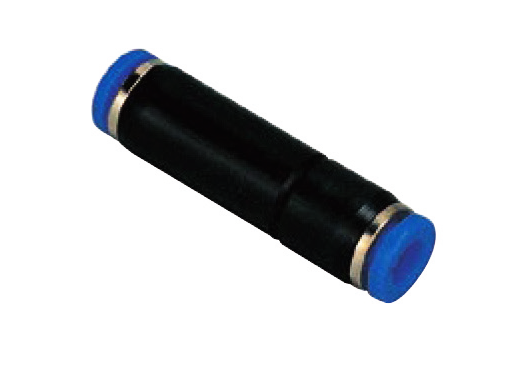

* The image above may differ from the product.
TUBE : Inch / Thread : NPT
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

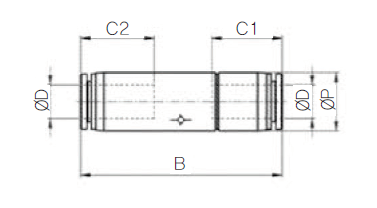

| CODE |
MODEL |
ØD |
C1 |
C2 |
ØP |
B |
W.G(g) |
Q´ty/Inbox |
Auto CAD MDT(3D) |
Auto CAD R14(2D) |
| STEP |
DWG |
PDF |
| 406050005400 |
PCVU 5/32 |
5/32 |
16 |
16 |
10 |
35.7 |
5.9 |
100 |
|
|
|
| 406050005500 |
PCVU 3/16 |
3/16 |
17 |
17 |
11 |
37.4 |
6.3 |
100 |
|
|
|
| 406050005600 |
PCVU 1/4 |
1/4 |
17 |
17 |
12.4 |
41.6 |
8.8 |
50 |
|
|
|
| 406050005800 |
PCVU 5/16 |
5/16 |
18.5 |
18.5 |
14.4 |
51.6 |
10.7 |
50 |
|
|
|
| 406050006000 |
PCVU 3/8 |
3/8 |
21 |
21 |
25 |
77.3 |
12.7 |
25 |
|
|
|
| 406050006200 |
PCVU 1/2 |
1/2 |
22.5 |
22.5 |
25 |
80 |
14.7 |
25 |
|
|
|
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
TUBE : Inch / Thread : NPT
(mm)
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| MODEL |
SPEC |
406050005400
PCVU 5/32 |
| ØD |
C1 |
C2 |
ØP |
| 5/32 |
16 |
16 |
10 |
| B |
W.G(g) |
Q´ty/Inbox |
|
| 35.7 |
5.9 |
100 |
|
|
406050005500
PCVU 3/16 |
| ØD |
C1 |
C2 |
ØP |
| 3/16 |
17 |
17 |
11 |
| B |
W.G(g) |
Q´ty/Inbox |
|
| 37.4 |
6.3 |
100 |
|
|
406050005600
PCVU 1/4 |
| ØD |
C1 |
C2 |
ØP |
| 1/4 |
17 |
17 |
12.4 |
| B |
W.G(g) |
Q´ty/Inbox |
|
| 41.6 |
8.8 |
50 |
|
|
406050005800
PCVU 5/16 |
| ØD |
C1 |
C2 |
ØP |
| 5/16 |
18.5 |
18.5 |
14.4 |
| B |
W.G(g) |
Q´ty/Inbox |
|
| 51.6 |
10.7 |
50 |
|
|
406050006000
PCVU 3/8 |
| B |
W.G(g) |
Q´ty/Inbox |
|
| 77.3 |
12.7 |
25 |
|
|
406050006200
PCVU 1/2 |
| ØD |
C1 |
C2 |
ØP |
| 1/2 |
22.5 |
22.5 |
25 |
| B |
W.G(g) |
Q´ty/Inbox |
|
| 80 |
14.7 |
25 |
|
|
