* The image above may differ from the product.
TUBE : Inch / Thread : NPT
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

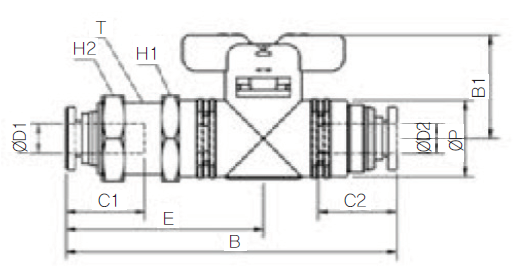

| CODE |
MODEL |
ØD1 |
ØD2 |
T |
C1 |
C2 |
ØP1 |
H1 |
H2 |
E |
B |
B1 |
Orifice
(Ømm) |
W.G(g) |
Q´ty/Inbox |
Auto CAD MDT(3D) |
Auto CAD R14(2D) |
| STEP |
DWG |
PDF |
| 416220005656 |
BM 20 1/4-1/4 |
1/4 |
1/4 |
UNF5/8 |
17 |
17 |
17 |
43528 |
43528 |
43.9 |
73.6 |
23 |
5 |
44 |
25 |
|
|
|
| 416220005856 |
BM 20 5/16-1/4 |
5/16 |
5/16 |
UNF5/8 |
18.5 |
17 |
17 |
43528 |
43528 |
44.4 |
74.1 |
23 |
5 |
48 |
25 |
|
|
|
| 416220005858 |
BM 20 5/16-5/16 |
5/16 |
5/16 |
UNF5/8 |
18.5 |
18.5 |
17 |
43528 |
43528 |
44.4 |
74.1 |
23 |
6 |
46 |
25 |
|
|
|
| 416220006060 |
BM 60 3/8-3/8 |
3/8 |
3/8 |
UNF7/8 |
21 |
21 |
24 |
1" |
1" |
55.6 |
94 |
28 |
8 |
110 |
12 |
|
|
|
| 416220006260 |
BM 60 1/2-3/8 |
1/2 |
1/2 |
UNF7/8 |
22.5 |
21 |
24 |
1" |
1" |
55 |
93.5 |
28 |
8 |
116 |
12 |
|
|
|
| 416220006262 |
BM 60 1/2-1/2 |
1/2 |
1/2 |
UNF7/8 |
22.5 |
22.5 |
24 |
1" |
1" |
55 |
93.5 |
28 |
9 |
114 |
12 |
|
|
|
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
TUBE : Inch / Thread : NPT
(mm)
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| MODEL |
SPEC |
416220005656
BM 20 1/4-1/4 |
| ØD1 |
ØD2 |
T |
C1 |
C2 |
ØP1 |
H1 |
| 1/4 |
1/4 |
UNF5/8 |
17 |
17 |
17 |
43528 |
| H2 |
E |
B |
B1 |
Orifice(Ømm) |
W.G(g) |
Q´ty/Inbox |
| 43528 |
43.9 |
73.6 |
23 |
5 |
44 |
25 |
|
416220005856
BM 20 5/16-1/4 |
| ØD1 |
ØD2 |
T |
C1 |
C2 |
ØP1 |
H1 |
| 5/16 |
5/16 |
UNF5/8 |
18.5 |
17 |
17 |
43528 |
| H2 |
E |
B |
B1 |
Orifice(Ømm) |
W.G(g) |
Q´ty/Inbox |
| 43528 |
44.4 |
74.1 |
23 |
5 |
48 |
25 |
|
416220005858
BM 20 5/16-5/16 |
| ØD1 |
ØD2 |
T |
C1 |
C2 |
ØP1 |
H1 |
| 5/16 |
5/16 |
UNF5/8 |
18.5 |
18.5 |
17 |
43528 |
| H2 |
E |
B |
B1 |
Orifice(Ømm) |
W.G(g) |
Q´ty/Inbox |
| 43528 |
44.4 |
74.1 |
23 |
6 |
46 |
25 |
|
416220006060
BM 60 3/8-3/8 |
| ØD1 |
ØD2 |
T |
C1 |
C2 |
ØP1 |
H1 |
| 3/8 |
3/8 |
UNF7/8 |
21 |
21 |
24 |
1" |
| H2 |
E |
B |
B1 |
Orifice(Ømm) |
W.G(g) |
Q´ty/Inbox |
| 1" |
55.6 |
94 |
28 |
8 |
110 |
12 |
|
416220006260
BM 60 1/2-3/8 |
| ØD1 |
ØD2 |
T |
C1 |
C2 |
ØP1 |
H1 |
| 1/2 |
1/2 |
UNF7/8 |
22.5 |
21 |
24 |
1" |
| H2 |
E |
B |
B1 |
Orifice(Ømm) |
W.G(g) |
Q´ty/Inbox |
| 1" |
55 |
93.5 |
28 |
8 |
116 |
12 |
|
416220006262
BM 60 1/2-1/2 |
| ØD1 |
ØD2 |
T |
C1 |
C2 |
ØP1 |
H1 |
| 1/2 |
1/2 |
UNF7/8 |
22.5 |
22.5 |
24 |
1" |
| H2 |
E |
B |
B1 |
Orifice(Ømm) |
W.G(g) |
Q´ty/Inbox |
| 1" |
55 |
93.5 |
28 |
9 |
114 |
12 |
|
