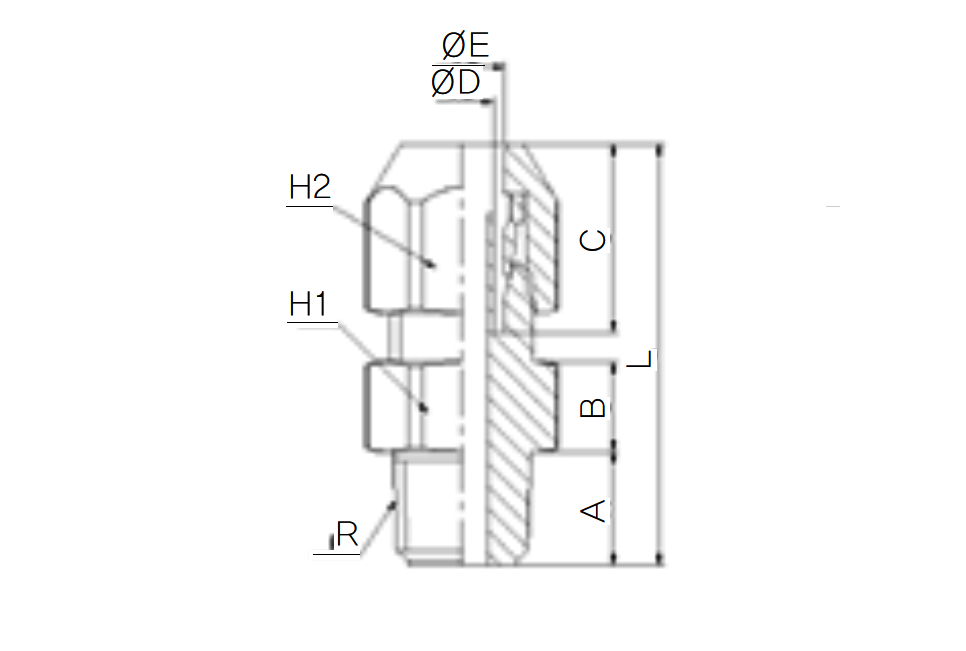

| CODE |
MODEL |
TUBE SIZE(mm) |
L |
A |
B |
C |
ΦD |
ΦE |
R |
H1 |
H2 |
Orifice
(Φmm) |
W.G(g) |
Q'ty/
inbox |
Auto CAD MDT(3D) |
Auto CAD R14(2D) |
| STEP |
DWG |
PDF |
| 17010411 |
CRTC 0401 |
4X2 |
30.5 |
8.5 |
5 |
15.5 |
- |
4.2 |
R1/8 |
12 |
12 |
2 |
3.598 |
50 |
[로그인]
|
[로그인]
|
None
|
| 17010611 |
CRTC 0601 |
6X4 |
34.5 |
8.5 |
6 |
17 |
4 |
6.2 |
R1/8 |
14 |
14 |
3 |
5.4 |
50 |
[로그인]
|
[로그인]
|
None
|
| 17010612 |
CRTC 0602 |
6X4 |
37.5 |
11.5 |
6 |
17 |
4 |
6.2 |
R1/4 |
14 |
14 |
3 |
5.83 |
50 |
[로그인]
|
[로그인]
|
None
|
| 17010811 |
CRTC 0801 |
8X6 |
39.5 |
8.5 |
9 |
19 |
6 |
8.2 |
R1/8 |
17 |
17 |
5 |
9.08 |
50 |
[로그인]
|
[로그인]
|
None
|
| 17010812 |
CRTC 0802 |
8X6 |
42.5 |
11.5 |
9 |
19 |
6 |
8.2 |
R1/4 |
17 |
17 |
5 |
9.54 |
40 |
[로그인]
|
[로그인]
|
None
|
| 17011012 |
CRTC 1002 |
10X8 |
45.5 |
11.5 |
9 |
22 |
8 |
10.2 |
R1/4 |
19 |
19 |
7 |
12.47 |
40 |
[로그인]
|
[로그인]
|
None
|
| 17011013 |
CRTC 1003 |
10X8 |
46.5 |
12.5 |
9 |
22 |
8 |
10.2 |
R3/8 |
19 |
19 |
7 |
13.34 |
40 |
[로그인]
|
[로그인]
|
None
|
| 17011213 |
CRTC 1203 |
12X10 |
50.5 |
12.5 |
9 |
27 |
10 |
12.2 |
R3/8 |
22 |
22 |
9 |
18.21 |
25 |
[로그인]
|
[로그인]
|
None
|
| 17011214 |
CRTC 1204 |
12X10 |
53.5 |
15.5 |
9 |
27 |
10 |
12.2 |
R1/2 |
22 |
22 |
9 |
19.65 |
25 |
[로그인]
|
[로그인]
|
None
|
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
(mm)
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| MODEL |
SPEC |
17010411
CRTC 0401 |
| TUBE SIZE(mm) |
L |
A |
B |
C |
ΦD |
ΦE |
| 4X2 |
30.5 |
8.5 |
5 |
15.5 |
- |
4.2 |
| R |
H1 |
H2 |
Orifice(Φmm) |
W.G(g) |
Q'ty/inbox |
|
| R1/8 |
12 |
12 |
2 |
3.598 |
50 |
|
|
17010611
CRTC 0601 |
| TUBE SIZE(mm) |
L |
A |
B |
C |
ΦD |
ΦE |
| 6X4 |
34.5 |
8.5 |
6 |
17 |
4 |
6.2 |
| R |
H1 |
H2 |
Orifice(Φmm) |
W.G(g) |
Q'ty/inbox |
|
| R1/8 |
14 |
14 |
3 |
5.4 |
50 |
|
|
17010612
CRTC 0602 |
| TUBE SIZE(mm) |
L |
A |
B |
C |
ΦD |
ΦE |
| 6X4 |
37.5 |
11.5 |
6 |
17 |
4 |
6.2 |
| R |
H1 |
H2 |
Orifice(Φmm) |
W.G(g) |
Q'ty/inbox |
|
| R1/4 |
14 |
14 |
3 |
5.83 |
50 |
|
|
17010811
CRTC 0801 |
| TUBE SIZE(mm) |
L |
A |
B |
C |
ΦD |
ΦE |
| 8X6 |
39.5 |
8.5 |
9 |
19 |
6 |
8.2 |
| R |
H1 |
H2 |
Orifice(Φmm) |
W.G(g) |
Q'ty/inbox |
|
| R1/8 |
17 |
17 |
5 |
9.08 |
50 |
|
|
17010812
CRTC 0802 |
| TUBE SIZE(mm) |
L |
A |
B |
C |
ΦD |
ΦE |
| 8X6 |
42.5 |
11.5 |
9 |
19 |
6 |
8.2 |
| R |
H1 |
H2 |
Orifice(Φmm) |
W.G(g) |
Q'ty/inbox |
|
| R1/4 |
17 |
17 |
5 |
9.54 |
40 |
|
|
17011012
CRTC 1002 |
| TUBE SIZE(mm) |
L |
A |
B |
C |
ΦD |
ΦE |
| 10X8 |
45.5 |
11.5 |
9 |
22 |
8 |
10.2 |
| R |
H1 |
H2 |
Orifice(Φmm) |
W.G(g) |
Q'ty/inbox |
|
| R1/4 |
19 |
19 |
7 |
12.47 |
40 |
|
|
17011013
CRTC 1003 |
| TUBE SIZE(mm) |
L |
A |
B |
C |
ΦD |
ΦE |
| 10X8 |
46.5 |
12.5 |
9 |
22 |
8 |
10.2 |
| R |
H1 |
H2 |
Orifice(Φmm) |
W.G(g) |
Q'ty/inbox |
|
| R3/8 |
19 |
19 |
7 |
13.34 |
40 |
|
|
17011213
CRTC 1203 |
| TUBE SIZE(mm) |
L |
A |
B |
C |
ΦD |
ΦE |
| 12X10 |
50.5 |
12.5 |
9 |
27 |
10 |
12.2 |
| R |
H1 |
H2 |
Orifice(Φmm) |
W.G(g) |
Q'ty/inbox |
|
| R3/8 |
22 |
22 |
9 |
18.21 |
25 |
|
|
17011214
CRTC 1204 |
| TUBE SIZE(mm) |
L |
A |
B |
C |
ΦD |
ΦE |
| 12X10 |
53.5 |
15.5 |
9 |
27 |
10 |
12.2 |
| R |
H1 |
H2 |
Orifice(Φmm) |
W.G(g) |
Q'ty/inbox |
|
| R1/2 |
22 |
22 |
9 |
19.65 |
25 |
|
|
