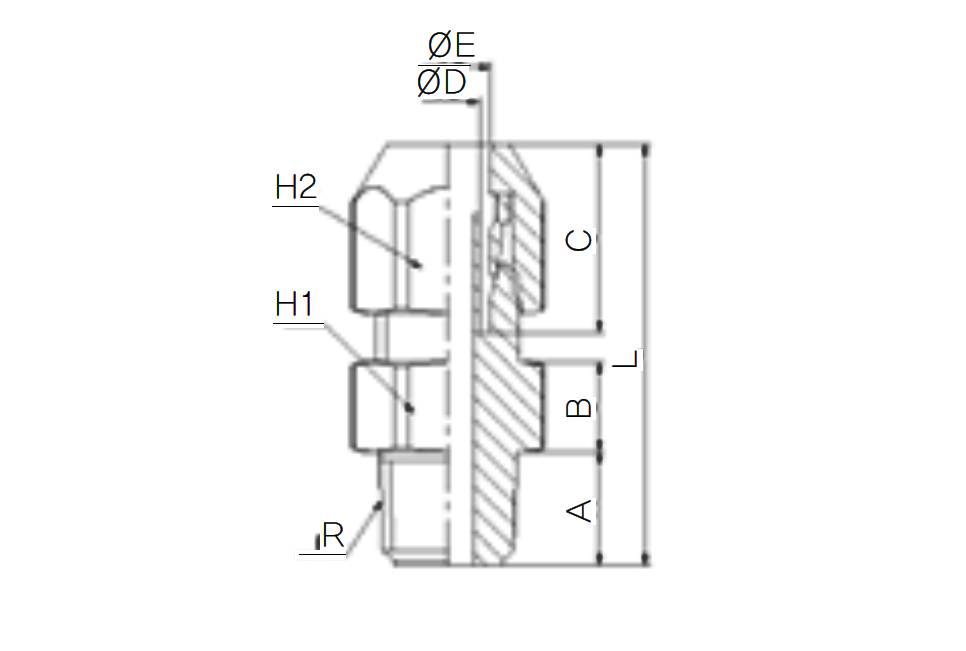

* The image above may differ from the product.
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| CODE |
MODEL |
TUBE SIZE(mm) |
L |
A |
B |
ΦC |
R |
H1 |
H2 |
Orifice
(Φmm) |
W.G(g) |
Q'ty/
inbox |
Auto CAD MDT(3D) |
Auto CAD R14(2D) |
| STEP |
DWG |
PDF |
| 17020411 |
CRTCT 0401 |
4 |
30.5 |
8.5 |
5 |
4.2 |
R1/8 |
12 |
12 |
4.2 |
3.68 |
50 |
[로그인]
|
[로그인]
|
None
|
| 17020611 |
CRTCT 0601 |
6 |
34.5 |
8.5 |
6 |
6.2 |
R1/8 |
14 |
14 |
6.2 |
4.89 |
50 |
[로그인]
|
[로그인]
|
None
|
| 17020612 |
CRTCT 0602 |
6 |
37.5 |
11.5 |
6 |
6.2 |
R1/4 |
14 |
14 |
6.2 |
5.97 |
50 |
[로그인]
|
[로그인]
|
None
|
| 17020812 |
CRTCT 0802 |
8 |
42.5 |
11.5 |
9 |
8.2 |
R1/4 |
17 |
17 |
8.2 |
8.87 |
40 |
[로그인]
|
[로그인]
|
None
|
| 17021013 |
CRTCT 1003 |
10 |
46.5 |
12.5 |
9 |
10.2 |
R3/8 |
19 |
19 |
10.2 |
12.08 |
25 |
[로그인]
|
[로그인]
|
None
|
| 17021214 |
CRTCT 1204 |
12 |
53.5 |
15.5 |
9 |
12.2 |
R1/2 |
22 |
22 |
12.2 |
18.91 |
25 |
[로그인]
|
[로그인]
|
None
|
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
(mm)
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| MODEL |
SPEC |
17020411
CRTCT 0401 |
| TUBE SIZE(mm) |
L |
A |
B |
ΦC |
R |
| 4 |
30.5 |
8.5 |
5 |
4.2 |
R1/8 |
| H1 |
H2 |
Orifice(Φmm) |
W.G(g) |
Q'ty/inbox |
|
| 12 |
12 |
4.2 |
3.68 |
50 |
|
|
17020611
CRTCT 0601 |
| TUBE SIZE(mm) |
L |
A |
B |
ΦC |
R |
| 6 |
34.5 |
8.5 |
6 |
6.2 |
R1/8 |
| H1 |
H2 |
Orifice(Φmm) |
W.G(g) |
Q'ty/inbox |
|
| 14 |
14 |
6.2 |
4.89 |
50 |
|
|
17020612
CRTCT 0602 |
| TUBE SIZE(mm) |
L |
A |
B |
ΦC |
R |
| 6 |
37.5 |
11.5 |
6 |
6.2 |
R1/4 |
| H1 |
H2 |
Orifice(Φmm) |
W.G(g) |
Q'ty/inbox |
|
| 14 |
14 |
6.2 |
5.97 |
50 |
|
|
17020812
CRTCT 0802 |
| TUBE SIZE(mm) |
L |
A |
B |
ΦC |
R |
| 8 |
42.5 |
11.5 |
9 |
8.2 |
R1/4 |
| H1 |
H2 |
Orifice(Φmm) |
W.G(g) |
Q'ty/inbox |
|
| 17 |
17 |
8.2 |
8.87 |
40 |
|
|
17021013
CRTCT 1003 |
| TUBE SIZE(mm) |
L |
A |
B |
ΦC |
R |
| 10 |
46.5 |
12.5 |
9 |
10.2 |
R3/8 |
| H1 |
H2 |
Orifice(Φmm) |
W.G(g) |
Q'ty/inbox |
|
| 19 |
19 |
10.2 |
12.08 |
25 |
|
|
17021214
CRTCT 1204 |
| TUBE SIZE(mm) |
L |
A |
B |
ΦC |
R |
| 12 |
53.5 |
15.5 |
9 |
12.2 |
R1/2 |
| H1 |
H2 |
Orifice(Φmm) |
W.G(g) |
Q'ty/inbox |
|
| 22 |
22 |
12.2 |
18.91 |
25 |
|
|
